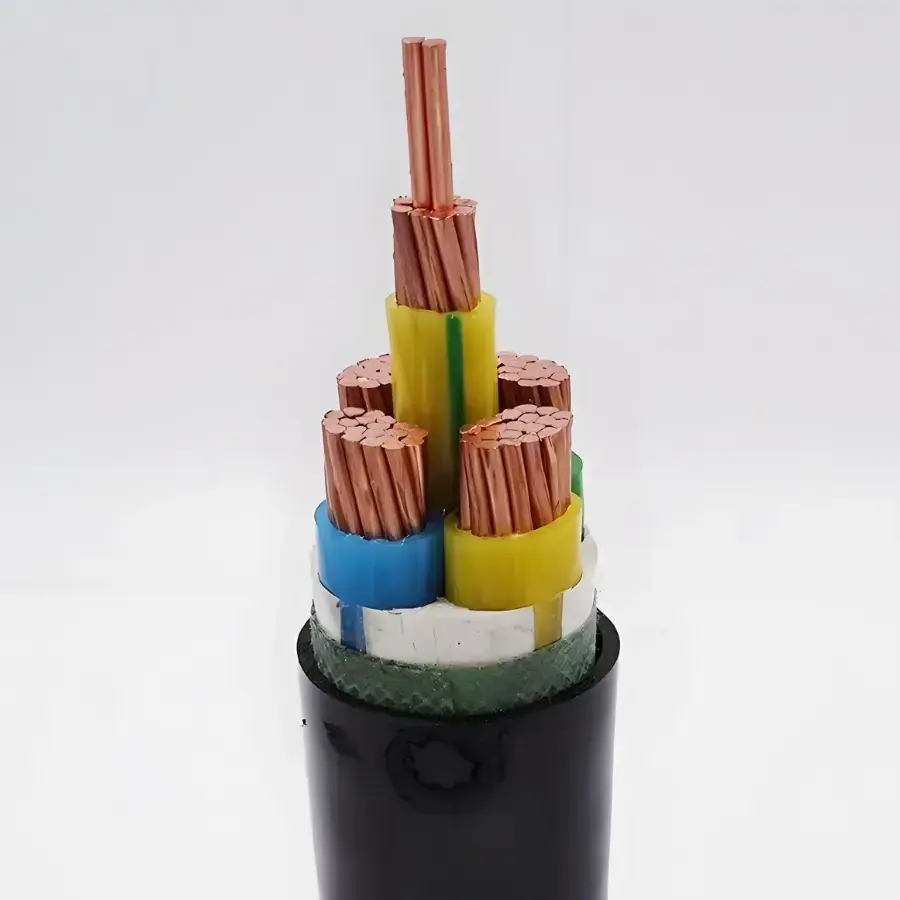

Cablu de control din cupru rezistent la foc XLPE

Modele de produse: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 etc.

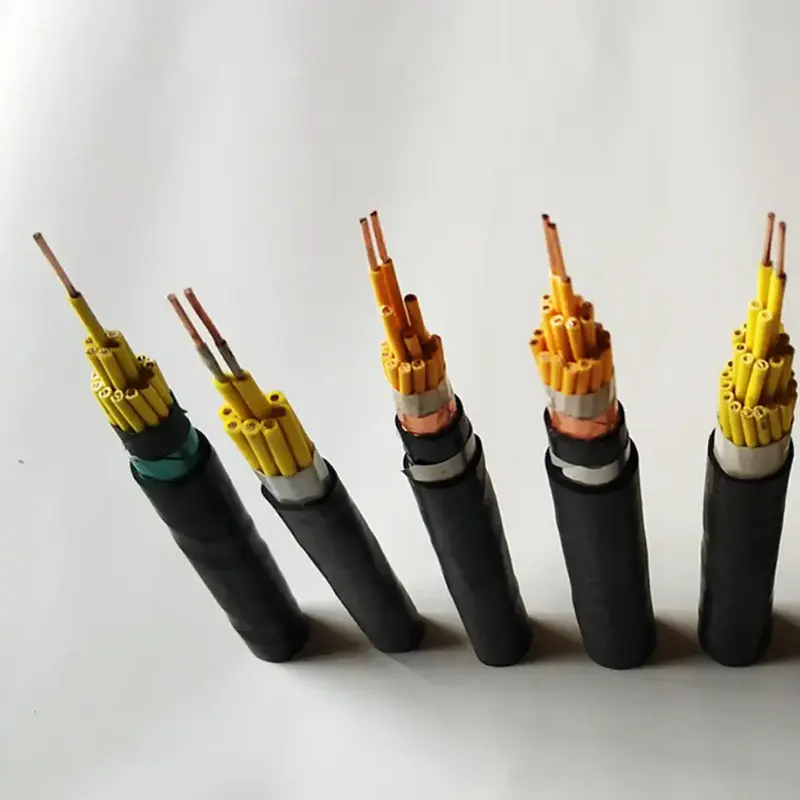

În sistemele de protecție împotriva incendiilor și de control în caz de urgență, cablul de comandă trebuie să continue să transmită semnale electrice atunci când este expus la căldură anormală sau la foc. Cablul de control din cupru rezistent la foc XLPE este destinat acestor circuite de joasă tensiune, acoperind configurații pentru rutarea interioară, cablarea de semnal ecranată și instalațiile protejate mecanic. Gama sa de produse include construcții neblindate, ecranate și blindate pentru a se potrivi diferitelor condiții de așezare.

Cablul încorporează un conductor de cupru, izolație XLPE și o structură rezistentă la foc cu bandă de mica sintetică cu două straturi. Datele tehnice furnizate specifică o temperatură maximă de funcționare pe termen lung de 90℃ pentru izolația XLPE. Numărul de miezuri, secțiunea transversală a conductorului, ecranarea și blindajul pot fi selectate în funcție de circuitul de control, conexiunea echipamentului și metoda de instalare.

Specificațiile produsului, dimensiunile și tabelul parametrilor tehnici

Construcție și performanță rezistentă la foc

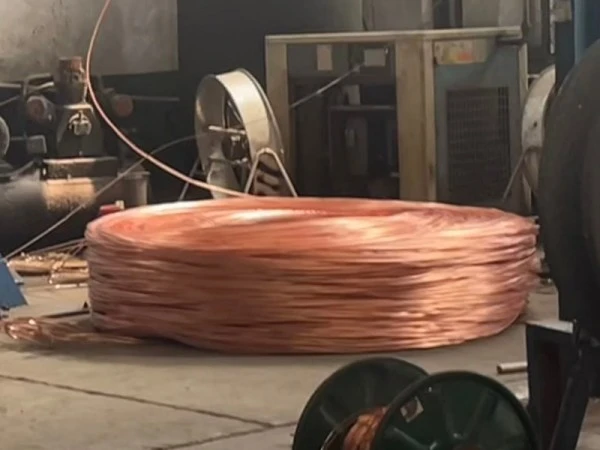

Conductor de cupru de înaltă puritate

Specificația furnizată identifică 99,99% cupru de înaltă puritate fără oxigen ca material conductor. Conductoarele solide din clasa 1 sunt listate pentru N-KYJV, în timp ce configurațiile de conductor flexibil sunt disponibile pentru modelele flexibile corespunzătoare. Sunt enumerate secțiunile transversale de la 0,75 la 6 mm² și cantitățile de miez de la 2 la 61, permițând ca configurația cablului să fie adaptată la diferite configurații ale circuitului de control.

Izolație XLPE

Polietilena reticulata XLPE formează stratul primar de izolație. Datele tehnice specifică o temperatură maximă de funcționare pe termen lung de 90 ℃ și o toleranță la suprasarcină pe termen scurt de 130 ℃. Acest interval de temperatură trebuie luat în considerare împreună cu încărcarea conductorului, condițiile ambientale și mediul real de instalare atunci când se selectează cablul.

Structura rezistenta la foc in mica cu dublu strat

Stratul rezistent la foc este alcătuit din bandă de mica sintetică cu două straturi. Conform specificațiilor furnizate, cablul poate rămâne alimentat timp de 90 de minute la o temperatură de foc deschis nu mai mică de 830℃. Prin urmare, stratul rezistent la foc este o parte cheie a construcției cablului pentru circuitele de control și semnal de urgență în care este specificată funcționarea continuă a circuitului.

Manta exterioara ignifuga

Mantaua exterioară este specificată ca poliolefină ignifugă. Pe lângă protejarea structurii interioare a cablului în timpul instalării și întreținerii, mantaua este destinată să limiteze propagarea flăcării în condițiile de performanță la foc menționate.

Modele pentru diferite condiții de instalare

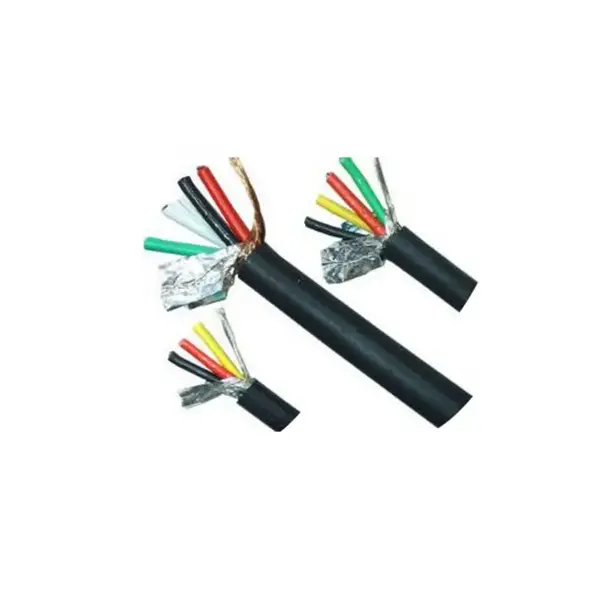

Construcția NH-KYJY/NH-KYJYR neblindată are o rază de îndoire minimă de 6 ori mai mare decât diametrul exterior al cablului și poate fi utilizată pentru canale de cabluri, conducte interioare și șanțuri pentru cabluri. Acolo unde interferența electromagnetică este o problemă, configurația ecranată NH-KYJYP oferă ecranare împletită cu cupru cu acoperirea specificată de cel puțin 80%.

Pentru traseele expuse la presiune mecanică sau la instalare subterană, N-KYJV22 și N-KYJY23 sunt listate cu armătură din bandă de oțel cu strat dublu și o rază de îndoire minimă de 12 ori diametrul exterior al cablului. Metoda de instalare, expunerea mecanică, condițiile de îngropare și nivelul de protecție necesar trebuie confirmate înainte de selectarea construcției blindate.

Unde este folosit cablul

Sisteme de protecție împotriva incendiilor

Circuitele de control și semnalizare pentru alarme de incendiu, pompe de sprinklere, ventilatoare de evacuare a fumului, obloane de incendiu și iluminat de urgență pot folosi cablul acolo unde rezistența la foc și parametrii electrici necesari corespund specificațiilor proiectului.

Facilități subterane și închise

Tunelurile, coridoarele de utilitate cuprinzătoare, zonele de parcare subterane și alte spații închise pot necesita cabluri de control rezistente la foc pentru echipamentele de urgență și sistemele de legătură de protecție împotriva incendiilor.

Facilități cu energie nouă

Centralele fotovoltaice, încăperile echipamentelor de stocare a energiei și infrastructura de încărcare pot implica circuite de control de urgență în care temperatura, performanța la incendiu și condițiile de instalare trebuie luate în considerare împreună.

Clădiri publice și cu grad ridicat de ocupare

Spitalele, școlile, centrele comerciale, aeroporturile și clădirile de birouri pot necesita circuite de control rezistente la foc pentru sistemele de urgență și echipamentele de service pentru clădiri.

Facilități industriale

Instalațiile metalurgice, chimice și alte fabrici industriale pot folosi cabluri de control rezistente la foc pentru oprirea echipamentelor, alarmă, ventilație de urgență și funcțiile de control aferente, în conformitate cu cerințele aplicabile ale proiectului.

Echipamente electrice exportate

Cablul poate fi specificat ca parte a echipamentelor electromecanice sau a sistemelor de protecție împotriva incendiilor destinate proiectelor de peste mări, cu standardele cerute, documentația de testare și ambalajul confirmate în funcție de piața de destinație.

Considerații privind verificarea tehnică și achizițiile

Pentru un cablu de control rezistent la foc, verificarea ar trebui să acopere mai mult decât materialul conductor. Secțiunea transversală a conductorului, cantitatea de miez, rezistența de izolație, rezultatul rezistenței la tensiune, stratul rezistent la foc, materialul de înveliș și condițiile de instalare aplicabile ar trebui să corespundă cu specificația proiectului.

Datele furnizate specifică 3000V/5min pentru testarea tensiunii de rezistență a produsului finit și o rezistență de izolație de cel puțin 1000 MΩ·km la 20℃. Pentru achizițiile de proiecte, rapoartele de testare necesare, documentele de certificare și standardele aplicabile de piață de destinație ar trebui să fie confirmate în raport cu modelul exact de cablu, mai degrabă decât cu categoria de produs în ansamblu.

Pentru comenzile de export, ambalajul poate fi aranjat cu folie de plastic și role din plastic sau lemn fumigat conform specificației furnizate. Identificarea miezului, lungimea de livrare și orice cerințe pentru ecranare, blindaj sau construcție fără halogen cu emisii reduse de fum ar trebui să fie incluse în specificația comenzii.

Cum să specificați cablul pentru un proiect

Mai întâi confirmați tensiunea circuitului de comandă și nivelul necesar de performanță la foc. Apoi determinați secțiunea transversală a conductorului și numărul de miezuri în funcție de echipamentul conectat și designul circuitului. Dacă traseul cablului trece printr-o zonă cu interferențe electromagnetice, se poate lua în considerare o construcție ecranată. Pentru înmormântarea directă sau rutele expuse mecanic, poate fi necesar un model blindat.

Traseul de instalare determină și raza minimă de îndoire. Versiunile neblindate necesită de cel puțin 6 ori diametrul exterior al cablului, versiunile ecranate de cel puțin 8 ori, iar versiunile blindate enumerate de cel puțin 12 ori. Pentru proiectele care implică tuneluri, spitale, centre comerciale sau alte locații cu grad mare de ocupare, construcția de cabluri speciale cu emisii reduse de halogen sau alte cabluri speciale trebuie confirmată în specificația proiectului înainte de a comanda.

FAQ

1. Ce standard este specificat pentru acest cablu?

Tabelul tehnic furnizat identifică GB/T 9330 ca standard aplicabil pentru produs. Pentru proiectele de peste mări, standardul internațional necesar, documentele de certificare și cerințele de testare trebuie confirmate în funcție de piața de destinație și de construcția exactă a cablului.

2. Care este construcția rezistentă la foc și cât timp poate rămâne circuitul alimentat?

Cablul folosește bandă de mica sintetică cu două straturi ca strat rezistent la foc. Datele tehnice furnizate specifică alimentarea continuă timp de 90 de minute la o temperatură la foc deschis nu mai mică de 830℃. Clasificarea reală a rezistenței la foc și documentația de testare trebuie verificate în raport cu modelul comandat și standardul de proiect aplicabil.

3. Ce dimensiuni ale conductorilor și cantitățile de miez sunt disponibile?

Secțiunile transversale standard ale conductorilor enumerate sunt 0,75, 1,0, 1,5, 2,5, 4 și 6 mm². Seria standard de nuclee include 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 și 61 de nuclee. Numărările speciale de bază pot fi discutate în funcție de cerințele proiectului.

4. Sunt disponibile versiuni ecranate și blindate?

Da. Shielded NH-KYJYP este listat cu ecranare împletită cu cupru și o rată de acoperire de cel puțin 80%. N-KYJV22 și N-KYJY23 sunt listate cu armuri cu bandă de oțel cu două straturi. Modelul trebuie selectat în funcție de interferența electromagnetică, expunerea mecanică și metoda de instalare.

5. Ce rază de îndoire trebuie menținută în timpul instalării?

Conform specificațiilor furnizate, NH-KYJY/NH-KYJYR neblindat necesită o rază de îndoire minimă de 6 ori diametrul exterior al cablului, NH-KYJYP ecranat necesită de cel puțin 8 ori, iar N-KYJV22 sau N-KYJY23 blindat necesită cel puțin 12 ori.

6. Ce informații sunt necesare pentru o cotație?

Vă rugăm să furnizați modelul necesar, secțiunea transversală a conductorului, cantitatea de miez, lungimea cablului, tensiunea nominală, metoda de așezare și mediul de instalare. Dacă sunt necesare ecranare, blindaj cu bandă de oțel, construcție fără halogen cu emisii reduse de fum, lungime specială de livrare sau ambalaj de export, aceste detalii ar trebui să fie incluse, astfel încât specificațiile și documentația să poată fi corelate cu exactitate.
