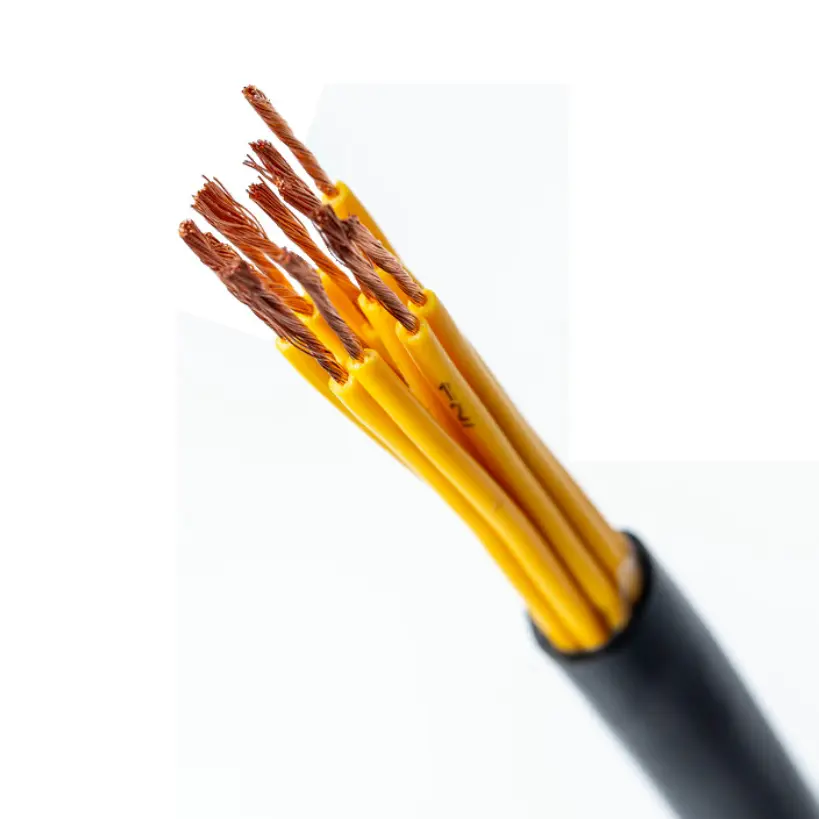

Cablu de control ignifug din PVC din cupru

Modele de produse: ZR-KVV și anume Z(A、B、C、D)-KVV, ZR-KVVP și anume Z(A、B、C、D)-KVVP, ZR-KVV22 și anume Z(A、B、C、D)-KVV22 etc.

Cablul de control ignifug din PVC din cupru este un cablu de control de 450/750V care utilizează conductori de cupru de înaltă puritate, fără oxigen, bandă de mica și izolație și manta din PVC ignifugă. Sunt disponibile construcții de conductor solid de Clasa 1, torți de Clasa 2 și de Clasa 5 pentru diferite condiții de cablare. Cablul este destinat circuitelor de control, monitorizare și auxiliare în instalații industriale, clădiri și alte sisteme electrice de joasă tensiune unde este necesară performanță ignifugă și rezistentă la foc.

Construcția cablului poate include, de asemenea, împletitură opțională de sârmă de cupru sau ecranare cu bandă de cupru, cu cantități de miez de la 2 la 61 de miezuri. Prin urmare, selecția se poate baza pe tipul conductorului, secțiunea transversală, cantitatea miezului, cerințele de ecranare, metoda de instalare și cerințele aplicabile de performanță la foc ale proiectului.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

Construcție și performanță

Opțiuni de conductor pentru diferite condiții de cablare

Cablul este disponibil cu conductori de cupru solidi, flexibili sau flexibili. Construcțiile solide și toroane pot fi utilizate acolo unde traseul cablului este relativ fix, în timp ce conductoarele flexibile sunt mai convenabile pentru cablarea dulapurilor, conexiunile echipamentelor și instalațiile care necesită o manipulare mai ușoară a cablurilor. Construcția conductorului adecvată trebuie selectată în funcție de metoda de instalare și cerințele mecanice.

Banda de mica si izolatie PVC

Banda de mica formeaza stratul rezistent la foc in jurul conductorului, in timp ce PVC asigura principala izolatie electrica. Mantaua exterioară este, de asemenea, realizată din PVC ignifug. Această combinație conferă cablului atât o construcție definită rezistentă la foc, cât și caracteristici ignifuge pentru configurația de cablu aplicabilă.

Ecran opțional

Pentru circuitele în care interferența electromagnetică trebuie luată în considerare, împletitura de sârmă de cupru sau învelișul cu bandă de cupru poate fi specificată ca strat de ecranare. Rata de acoperire a ecranului listată este ≥80%. Construcția ecranată trebuie selectată în funcție de tipul de semnal, echipamentul electric din jur și mediul de instalare.

Unde cablul abordează cerințele practice de cablare

Cablul de control ignifug din PVC din cupru poate fi configurat atât pentru condiții de cablare de control fixe, cât și mai flexibile. Acest lucru reduce nevoia de a selecta construcții de conductor complet diferite atunci când un proiect conține dulapuri de comandă, conexiuni de echipamente și trasee fixe de cabluri în cadrul aceluiași sistem electric.

Pentru circuitele care transportă semnale de control și monitorizare, rezistența conductorului este o specificație importantă, mai degrabă decât o simplă descriere a materialului. Tabelul tehnic oferă cerințele privind rezistența de izolație, tensiunea de rezistență și rezistența conductorului care pot fi utilizate pentru confirmarea tehnică înainte de a comanda.

În cazul în care protecția împotriva incendiilor face parte din proiectarea electrică, caracteristicile ignifuge și rezistente la foc ale cablului trebuie evaluate împreună cu traseul cablului, metodele de sprijin și cerințele sistemului complet de protecție împotriva incendiilor. Performanța cablului nu trebuie luată în considerare independent de metoda de instalare.

Scenarii de aplicare

1. Sisteme de protecție împotriva incendiilor: dulapuri de control de protecție împotriva incendiilor, circuite legate de alarmă, echipamente de evacuare a fumului și sisteme de control al pompelor de apă pentru incendiu.

2. Facilități de alimentare: dulapuri electrice de comandă, circuite auxiliare ale grupului electrogen și cablaje de control sau semnal în încăperile de distribuție a energiei.

3. Automatizare industrială: sisteme de control pentru liniile de producție, mașini și echipamente de proces unde este necesară construcția de cabluri ignifuge.

4. Sisteme electrice de clădire: sisteme de control al liftului, echipamente centrale de aer condiționat, încăperi de mașini din subsol și alte aplicații de automatizare a clădirilor.

5. Echipamente industriale generale: echipamente de tratare a apelor uzate, linii de uscare, mașini-unelte și alte circuite de control auxiliare.

Calitatea și verificarea tehnică

Pentru achizițiile tehnice, principalele puncte de verificare includ construcția conductorului, secțiunea transversală a conductorului, grosimea izolației din PVC, rezistența izolației, tensiunea de rezistență, rezistența conductorului, configurația de ecranare și cerințele specificate de performanță la foc. Acești parametri oferă o bază mai practică pentru acceptarea produsului decât descrierile generale ale calității cablurilor.

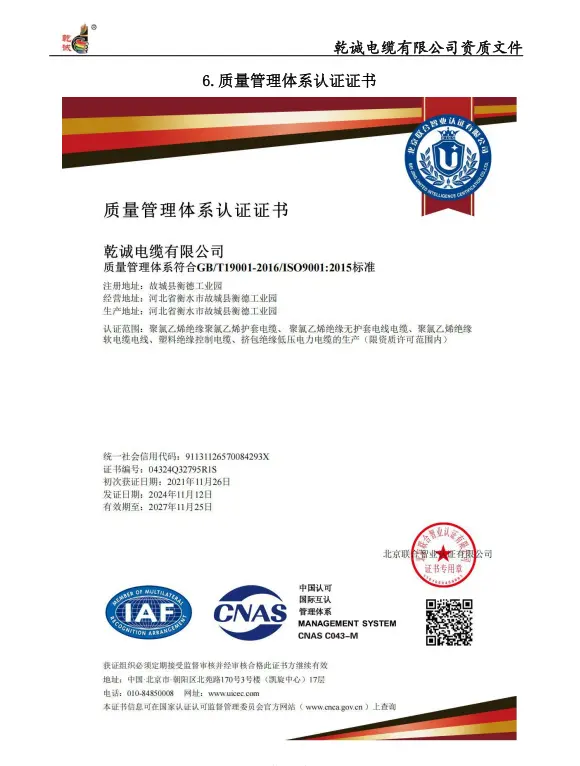

Qiancheng poate furniza specificațiile aplicabile ale produsului și documentația tehnică în conformitate cu configurația de cablu comandată. Pentru proiectele de inginerie și export, cerințele pentru rapoartele de testare, certificate, înregistrări de inspecție, ambalaj și lungimea cablului trebuie confirmate înainte de producție.

Ghid de selecție a specificațiilor

Secțiunea transversală a conductorului

Secțiunea transversală a conductorului disponibilă este de la 0,5 mm² până la 10 mm². Selectarea ar trebui să se bazeze pe funcția circuitului, sarcina electrică, rezistența permisă a conductorului și cerințele de instalare aplicabile.

Cantitatea de bază

Configurația standard acoperă 2 până la 61 de nuclee. Cantitatea de bază ar trebui determinată din numărul de circuite de control, monitorizare și auxiliare necesare echipamentului sau proiectului.

Cerințe de ecranare

Acolo unde interferența semnalului este o problemă, pot fi luate în considerare împletirea sârmei de cupru sau ecranarea cu bandă de cupru. Metoda de ecranare necesară trebuie confirmată în funcție de mediul electric și cerințele sistemului de control.

Performanța la foc

Tabelul tehnic specifică o condiție de expunere la foc de nu mai puțin de 830 ℃ timp de 90 de minute și cerințele de ignifugare conform GB/T 19666. Condiția de testare și documentația necesară trebuie confirmate față de specificația reală a proiectului înainte de plasarea comenzii.

FAQ

1. Ce standarde sunt specificate pentru acest cablu?

Datele tehnice fac referire la GB/T 9330 pentru rezistența conductorului de curent continuu și GB/T 19666 pentru cerințele enumerate privind ignifuge. Orice documentație suplimentară de certificare sau de testare necesară pentru un proiect de export trebuie confirmată conform configurației de cablu comandată.

2. Ce construcții de conductor sunt disponibile?

Cablul poate fi configurat cu conductori rigidi solidi sau conductori flexibili multicaten. Construcția potrivită depinde dacă instalația este fixă, direcționată printr-un dulap de comandă sau necesită o flexibilitate mai mare în timpul instalării.

3. Ce secțiuni transversale și cantități de miez sunt disponibile?

Secțiunile transversale ale conductorilor enumerate variază de la 0,5 mm² la 10 mm², cu cantități de miez de la 2 la 61 de miezuri. Combinația finală trebuie confirmată în funcție de designul circuitului și configurația cablului.

4. Cablul poate fi ecranat?

Da. Impletitura cu sârmă de cupru sau împachetarea cu bandă de cupru poate fi specificată ca un strat de ecranare opțional, cu o rată de acoperire a ecranării listată de ≥80%.

5. Unde este utilizat în mod obișnuit acest cablu de control ignifug din cupru din PVC?

Este utilizat pentru circuite de control, monitorizare și auxiliare în sisteme de protecție împotriva incendiilor, instalații de alimentare, echipamente de automatizare industrială, sisteme electrice de clădiri și alte aplicații industriale în care sunt necesare caracteristicile ignifuge și rezistente la foc specificate.

6. Ce informații sunt necesare pentru o cotație?

Furnizați modelul necesar, tipul conductorului, secțiunea transversală, cantitatea de miez, cerințele de ecranare, lungimea cablului, mediul de instalare și cerințele aplicabile de performanță la foc. Orice rapoarte de inspecție, certificate sau documentație de export necesare trebuie, de asemenea, specificate în prealabil.
