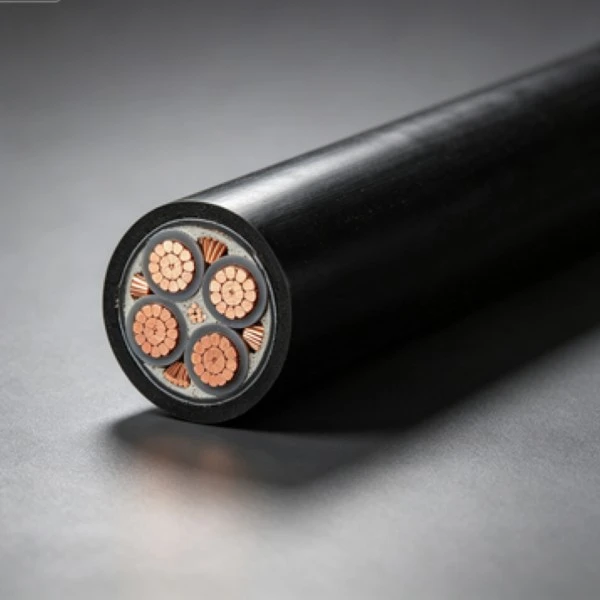

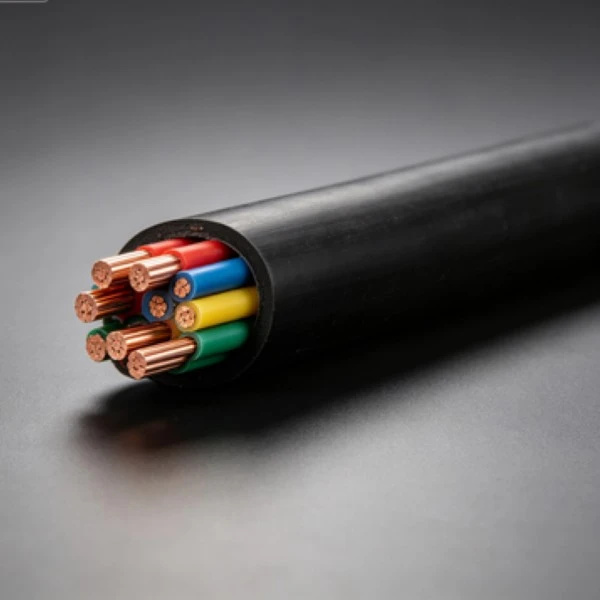

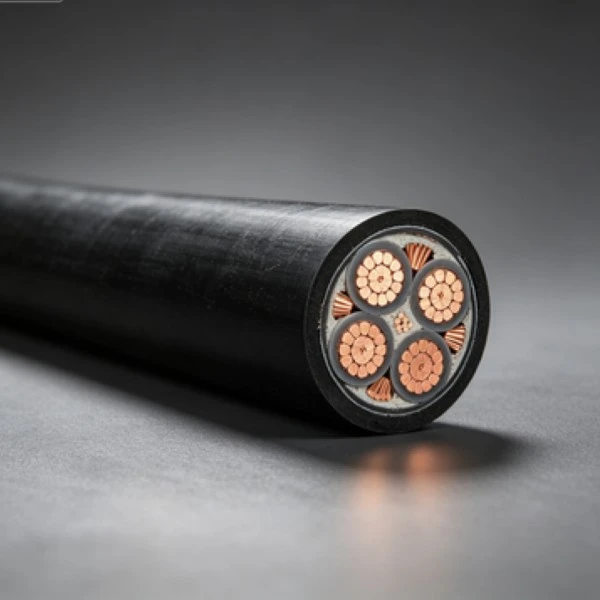

Cablul de alimentare de joasă tensiune din PVC de cupru este o construcție de cablu de alimentare de joasă tensiune care utilizează conductori de cupru cu izolație din PVC. Qiancheng produce acest tip de cablu în diferite dimensiuni și configurații ale conductorilor pentru distribuția de energie a clădirilor, conexiunile echipamentelor și alte circuite fixe de joasă tensiune. Secțiunea transversală a conductorului necesară, metoda de instalare, lungimea cablului și mediul de operare trebuie confirmate înainte de producție.
Qiancheng poate aranja producția în funcție de secțiunea transversală a conductorului necesară, lungimea cablului, cantitatea și construcția cablului. Dimensiunile obișnuite ale conductorilor acoperă aplicații de la circuite de ramură mici până la distribuția de joasă tensiune cu curent mai mare. Pentru comenzile de proiect, specificațiile, ambalarea, marcarea tecii și cerințele de livrare pot fi confirmate înainte de producție.
Specificațiile disponibile pot fi selectate în funcție de dimensiunea conductorului și condițiile de instalare necesare. Alimentarea la lungimea tăiată și identificarea mantalei pot fi discutate pentru proiectele care necesită lungimi specifice de cablu sau informații de identificare.

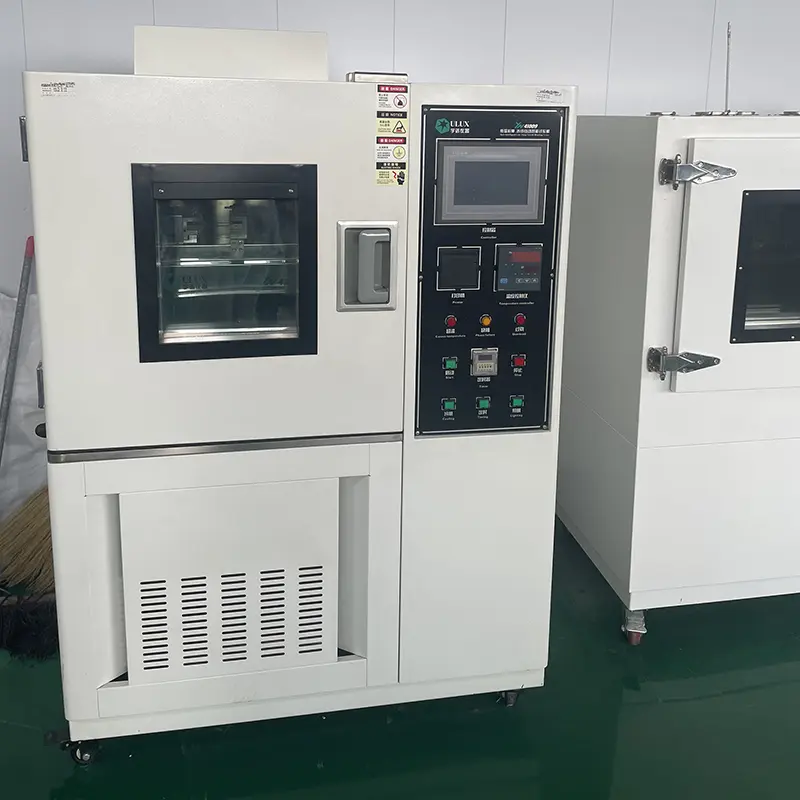

Cablurile finite pot fi inspectate pentru rezistența conductorului, starea izolației, consistența dimensională și alte cerințe aplicabile. Înregistrările de inspecție și documentele tehnice pot fi furnizate în conformitate cu specificațiile produsului și cerințele proiectului.

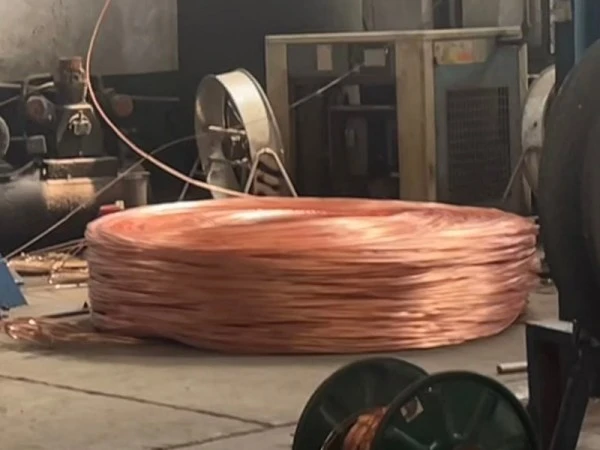

Controlul producției acoperă prelucrarea conductorilor, extrudarea izolației PVC și inspecția cablurilor finite. Dimensiunile cheie, cum ar fi diametrul conductorului, grosimea izolației și diametrul exterior finit, sunt verificate în raport cu cerințele tehnice aplicabile pentru a menține consistența între loturile de producție.
Dimensiunea și construcția conductorului trebuie să se potrivească cu sarcina așteptată, nivelul de tensiune, metoda de așezare, temperatura ambientală și condițiile mecanice. Cablajele interioare fixe, conductele pentru cabluri, conexiunile echipamentelor și alte aplicații de joasă tensiune pot necesita specificații diferite chiar și atunci când tensiunea nominală este aceeași.
|
Sectiune nominala (mm²) |
Numărul minim de fire conductoare |
Diametrul exterior al conductorului （mm） |
Grosimea nominală a izolației PVC/mm |
Diametrul exterior aproximativ al izolației/mm |
Rezistența maximă a conductorului la 20℃ (Ω/km) cupru |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Conductoarele de cupru asigură calea de purtare a curentului, în timp ce izolația din PVC separă conductorul de mediul înconjurător. Capacitatea reală de purtare a curentului și temperatura de funcționare admisă depind de dimensiunea conductorului, metoda de instalare, condițiile ambientale și specificațiile aplicabile ale cablului.
Compușii PVC pot oferi caracteristici ignifuge, în funcție de formularea materialului selectat și de standardul de produs aplicabil. În cazul în care un proiect specifică o anumită clasificare ignifugă, gradul necesar trebuie confirmat prin documentația tehnică a cablului, mai degrabă decât presupus doar din materialul PVC.
Izolația și mantaua din PVC asigură protecție împotriva manipulării normale și a expunerii la mediu întâlnite în timpul instalării adecvate. În timpul construcției, cablul trebuie să fie în continuare protejat de forța excesivă de tragere, muchii ascuțite, strivire și îndoire dincolo de limitele specificate.
Cablul poate fi luat în considerare pentru instalații comune de joasă tensiune interioare și exterioare atunci când construcția PVC selectată se potrivește condițiilor de mediu. Umiditatea, temperatura, lumina soarelui, expunerea chimică și încărcarea mecanică trebuie evaluate pentru instalații în afara condițiilor normale de cablare a clădirii.
Dimensionarea corectă a conductorului, protecția circuitului și metoda de instalare sunt importante pentru funcționarea în siguranță. Selectarea cablului trebuie să țină cont de curentul de sarcină așteptat, căderea de tensiune, temperatura ambiantă, condițiile de grupare și metoda de instalare permisă. Instalarea ascunsă trebuie, de asemenea, să respecte codul electric local aplicabil.
Cablul de alimentare de joasă tensiune din PVC din cupru poate fi specificat pentru circuitele de joasă tensiune din case, apartamente și alte clădiri, inclusiv circuitele de iluminat, prize și ramificații ale echipamentelor. Tipul conductelor, dimensiunea conductorului și condițiile de instalare trebuie confirmate în conformitate cu proiectarea electrică.
Aplicațiile tipice includ magazine, birouri, hoteluri, școli, spitale și alte clădiri comerciale sau publice unde sunt necesare circuite de alimentare de joasă tensiune. Specificațiile cablului trebuie să fie corelate cu sarcina circuitului, metoda de rutare și cerințele electrice locale.
Cablul poate fi utilizat pentru circuite adecvate de joasă tensiune temporare sau permanente la șantierele de construcții, clădirile prefabricate și instalațiile de șantier. În cazul în care cablurile sunt expuse la mișcări repetate, impact sau tragere, ar trebui luată în considerare o construcție special destinată serviciului flexibil.
Circuitele de joasă tensiune din ateliere, depozite, facilități logistice și alte medii din industria ușoară pot utiliza acest tip de cablu pentru iluminat, conexiuni echipamente și distribuție a energiei. Expunerea la praf, temperatura, ulei și substanțe chimice trebuie revizuită atunci când se determină mantaua și metoda de instalare adecvate.
Aplicațiile pot include clădiri rurale, facilități agricole, iluminat fermă și alte infrastructuri de joasă tensiune. Locațiile exterioare sau umede necesită atenție la protecția împotriva umezelii, expunerea la UV, protecția mecanică și metoda de instalare aplicabilă.
Cablul poate fi utilizat în circuite adecvate de joasă tensiune pentru iluminat, echipamente de monitorizare și instalații electrice de susținere în comunități, zone de parcare, parcuri și alte medii municipale. Specificația selectată trebuie să corespundă rutei reale și condițiilor de mediu.
Pentru proiectele de peste mări, construcția cablurilor și documentația trebuie verificate în raport cu standardele electrice și cerințele de certificare aplicabile pe piața de destinație. Dimensiunea conductorului, tensiunea nominală, izolația și caracteristicile mantalei, ambalarea, marcarea și documentația de testare pot fi confirmate înainte de expediere.
Cablul poate fi luat în considerare și pentru conexiuni adecvate de echipamente de joasă tensiune, circuite de ramificație și sisteme electrice suport. Aplicațiile care implică mișcare continuă, solicitări mecanice ridicate, temperatură ridicată sau cerințe specializate de performanță la foc pot necesita o construcție diferită a cablului.
R: Secțiunea transversală a conductorului trebuie selectată în funcție de curentul de sarcină așteptat, căderea de tensiune admisă, metoda de instalare, temperatura ambientală și lungimea circuitului. Valorile enumerate în tabelul tehnic oferă dimensiunile conductorului și datele de rezistență, dar nu trebuie utilizate singure pentru a determina curentul admisibil pentru o anumită instalație.
R: Tabelul tehnic include atât construcții solide, cât și toroane pentru unele dimensiuni mai mici ale conductorilor, cum ar fi 1,5 mm², 2,5 mm², 4 mm² și 6 mm². Construcția adecvată depinde de flexibilitatea necesară, metoda de instalare și specificațiile aplicabile.
R: Elementele tipice de inspecție pot include rezistența conductorului DC, starea izolației, măsurătorile dimensionale și testarea rezistenței la tensiune în conformitate cu standardul de produs aplicabil și specificația de achiziție. Dacă un proiect necesită rapoarte specifice de inspecție sau înregistrări de testare, aceste cerințe trebuie confirmate înainte de producție.
R: Comenzile de peste mări pot fi revizuite în funcție de tensiunea pieței de destinație, standardul de cablu, marcarea, ambalarea și cerințele de documentare. Standardul aplicabil trebuie specificat în prealabil, deoarece cerințele privind cablurile de joasă tensiune diferă între piețe.
R: Lungimea cablului, marcajul de identificare și ambalajul pot fi discutate în funcție de specificația de producție și cantitatea de comandă. Pentru cerințele personalizate, informațiile de marcare necesare, toleranța de lungime, metoda de ambalare și cantitatea de livrare trebuie confirmate înainte de producție.
R: Furnizați secțiunea transversală a conductorului necesară, construcția cablului, tensiunea nominală, lungimea totală, cantitatea de comandă, aplicația, metoda de instalare și destinația de livrare. Pentru comenzile de proiect, trebuie incluse standardul cerut, documentele de inspecție, marcarea tecii și specificațiile de ambalare.
R: Construcțiile standard de cabluri de alimentare de joasă tensiune din PVC sunt în general selectate în funcție de metoda lor de instalare specificată. În cazul în care cablul va fi supus tragerii continue, îndoiri repetate sau torsiune, trebuie luat în considerare un cablu flexibil special pentru serviciul mobil.
R: Confirmați modelul cablului, dimensiunea conductorului, tensiunea nominală, lungimea cablului și standardul aplicabil față de specificațiile proiectului. În timpul instalării, respectați raza de îndoire și condițiile de tragere necesare și protejați cablul de forța mecanică excesivă, marginile ascuțite și expunerea necorespunzătoare a mediului.
Pentru o oferta de cablu de alimentare de joasa tensiune din PVC din cupru, furnizati dimensiunea necesara a conductorului, nivelul de tensiune, cantitatea, lungimea cablului, metoda de instalare si destinatia. Qiancheng poate revizui specificațiile și poate confirma cerințele aplicabile de producție și documentație înainte de plasarea comenzii.
