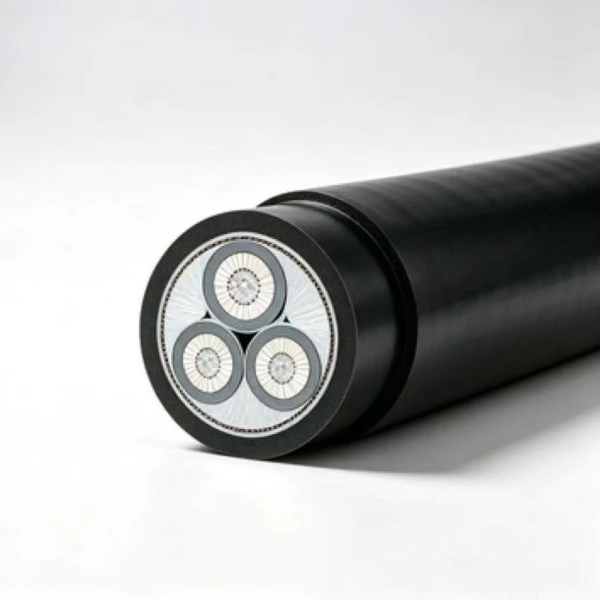

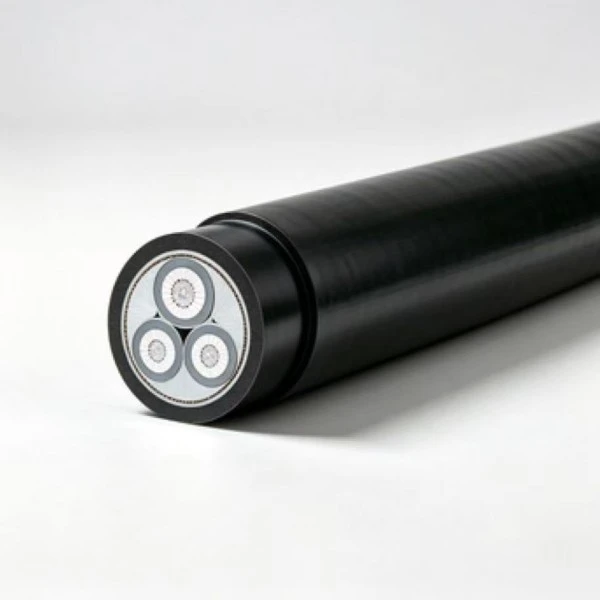

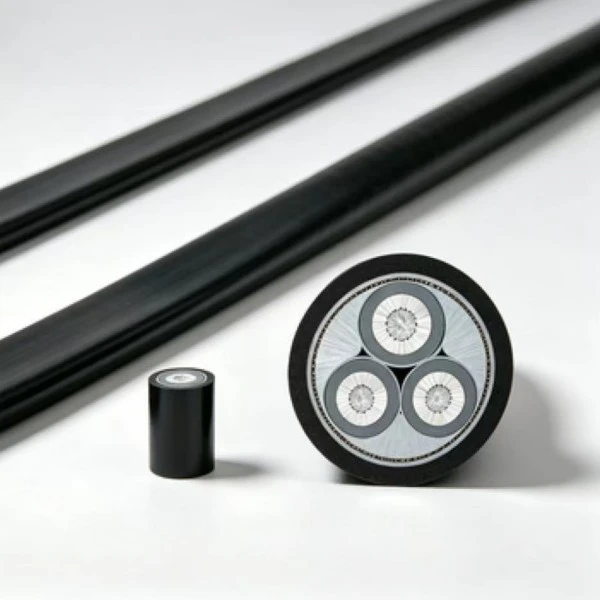

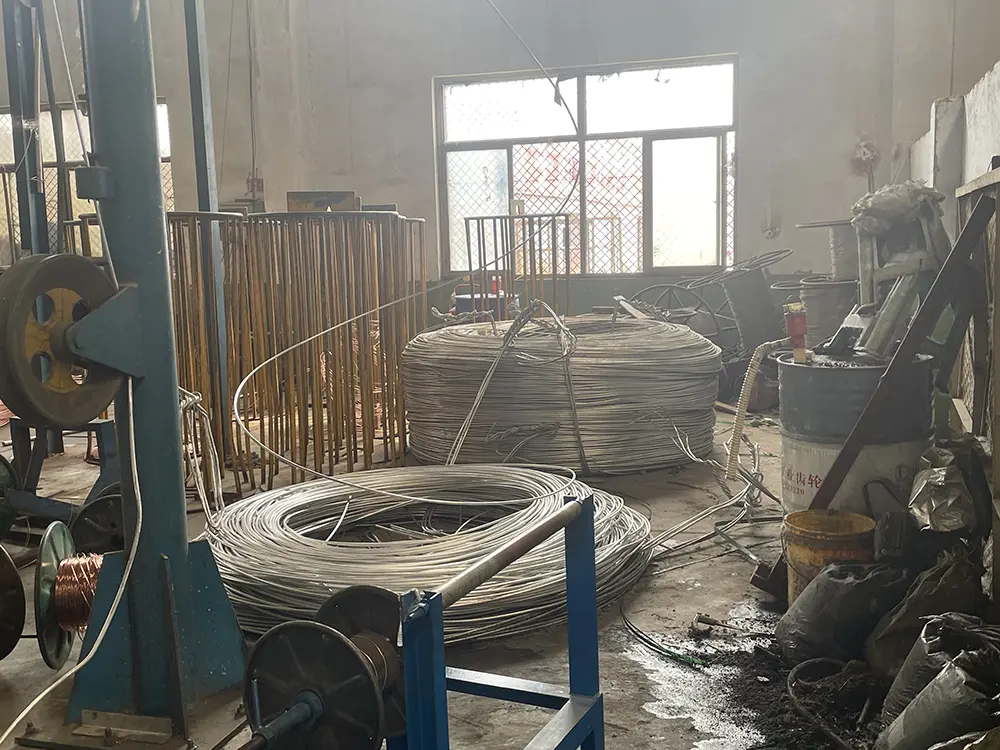

Cablul de alimentare de joasă tensiune XLPE din aluminiu utilizează conductori din aluminiu cu izolație XLPE pentru distribuția de energie de joasă tensiune de 0,6/1 kV. Conductorul de aluminiu reduce greutatea cablului în comparație cu construcția din cupru, în timp ce XLPE asigură izolație electrică stabilă la temperatura de funcționare specificată. Cablul poate fi configurat pentru instalații fixe în fabrici, sisteme de distribuție în aer liber, șanțuri de cabluri și alte aplicații în care condițiile de pozare se potrivesc cu specificațiile produsului.
|
Secțiunea transversală nominală (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistența conductorului DC (Ω/km)Al |
Tensiunea de testare (kV/5min) |
Ampacitatea în aer (A) (A)-Al |
Ampacitatea în sol îngropat direct(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Gradul de tensiune Uo/U (kV) |
Cerinţă |
|
3.6/6、6/6 |
Descărcare parțială ≤ 10 pC la 1,73U₀ |
|
8.7/10、12/20 |
Descărcare parțială ≤ 10 pC la 1,73U₀ |
|
18/30, 21/35 |
Descărcare parțială ≤ 10 pC la 1,73U₀ |
|
26/35 |
Descărcare parțială ≤ 10 pC la 1,73U₀ |
Pentru cablurile cu un singur conductor, raza de îndoire admisă este de \(20\times(d+D)\pm5\%\).
Pentru cablurile cu mai multe fire, raza de îndoire admisă este \(15\times(d+D)\pm5\%\).
D = Diametrul exterior real al cablului (mm)
d = Diametrul real al conductorului (mm)
Preîncălzirea este obligatorie atunci când se așează sub 0℃. Cablul trebuie manipulat și instalat conform procedurii de pozare la temperatură joasă aplicabilă pentru a reduce riscul de deteriorare mecanică a izolației sau a mantalei.
Nu există nicio restricție privind diferența de înălțime de așezare verticală conform informațiilor tehnice furnizate. Metoda de instalare, aranjamentul de fixare și greutatea cablului ar trebui să fie luate în considerare la planificarea rutelor verticale.
|
Temperatura aerului |
||||||||||||||||
|
Temperatura de funcționare (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura solului |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Cablul de alimentare de joasă tensiune din aluminiu XLPE poate fi utilizat pentru distribuția fixă de joasă tensiune în atelierele fabricii, depozitele și alte clădiri industriale. Traseul tipic include canale de cablu și sisteme de cablu montate pe perete. La selectarea dimensiunii conductorului, sarcina conectată, aranjamentul instalării, temperatura ambiantă și căderea de tensiune necesară trebuie verificate împreună.
Pentru instalațiile fixe în exterior, cablul poate fi trasat de-a lungul unor structuri adecvate, stâlpi de utilitate sau alte sisteme de susținere, acolo unde este permis de specificația proiectului. Învelișul oferă protecție pentru expunerea normală la exterior, în timp ce lumina solară pe termen lung, schimbările de temperatură, umiditatea și încărcarea mecanică trebuie luate în considerare în timpul instalării.
Șanțurile de cabluri și tunelurile de utilități oferă rute comune pentru circuitele fixe de distribuție a energiei. Instalația trebuie să permită o disipare adecvată a căldurii și să ofere suport și protecție adecvate. În instalațiile închise sau grupate, factorii de corecție a ampacității și condițiile reale de mediu ar trebui să fie luate în considerare mai degrabă decât aplicarea directă a curentului nominal de aer.
Îngroparea directă poate fi luată în considerare acolo unde construcția cablului, condițiile solului și protecția mecanică îndeplinesc cerințele proiectului. Adâncimea de îngropare, drenajul, încărcarea externă și posibilitatea unei excavații viitoare ar trebui revizuite înainte de instalare. Pot fi necesare măsuri de protecție în soluri corozive sau în locuri expuse la forțe mecanice semnificative.
Cablul poate fi luat în considerare pentru distribuția fixă de joasă tensiune în renovarea rețelei electrice rurale și lucrări similare de infrastructură. Conductoarele din aluminiu reduc greutatea cablului, ceea ce poate fi util acolo unde traseele lungi ale cablurilor necesită o muncă substanțială de transport și instalare. Dimensionarea conductorului trebuie să respecte sarcina așteptată, lungimea traseului, cerințele privind căderea de tensiune și condițiile de instalare.
R: Tensiunea nominală este de 0,6/1 kV pentru distribuția generală a energiei de joasă tensiune. În funcție de condițiile de construcție și de proiect, metodele de instalare pot include traseul aerian în aer liber, șanțurile de cabluri și anumite aplicații îngropate direct. Utilizarea în exterior ar trebui să țină cont de lumina soarelui, ploaie, temperatură, protecție mecanică și proprietățile specificate ale mantalei.
R: Pentru cablurile cu un singur conductor, cerința de îndoire specificată este de \(20\times(d+D)\pm5\%\), în timp ce cerința pentru cablurile cu mai multe fire este \(15\times(d+D)\pm5\%\). Preîncălzirea este necesară atunci când temperatura ambiantă este sub 0℃. Cablul nu trebuie să fie îndoit sau tras cu forță la temperaturi scăzute, deoarece PVC sau alte materiale polimerice ale mantalei pot deveni mai puțin flexibile.
R: Tabelul tehnic furnizat acoperă secțiuni transversale nominale de la 1,5 mm² la 1000 mm². Disponibilitatea depinde de specificațiile necesare și de programul de producție. Cerințele de tăiere la lungime și marcarea cablurilor pot fi discutate pentru comenzile de proiect, cu cantitatea, dimensiunea conductorului și data de livrare necesară confirmate înainte de producție.
R: Aluminiul are o densitate mai mică decât cuprul, reducând greutatea cablului și facilitând transportul și manipularea pentru multe instalații. Materialul conductor are, de asemenea, un cost de material mai mic în multe aplicații. Cu toate acestea, selecția conductorului nu ar trebui să se bazeze numai pe prețul materialului; Trebuie verificate capacitatea de curent, căderea de tensiune, lungimea traseului, metoda de conectare și condițiile de instalare.

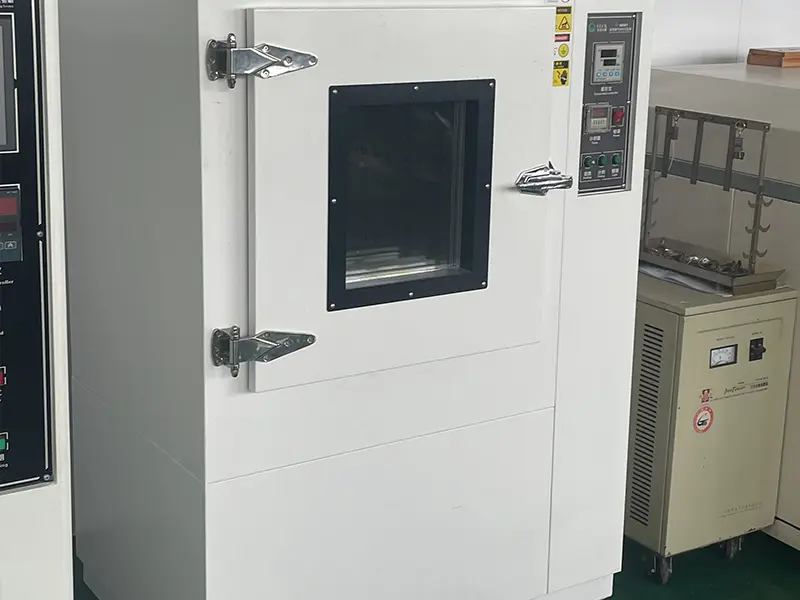

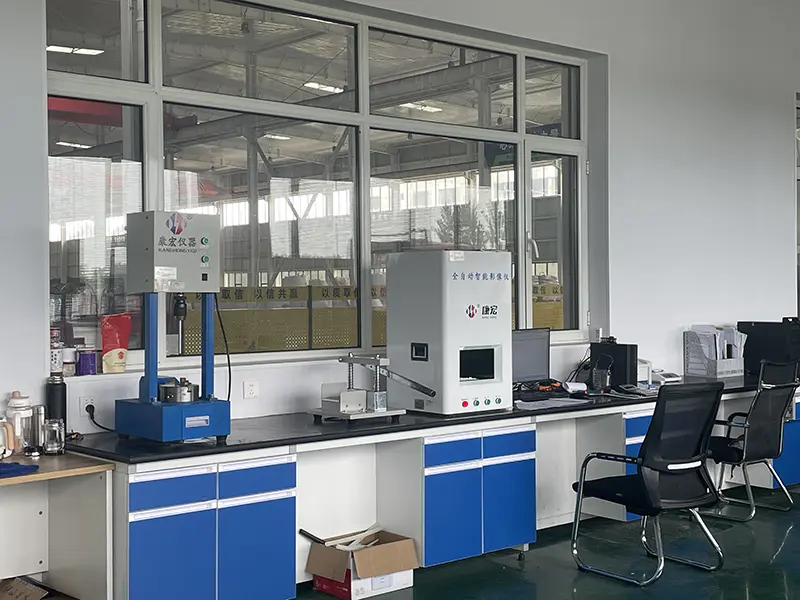

R: Înregistrările relevante de inspecție din fabrică și documentele de testare electrică pot fi furnizate în conformitate cu specificațiile produsului și cerințele comenzii. Documentația în limba engleză poate fi pregătită atunci când este necesar pentru revizuirea proiectelor de peste mări sau documentația vamală. Certificatele exacte, rapoartele de testare și formatul documentului trebuie confirmate în funcție de piața de destinație și de cerințele de acceptare a proiectului.
R: Îngroparea directă trebuie efectuată numai acolo unde construcția cablului și condițiile de amplasament îndeplinesc cerințele aplicabile. Manșoanele sau conductele de protecție pot fi luate în considerare atunci când cablul este expus la coroziune puternică a solului, umiditate ridicată, încărcare a vehiculului, activități de excavare sau alte riscuri mecanice. Adâncimea de îngropare și drenajul adecvate ar trebui, de asemenea, incluse în planul de instalare.
R: Timpul de livrare depinde de secțiunea transversală a conductorului, construcția cablului, cantitatea de comandă, capacitatea de producție, cerințele de ambalare și documentație. Specificațiile standard pot avea programe de producție mai scurte atunci când materialele și capacitatea sunt disponibile. Comenzile personalizate sau de volum mare ar trebui să fie confirmate de fabrică în avans, astfel încât producția și expedierea să poată fi coordonate cu programul proiectului.
R: Curentul admisibil se modifică cu temperatura ambiantă, deoarece condițiile de disipare a căldurii se modifică pe măsură ce temperatura înconjurătoare crește sau scade. Coeficienții de corecție prevăzuți în tabelul tehnic trebuie deci luați în considerare atunci când se selectează dimensiunea conductorului și metoda de instalare. Gruparea cablurilor, ventilația, temperatura solului și condițiile de îngropare pot afecta, de asemenea, curentul admisibil real.
Pentru întrebările de proiect, trebuie furnizate tensiunea necesară, secțiunea transversală a conductorului, lungimea cablului, metoda de instalare, condițiile ambientale și cantitatea, astfel încât să poată fi confirmate specificațiile corespunzătoare și documentele tehnice.
