Qiancheng, un producător de cabluri din China, aprovizioneazăSârmă rotundă izolată din PVC din aluminiupentru aplicații fixe de distribuție a energiei electrice de joasă tensiune și cablaje pentru construcții. Dispunând de un conductor de aluminiu, izolație PVC și o manta exterioară de protecție, acest cablu combină construcția ușoară cu izolația electrică practică. Înțelegerea specificațiilor, cerințelor de instalare și a caracteristicilor de performanță îi ajută pe ingineri, antreprenori și echipe de achiziții să aleagă cablul potrivit pentru sistemele electrice de încredere.
Firul rotund izolat cu PVC din aluminiu este proiectat pentru instalații electrice fixe în care greutatea conductorului, protecția izolației și costul proiectului sunt considerații importante. Modelul BLVV de la Qiancheng are un conductor de aluminiu cu un singur miez cu izolație PVC și o manta exterioară din PVC, evaluată la 300/500V. Secțiunile transversale disponibile ale conductorului variază de la 2,5 mm² la 70 mm² în specificațiile enumerate. Acest ghid explică construcția cablului, parametrii tehnici, beneficiile cheie, scenariile de aplicare, criteriile de selecție și precauțiile de instalare pentru a ajuta cumpărătorii să ia decizii informate.
Firul rotund izolat cu PVC din aluminiu este un cablu electric care folosește aluminiu ca material conductor și clorură de polivinil (PVC) ca izolație. În construcția BLVV oferită de Qiancheng, o manta exterioară din PVC oferă un strat protector suplimentar în jurul conductorului izolat.
Cablul este conceput pentru instalatii electrice fixe de joasa tensiune. Tensiunea sa nominală este de 300/500V, ceea ce face ca aplicarea corectă și respectarea reglementărilor electrice locale să fie esențiale atunci când se specifică pentru un proiect.
Combinația dintre aluminiu și PVC răspunde mai multor cerințe practice:
Este important să distingem acest produs de cablurile din aluminiu cu izolație XLPE, cablurile de alimentare blindate și cablurile flexibile. Valorile lor electrice, limitele de temperatură, caracteristicile mecanice și metodele de instalare pot diferi semnificativ.
Pentru informații specifice produsului, vizitați pagina produsului Qiancheng cu sârmă rotundă izolată din PVC din aluminiu.

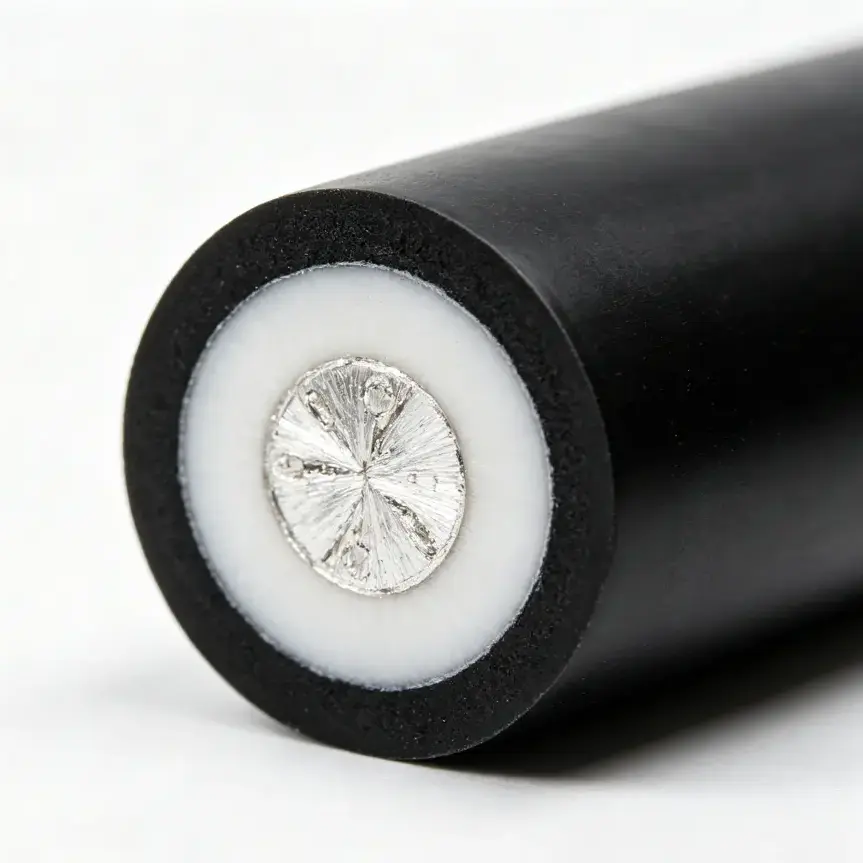

Performanța cablului depinde de interacțiunea dintre conductorul său, izolația și mantaua exterioară. Fiecare componentă îndeplinește o funcție diferită, iar structura completă trebuie să îndeplinească cerințele instalației prevăzute.
Conductorul de aluminiu transportă curent electric prin circuit. În comparație cu cuprul, aluminiul este mai ușor ca volum, ceea ce poate fi benefic atunci când se manipulează cabluri lungi sau se transportă cantități substanțiale de cablu. Cu toate acestea, aluminiul are rezistivitate electrică mai mare decât cuprul, astfel încât dimensionarea conductorului trebuie să țină cont de curent, căderea de tensiune și condițiile de instalare.
Izolația primară din PVC înconjoară conductorul și asigură separarea electrică. Grosimea acestuia trebuie să corespundă designului cablului specificat și standardului de produs aplicabil. Izolația deteriorată, temperaturile de funcționare necorespunzătoare sau instalarea incorectă pot compromite siguranța electrică.
Învelișul extern din PVC adaugă un strat de protecție împotriva contactului mecanic obișnuit și a expunerii mediului. Deși PVC-ul poate oferi rezistență utilă la umiditate și abraziune, nivelul real de protecție depinde de formularea materialului, designul cablului și mediul de operare. Nu ar trebui presupusă automat că o înveliș PVC obișnuit oferă rezistență la UV, performanță ignifugă sau adecvare pentru îngropare directă.
Construcția rotundă, cu un singur nucleu rezultată, este destinată aplicațiilor adecvate de cablare fixă, mai degrabă decât utilizării fără restricții în orice mediu interior sau exterior.
Datele tehnice trebuie revizuite înainte de a comanda orice cablu electric. Următorul tabel rezumă specificațiile BLVV publicate de Qiancheng. Valorile sunt dimensiunile de referință ale produsului, nu evaluările universale pentru fiecare cablu din PVC din aluminiu.
| Secțiunea transversală nominală | Numărul minim de fire conductoare | Grosimea izolației (mm) | Grosimea tecii (mm) | Diametrul exterior maxim (mm) | Greutate de referință (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Notă importantă pentru specificații:Tabelul publicat identifică numărul minim de fire conductoare pentru fiecare dimensiune. Cumpărătorii ar trebui să confirme cu furnizorul construcția exactă a conductorului, standardele aplicabile, temperatura nominală de funcționare, capacitatea de purtare a curentului și orice rapoarte de testare necesare cu furnizorul înainte de a plasa o comandă.
De exemplu, diametrul exterior și greutatea de referință sunt utile pentru estimarea spațiului de rutare a cablurilor, încărcăturile de transport și cantitățile de materiale. Ele nu stabilesc independent dacă un cablu poate transporta în siguranță o anumită sarcină electrică.
Densitatea scăzută a aluminiului este un avantaj practic în proiectele care implică cantități mari de cabluri. În comparație cu un conductor de cupru cu o funcție electrică echivalentă, un conductor de aluminiu de dimensiuni adecvate poate reduce greutatea conductorului. Comparația finală a greutății cablului trebuie să utilizeze dimensiuni ale conductorilor adecvate din punct de vedere electric, mai degrabă decât să compare pur și simplu zone de secțiune transversală egală.
Izolația și mantaua exterioară îndeplinesc funcții complementare. Izolația primară asigură separarea electrică, în timp ce mantaua adaugă protecție externă. Acest aranjament poate fi util în instalațiile fixe în care cablul este instalat în funcție de condițiile lui nominale și protejat împotriva solicitărilor mecanice excesive.
Gama listată de la 2,5 mm² la 70 mm² oferă cumpărătorilor mai multe opțiuni pentru diferite cerințe de circuit. Un conductor mai mic se poate potrivi unui circuit cu sarcină relativ scăzută, în timp ce un conductor mai mare poate fi luat în considerare pentru sarcini mai mari sau trasee mai lungi de cablu. Selecția finală trebuie să se bazeze pe calcule inginerești și pe reglementările aplicabile.
Opțiunile obișnuite de dimensiune pot simplifica compararea specificațiilor și planificarea materialelor. Pentru proiectele care necesită anumite lungimi, cantități, ambalaje sau opțiuni de materiale ignifuge, cumpărătorii trebuie să confirme disponibilitatea și cerințele tehnice cu Qiancheng înainte de producție sau expediere.
Aceste avantaje sunt cele mai semnificative atunci când cablul este potrivit cu aplicația dorită. Nici un material conductor sau o structură izolatoare nu poate compensa dimensionarea incorectă, conexiunile proaste sau condițiile de instalare necorespunzătoare.
Cablul BLVV de la Qiancheng este destinat aplicațiilor de cablare fixă de joasă tensiune adecvate. În funcție de reglementările aplicabile și de specificațiile confirmate ale produsului, utilizările potențiale includ:
Înainte de a specifica cablul pentru instalații în aer liber, verificați dacă formularea specială din PVC și designul cablului sunt aprobate pentru expunerea anticipată. Pentru îngropare directă, medii cu impact puternic, locații periculoase sau aplicații care necesită o clasificare specială la foc, poate fi necesar un cablu proiectat special și certificat corespunzător.
Alegerea unui cablu adecvat necesită mai mult decât potrivirea unei secțiuni transversale nominale la un curent așteptat. Un proces de selecție fiabil ia în considerare întregul circuit electric și mediul său de instalare.
Verificați dacă valoarea nominală de 300/500V este potrivită pentru circuit și codul electric aplicabil. Nu presupuneți că un cablu este adecvat pentru o clasă de tensiune diferită doar pentru că construcția sa fizică arată similară.
Determinați curentul de sarcină așteptat, lungimea circuitului, temperatura ambiantă, metoda de instalare, gruparea cu alte cabluri și căderea de tensiune admisibilă. Rezistența electrică a aluminiului este mai mare decât cea a cuprului, așa că o înlocuire directă dimensiune-pentru dimensiune poate să nu fie adecvată.
Identificați expunerea potențială la umiditate, lumina soarelui, substanțe chimice, abraziune, impact și căldură. Confirmați dacă sunt necesare conducte suplimentare, canale, suport sau protecție mecanică.
Conductoarele de aluminiu necesită terminale și conectori special potriviti pentru aluminiu. Confirmați dimensiunea permisă a conductorului, materialul terminalului, metoda de pregătire și cuplul de strângere. Conexiunile incorecte pot cauza rezistență excesivă și supraîncălzire.
Înainte de a confirma o comandă, solicitați fișa tehnică, standardele de produs aplicabile, documentația de testare, detaliile ambalajului și programul de livrare. Pentru proiecte mai mari, confirmați că marcajul cablului furnizat și documentația de lot corespund specificațiilor aprobate.
Instalarea corectă este esențială pentru a obține o performanță electrică fiabilă. Chiar și un cablu fabricat conform specificațiilor corecte poate deveni nesigur dacă este instalat sau terminat incorect.
În cazul în care conductorii de aluminiu se conectează la conductorii de cupru, utilizați conectori aprobați proiectați pentru combinația specifică de materiale. Metoda de conectare trebuie să abordeze compatibilitatea, rezistența la contact și orice cerințe de pregătire specificate de producătorul conectorului.
Pentru proiectele cu cerințe exigente de siguranță la incendiu, confirmați clasificarea exactă a ignifugului și dovezile de testare. Doar o manta din PVC nu stabileste ca cablul indeplineste un anumit standard de siguranta la incendiu.
Descrierea produsului publicată specifică o tensiune nominală de 300/500V. Verificați întotdeauna marcajul și documentația produsului față de cerințele circuitului vizat înainte de instalare.
Aluminiul oferă o densitate mai mică și poate reduce greutatea conductorului, ceea ce este util pentru manipulare și transport. Cu toate acestea, aluminiul are rezistivitate electrică mai mare decât cuprul. Prin urmare, dimensiunea conductorului, compatibilitatea terminalelor și cerințele de instalare trebuie evaluate cu atenție.
Tabelul de specificații BLVV publicat de Qiancheng listează secțiuni transversale nominale de 2,5, 4, 6, 10, 16, 25, 35, 50 și 70 mm². Confirmați disponibilitatea curentă și orice cerințe speciale de dimensiune sau lungime direct cu furnizorul.
Poate fi potrivit pentru anumite aplicații de cablare fixă în aer liber, atunci când specificațiile produsului și condițiile de instalare permit. Trebuie evaluate lumina directă a soarelui, expunerea la apă, temperatura și daunele mecanice. Nu presupuneți că toate cablurile acoperite cu PVC sunt potrivite pentru expunere prelungită la UV sau îngropare directă.
Nu. Performanța ignifugă depinde de formularea specifică a materialului, de designul cablului și de standardul de testare aplicabil. Dacă este necesară o performanță ignifugă, solicitați confirmarea versiunii furnizate și a documentației de testare a acesteia.
Selectarea trebuie să țină cont de curentul de sarcină, lungimea cablului, căderea de tensiune, temperatura ambiantă, metoda de instalare, gruparea cablurilor și cerințele electrice locale. Un proiectant electrician calificat ar trebui să verifice dimensiunea finală a conductorului în loc să se bazeze doar pe secțiunea transversală nominală.
Furnizați modelul cablului, tensiunea nominală, secțiunea transversală a conductorului, lungimea necesară, cantitatea totală, mediul de instalare, standardul aplicabil, piața de destinație, cerințele de ambalare și orice cerințe speciale de performanță. Aceste informații ajută furnizorul să evalueze compatibilitatea specificațiilor și să pregătească o ofertă mai precisă.
Firul rotund izolat cu PVC din aluminiu este o opțiune practică pentru instalațiile fixe de joasă tensiune care necesită un conductor ușor și o structură de izolație și înveliș PVC de protecție. Specificațiile de succes depind de mai mult decât de preț: tensiunea nominală, dimensionarea conductorului, compatibilitatea conexiunii, expunerea la mediu și documentația de conformitate influențează toate performanța pe termen lung.
Qiancheng furnizează specificații pentru cablul BLVV pentru evaluarea proiectelor, cu dimensiuni ale conductorilor enumerate de la 2,5 mm² la 70 mm². Dacă achiziționați cablu pentru un proiect de clădire, fabrică sau distribuție electrică, revizuiți cerințele tehnice înainte de a selecta modelul final. Apoi, vizitați pagina produsului Sârmă rotundă izolată din PVC din aluminiu pentru a examina informațiile disponibilecontactaţi-necu dimensiunea dorită, tensiunea, cantitatea, condițiile de instalare și destinația de livrare. Echipa Qiancheng vă poate ajuta să discutați despre specificațiile adecvate și detaliile ofertei pentru proiectul dvs.
