Cablul de alimentare de joasă tensiune Qiancheng din PVC FR rezistent la foc este proiectat pentru distribuția de energie de joasă tensiune acolo unde este necesară performanță ignifugă și rezistentă la foc. Construcția conductorului de aluminiu poate fi specificată pentru servicii de clădire, circuite de alimentare de urgență, instalații industriale și alte proiecte în care greutatea conductorului, condițiile de instalare și cerințele de performanță la foc trebuie luate în considerare împreună.
|
Suprafața secțiunii transversale a conductorului nominal (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistența DC a conductorului de Al (Ω/km) |
Tensiune de testare (kV/5min) |
Ampacity-Al în aer (A) |
Ampacity-Al în sol îngropat direct (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Cablul folosește un conductor de aluminiu pentru transmiterea energiei de joasă tensiune. Construcția din aluminiu poate reduce greutatea conductorului în comparație cu cuprul la o secțiune transversală echivalentă, dar selecția conductorului trebuie să ia în considerare și rezistența, curentul admisibil, căderea de tensiune, metoda de conectare și condițiile de instalare. Valorile din tabelul tehnic oferă punctul de plecare pentru selecția cablului la nivel de proiect.
Construcția rezistentă la foc este menită să ajute la menținerea continuității circuitului în condiții specificate de testare la foc. Nivelul de rezistență la foc necesar trebuie confirmat din standardul de produs aplicabil și din specificațiile proiectului. Rezistența la foc și rezistența la flacără sunt caracteristici de performanță diferite și ar trebui evaluate folosind cerințele de testare corespunzătoare.
PVC-ul ignifug este utilizat pentru izolație și manta exterioară în construcția menționată. Rolul său este de a limita propagarea flăcării în condițiile de testare specificate. Nivelul real de performanță ar trebui verificat prin raportul de testare al produsului relevant, mai degrabă decât să fie dedus doar din numele materialului.
Izolația și grosimea învelișului cresc cu secțiunea transversală a conductorului, conform specificațiilor produsului. Aceste dimensiuni afectează diametrul total al cablului, spațiul de instalare și cerințele de protecție mecanică, astfel încât dimensiunea finală a cablului trebuie verificată în raport cu tava, conducta sau aranjamentul șanțului disponibil.

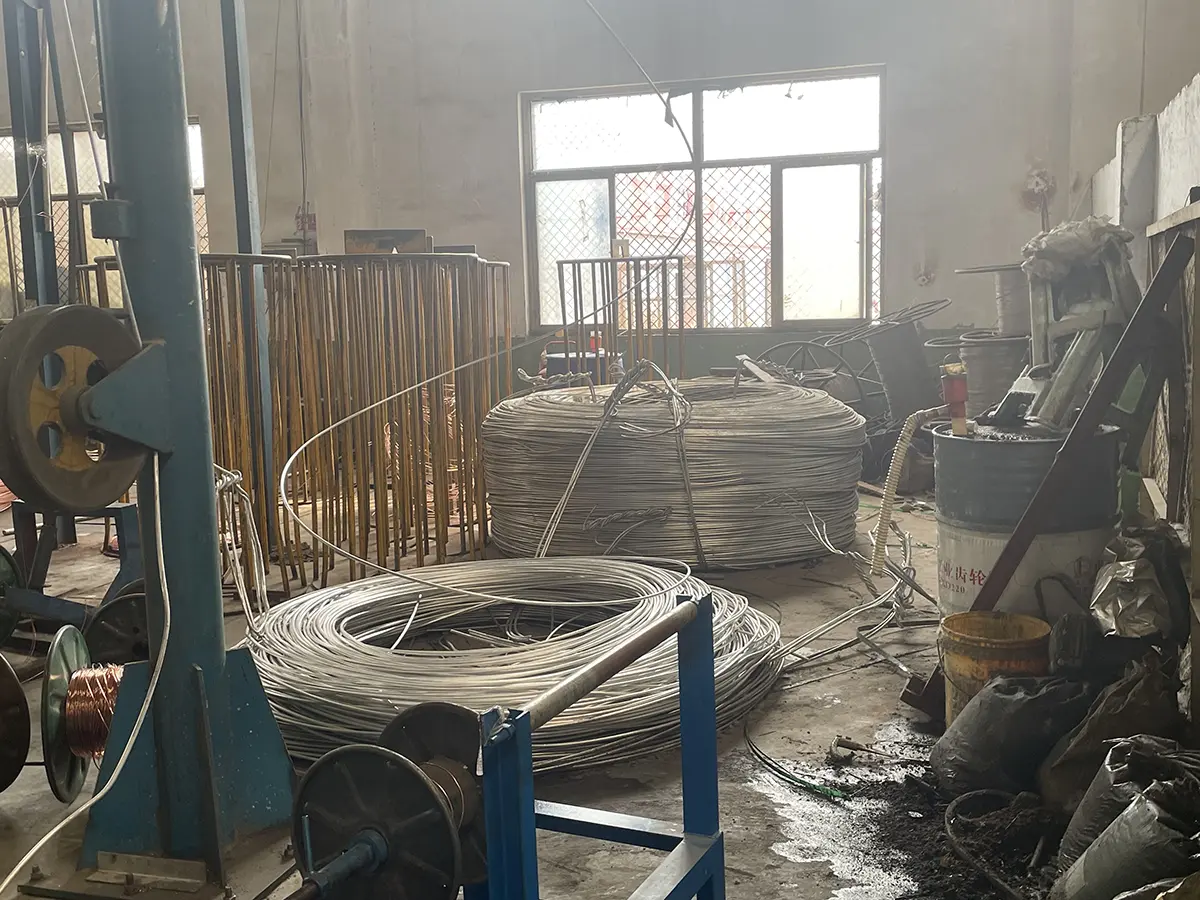

Qiancheng produce cablul prin prelucrarea conductorilor, aplicarea stratului rezistent la foc, extrudarea izolației și extrudarea învelișului. Inspecția de producție poate include rezistența conductorului, verificări dimensionale, performanța izolației și teste relevante de performanță la foc, conform specificațiilor convenite.
Materialele de intrare și de izolație sunt verificate în raport cu cerințele de producție aplicabile înainte de procesare. Rezistența conductorului de aluminiu și consistența dimensională sunt puncte importante de control al calității, deoarece afectează direct performanța electrică și conformitatea cablului finit.
Procesarea conductorilor, aplicarea stratului rezistent la foc și parametrii de extrudare sunt controlați în timpul producției. Izolația și grosimea învelișului sunt verificate în raport cu specificațiile produsului pentru a reduce variația dimensională între loturile de producție.
Înregistrările de producție și inspecție pot fi asociate cu identificarea lotului de cabluri și a bobinei relevante. Pentru comenzile de inginerie, documentele de inspecție necesare, înregistrările de testare și informațiile despre bobine pot fi convenite înainte de producție pentru a sprijini depunerea și acceptarea proiectului.
Inspecția terță parte din fabrică, eșantionarea sau testarea cu martor pot fi aranjate atunci când specificațiile de achiziție o solicită. Sfera inspecției trebuie confirmată în prealabil, astfel încât probele relevante, echipamentele de testare și înregistrările de producție să fie disponibile.
Construcția rezistentă la foc este destinată circuitelor în care funcționarea electrică continuă în timpul unei expuneri definite la foc face parte din cerințele proiectului. Durata de încercare necesară, temperatura flăcării, condițiile mecanice și criteriile de integritate a circuitului trebuie confirmate din standardul aplicabil și din specificațiile de proiect.
Performanța ignifugă se referă la limitarea propagării flăcării de-a lungul cablului în condiții de testare definite. IEC 60332 acoperă testele pe cablurile electrice și din fibră optică în condiții de incendiu, inclusiv metodele verticale de propagare a flăcării pentru cabluri individuale și aranjamente de cabluri grupate.
Pentru proiectele cu cerințe de acceptare a siguranței la incendiu, raportul de testare aplicabil trebuie să identifice construcția cablului testat, dimensiunea conductorului, metoda de testare și rezultatul. Acest lucru este mai util pentru revizuirea tehnică decât să te bazezi doar pe descrieri generale, cum ar fi rezistent la foc sau ignifug.
Pentru cablurile de joasă tensiune necesare pentru a menține integritatea circuitului în timpul incendiului, IEC 60331 oferă metode de testare în condiții de incendiu definite. Diferite părți ale standardului se aplică în funcție de diametrul cablului și aranjamentul de testare, astfel încât metoda de testare exactă ar trebui să fie potrivită cu construcția cablului și cerințele proiectului.

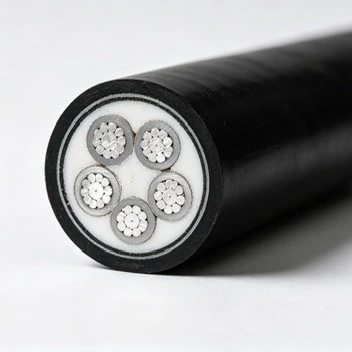

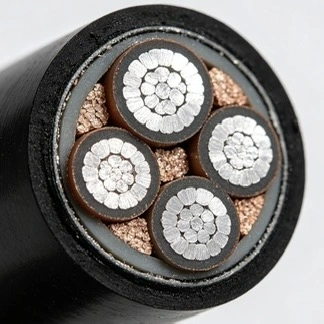

Construcția cablului combină conductorul de aluminiu, stratul rezistent la foc, izolația și mantaua exterioară. Fiecare strat îndeplinește o funcție diferită, astfel încât selecția ar trebui să ia în considerare construcția completă, mai degrabă decât materialul conductor singur.
Conductorul asigură calea electrică pentru circuitul de joasă tensiune. Secțiunea transversală trebuie selectată în funcție de curentul de proiectare, căderea de tensiune admisibilă, condițiile de instalare și cerințele electrice aplicabile.
Stratul rezistent la foc oferă protecție termică în jurul conductorului în timpul expunerii specificate la foc. Performanța sa este evaluată prin testul de rezistență la foc aplicabil, mai degrabă decât prin datele normale de temperatură de funcționare.
Izolația separă conductorul sub tensiune de alte componente conductoare sau externe. Grosimea uniformă a izolației este importantă pentru integritatea electrică și consistența dimensională în timpul producției.
Mantaua exterioară oferă protecție împotriva mediului extern de instalare și contribuie la performanța ignifugă a cablului. Acolo unde este necesară instalarea în aer liber, materialul învelișului și rezistența mediului ar trebui să fie confirmate în raport cu condițiile reale de expunere.
Cablul de alimentare de joasă tensiune rezistent la foc din PVC FR din aluminiu poate fi specificat pentru anumite circuite de joasă tensiune din spitale, școli, centre comerciale, clădiri de birouri și alte facilități publice unde se aplică cerințele de performanță la foc. Circuitele tipice pot include energie de urgență, echipamente legate de incendiu și alte sarcini de joasă tensiune desemnate.
Instalațiile industriale și unitățile de producție pot utiliza cabluri de joasă tensiune rezistente la foc pentru anumite circuite de alimentare de urgență sau esențiale. Dimensiunea cablului trebuie determinată din sarcina echipamentului, curentul de pornire, aranjamentul instalării și limitele necesare pentru căderea de tensiune.
Cablul poate fi luat în considerare pentru distribuția de joasă tensiune și proiecte de renovare în care conductorii de aluminiu sunt potriviti pentru proiectarea electrică și cerințele specificate de performanță la foc. Instalarea poate include canale de cabluri, șanțuri sau alte sisteme de traseu protejate, în funcție de proiect.
Traseele subterane ale cablurilor necesită luarea în considerare a umidității, deteriorărilor mecanice, coroziunii, drenajului și accesului pentru întreținere. Îngroparea directă trebuie utilizată numai acolo unde construcția cablului și specificațiile proiectului o permit, cu protecție suplimentară aplicată acolo unde condițiile amplasamentului o cer.
Înainte de instalarea pe tavă sau pe verticală, inginerii ar trebui să verifice greutatea cablului, cerințele de îndoire, distanța dintre suporturi, disiparea căldurii și numărul de circuite instalate împreună. Conductoarele de aluminiu pot fi utile acolo unde greutatea cablului este un aspect important de instalare, dar dimensionarea electrică rămâne factorul principal de selecție.
Suprafața secțiunii transversale trebuie selectată în funcție de curentul de proiectare și verificată în raport cu căderea de tensiune admisă, condițiile de instalare, temperatura ambientală și gruparea cablurilor. Valorile de intensitate din tabel ar trebui interpretate împreună cu condițiile reale de instalare a proiectului, mai degrabă decât utilizate ca valori universale de câmp.
Rezistența la foc și rezistența la flacără trebuie specificate separat în documentația de achiziție. Dacă un proiect necesită funcționarea continuă a circuitului în timpul incendiului, metoda și durata de testare a integrității la foc necesare trebuie precizate clar. Dacă proiectul necesită doar limitarea răspândirii flăcării, trebuie identificat testul de ignifugare aplicabil.
Instalațiile interioare, exterioare, subterane și cu canale de cablu pot impune cerințe diferite asupra mantalei exterioare și a sistemului de instalare de susținere. Pentru proiectele care implică umiditate, expunere chimică, lumină solară puternică sau risc mecanic ridicat, condițiile de instalare trebuie revizuite înainte de finalizarea construcției cablului.
Pentru comenzile de export și de infrastructură, specificația de achiziție poate defini rezistența conductorului, dimensiunile izolației, tensiunea de testare, testarea performanței la foc, domeniul inspecției și cerințele de documentație. Acordarea acestor articole înainte de producție ajută la evitarea diferențelor între documentele de achiziție și criteriile de acceptare finală.
Pentru o ofertă sau o revizuire tehnică, clienții pot furniza tensiunea nominală, secțiunea transversală a conductorului, lungimea necesară a cablului, metoda de instalare, aplicarea proiectului și standardul aplicabil. Qiancheng poate revizui aceste detalii și poate confirma construcția potrivită a cablului de alimentare de joasă tensiune din aluminiu PVC FR rezistent la foc împreună cu documentele tehnice necesare.
Pentru proiectele care implică circuite rezistente la foc, este de asemenea util să specificați metoda de testare a integrității la foc necesară, nivelul de testare ignifug, cerințele de rezistență a conductorilor și procedura de inspecție înainte de producție. Aceste informații permit echipelor de producție și de control al calității să lucreze cu o specificație tehnică definită.

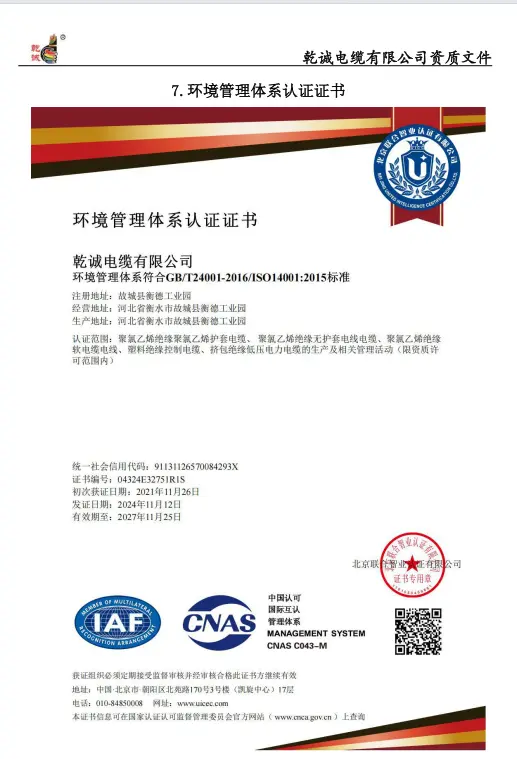

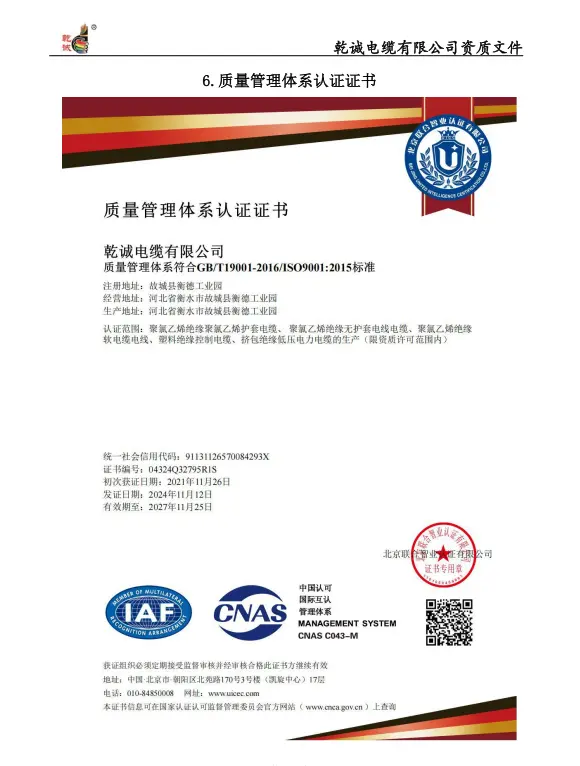

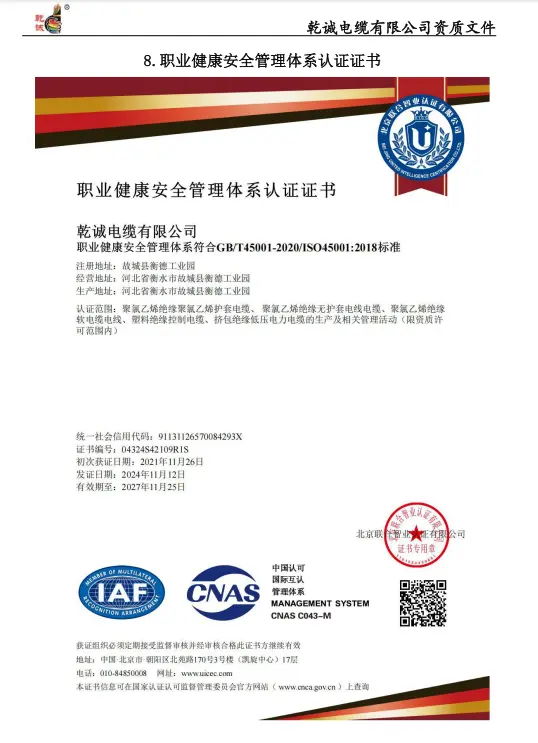

Acolo unde este cazul proiectului, Qiancheng poate furniza documentație referitoare la sistemele de management al calității, mediului și sănătății și siguranței în muncă, inclusiv certificatele ISO9001, ISO14001 și ISO45001.
Licențele de producție și documentele de calificare specifice produsului pot fi furnizate în funcție de cerințele produsului, pieței de destinație și ale proiectului. Clienții trebuie să confirme certificatele exacte necesare pentru reglementările locale sau acceptarea proiectului înainte de a comanda.
Rapoartele de testare de rezistență la foc și ignifugare pot fi furnizate în conformitate cu construcția testată și metoda de testare aplicabilă. Pentru evaluarea tehnică, raportul trebuie verificat în raport cu construcția cablului comandat, dimensiunea conductorului și nivelul de performanță necesar.
Pentru comenzile din străinătate, documentele tehnice pot include specificații în limba engleză, înregistrări de inspecție, documente de acceptare din fabrică, informații despre ambalare și înregistrări de trasabilitate a lotului atunci când sunt incluse în contractul de cumpărare.
R: Se adresează diferitelor caracteristici de performanță la foc. Un cablu ignifug este proiectat pentru a limita propagarea flăcării în condiții de testare definite, în timp ce un cablu rezistent la foc este proiectat pentru a menține integritatea circuitului pentru o perioadă specificată în condițiile de testare la foc aplicabile. Performanța necesară trebuie menționată în specificația proiectului.
R: Aluminiul poate reduce greutatea conductorului în comparație cu cuprul la aceeași zonă nominală a secțiunii transversale. Prin urmare, poate fi luat în considerare pentru proiecte în care greutatea cablului, manipularea instalării și costul materialului sunt factori importanți. Dimensiunea conductorului trebuie totuși selectată în funcție de capacitatea curentului, căderea de tensiune și cerințele electrice aplicabile.
R: Selectarea trebuie să ia în considerare curentul de proiectare, metoda de instalare, temperatura ambiantă, gruparea cablurilor, lungimea circuitului, căderea de tensiune și condițiile de scurtcircuit. Valorile de intensitate din tabel oferă date de referință, dar selecția finală trebuie verificată în raport cu aranjamentul real al instalării.
R: Poate fi luat în considerare pentru circuitele de joasă tensiune în care proiectul necesită construcția corespunzătoare rezistentă la foc. Pentru pompele de incendiu, iluminatul de urgență sau alte echipamente de siguranță, durata necesară a integrității circuitului și standardul local sau de proiect aplicabil trebuie confirmate înainte de selectarea cablului.
R: Utilizarea în aer liber depinde de construcția mantalei, de expunerea la mediu și de metoda de instalare. În cazul în care cablul este expus la lumina solară prelungită, umiditate, substanțe chimice sau deteriorări mecanice, proiectul trebuie să specifice sistemul de instalare și protecție a mediului necesar.
R: Îngroparea directă ar trebui să fie utilizată numai atunci când este permisă de specificațiile cablului și de designul proiectului. Umiditatea solului, coroziunea, protecția mecanică, drenajul și condițiile de funcționare așteptate trebuie evaluate înainte de a alege îngroparea directă. Pot fi necesare conducte sau alte măsuri de protecție în medii solicitante.
A: Da. Inspecția în fabrică, eșantionarea și testarea cu martori pot fi aranjate conform planului de inspecție convenit. Elementele de testare necesare, metoda de eșantionare, documentația și criteriile de acceptare trebuie confirmate înainte de producție.
R: Informațiile utile includ dimensiunea conductorului, lungimea cablului, nivelul de tensiune, metoda de instalare, aplicația, țara de destinație, standardul aplicabil și nivelul necesar de performanță la foc. Dacă specificația cablului nu a fost finalizată, încărcarea proiectului și condițiile de instalare pot fi furnizate pentru o revizuire tehnică inițială.
