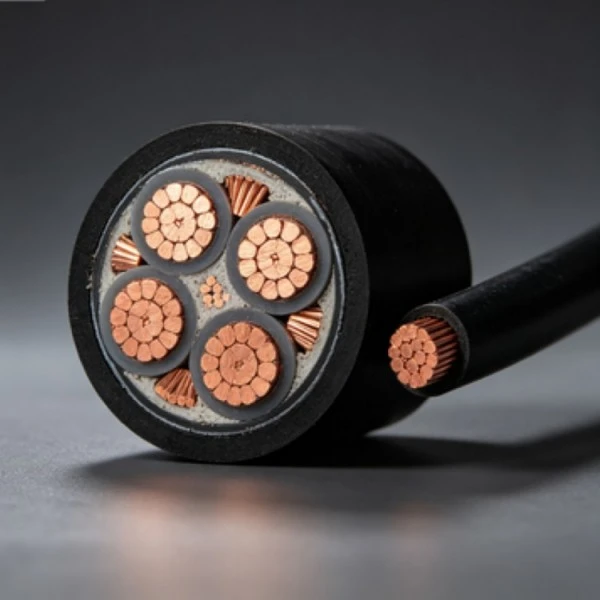

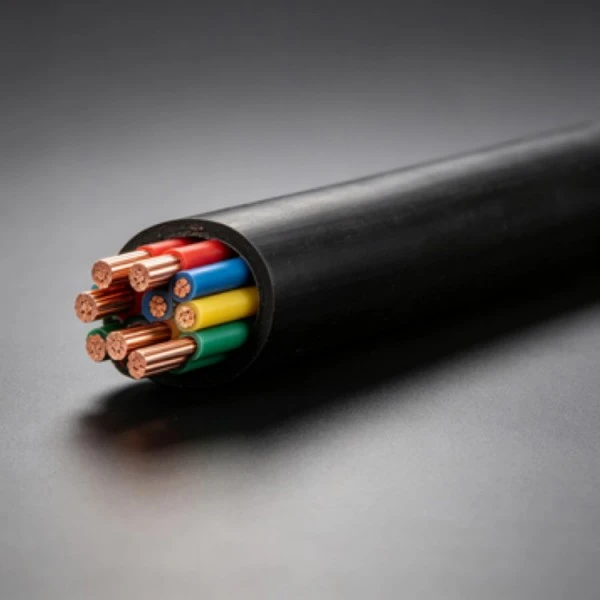

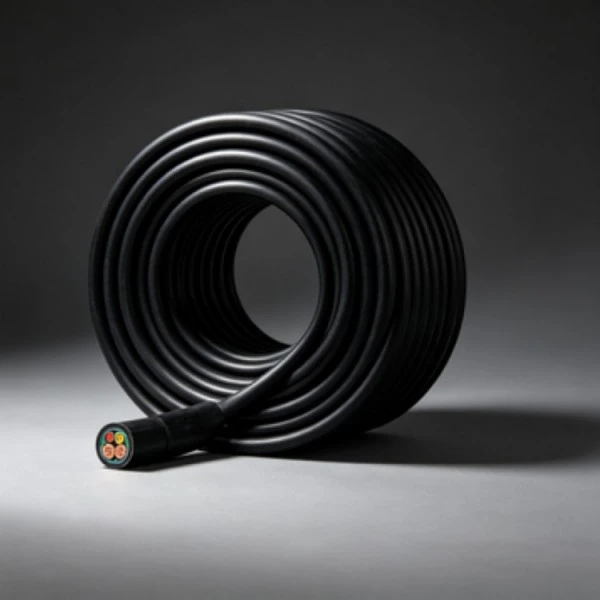

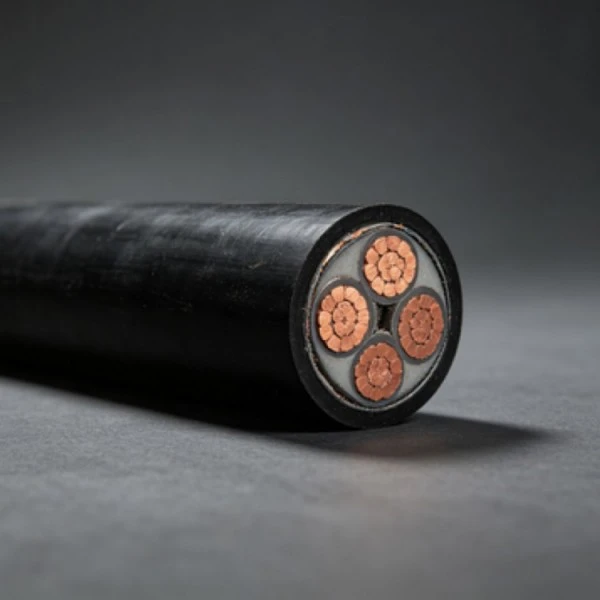

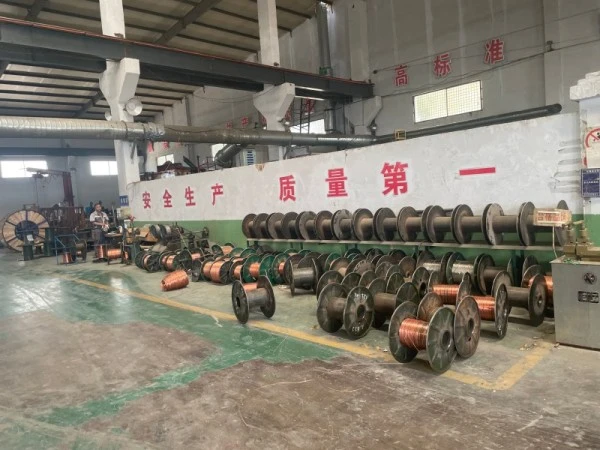

Cablul de alimentare de joasă tensiune din cupru XLPE combină conductorii de cupru cu izolație din polietilenă reticulat (XLPE) pentru transmisia și distribuția energiei de joasă tensiune. Dimensiunile disponibile ale conductorilor acoperă aplicații comune de construcție, echipamente și distribuție, cu construcții de conductoare solide și pline incluse în specificațiile enumerate. Dimensiunea cablului, metoda de instalare și cerințele proiectului trebuie confirmate înainte de producție.
| Secțiune nominală (mm²) | Min. fire conductoare | OD conductor (mm) | Grosimea izolației XLPE (mm) | Aproximativ. izolație OD (mm) | Max. rezistența conductorului la 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

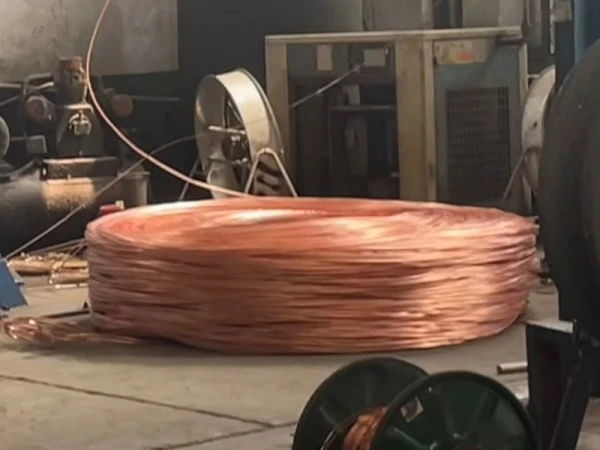

Conductorul asigură calea principală de transport de curent a cablului. Specificațiile furnizate includ atât construcții solide, cât și toroane la secțiuni transversale mai mici, în timp ce dimensiunile mai mari folosesc conductori torți cu mai multe fire. Valorile rezistenței conductorului la 20℃ sunt enumerate în tabelul tehnic pentru verificarea specificațiilor.
Polietilena reticulata asigura izolarea electrica primara in jurul conductorului de cupru. În comparație cu polietilena termoplastică obișnuită, XLPE este în mod obișnuit selectat pentru cablurile de alimentare unde sunt necesare capacități termice mai mari și proprietăți de izolare stabile. Limitele reale de temperatură de funcționare trebuie să respecte specificațiile aplicabile ale produsului.
Diametrul conductorului, grosimea izolației și diametrul aproximativ izolat variază în funcție de secțiunea transversală nominală. Aceste valori sunt importante atunci când se verifică compatibilitatea cablurilor cu terminalele, conductele, canalele de cabluri și alte componente de instalare.
Izolația oferă protecție împotriva manipulării normale în timpul instalării cablului. Cu toate acestea, cablul nu trebuie tratat ca un înlocuitor pentru o construcție flexibilă sau blindată dedicată în care instalația implică mișcare continuă, impact mecanic sever, forță excesivă de tragere sau alte condiții speciale.
Combinația dintre un conductor de cupru și izolație XLPE oferă o construcție convențională de cablu de alimentare de joasă tensiune pentru distribuția electrică. Rezistența conductorului, dimensiunile izolației și cerințele de rezistență la tensiune trebuie verificate în raport cu standardul aplicabil și specificațiile proiectului înainte de acceptare.
Cablul de alimentare de joasă tensiune din cupru XLPE poate fi specificat în funcție de sarcina electrică, mediul de instalare și construcția necesară a conductorului, mai degrabă decât simpla selectare a unei secțiuni transversale pe baza curentului nominal.
Dimensiunile cablului finit trebuie verificate în raport cu specificațiile aplicabile ale produsului. Pentru cerința de testare a tensiunii AC furnizate, cablul rezistă3,5 kV timp de 5 minutefără defalcare la temperatura ambiantă. Procedura de testare aplicabilă și criteriile de acceptare ar trebui să fie confirmate în raport cu standardul relevant pentru cablul comandat.
Identificarea continuă poate include numele producătorului, modelul produsului și tensiunea nominală, în conformitate cu cerințele de marcare aplicabile. Conținutul specific de marcare poate fi confirmat înainte de producție atunci când cablul este furnizat pentru o aplicație de peste mări sau specifică unui proiect.
Inspecția poate acoperi rezistența conductorului, măsurătorile dimensionale, starea izolației și testele electrice specificate. În cazul în care proiectul necesită înregistrări de inspecție în fabrică sau documentație suplimentară de testare, acele cerințe trebuie confirmate atunci când este plasată comanda.
Jurnalele de cabluri pot fi utilizate pentru distribuția energiei în clădiri, fabrici, subsoluri și instalații similare. Cablurile de alimentare și de control trebuie aranjate conform proiectării electrice, cu o distanță suficientă pentru disiparea căldurii și acces pentru inspecție. Suporturile, intervalele de fixare și separarea cablurilor trebuie să respecte specificațiile de instalare aplicabile.
Pentru îngroparea directă, traseul cablului, adâncimea de îngropare, condițiile solului și protecția mecanică trebuie determinate în conformitate cu proiectul proiectului. Obiectele ascuțite și solicitările mecanice excesive trebuie evitate în timpul așezării. În cazul în care instalația poate fi expusă la excavare sau impact extern, trebuie luată în considerare o protecție mecanică suplimentară.
Instalarea conductelor poate fi utilizată pentru cablarea ascunsă în pereții despărțitori, structuri de podea și alte rute protejate. Interiorul conductei trebuie să fie liber de reziduuri și margini ascuțite, iar tragerea cablului trebuie să rămână în limitele mecanice permise. Îmbinările cablurilor ar trebui să fie amplasate în cutii de joncțiune accesibile sau în echipamente de distribuție, mai degrabă decât în interiorul secțiunilor de conducte ascunse.
Instalațiile verticale înalte necesită atenție la greutatea cablului și la aranjamentul de fixare. Cablurile ar trebui să fie susținute la intervale adecvate, mai degrabă decât să permită ca greutatea lor completă să acționeze asupra unui singur punct de conectare. Sistemul de fixare ar trebui, de asemenea, să prevină mișcarea excesivă și solicitarea mecanică în timpul serviciului.
Instalarea în exterior necesită luarea în considerare a luminii solare, temperaturii, umidității, protecției mecanice și construcției mantalei cablului. Pentru traseul deasupra capului, ar trebui prevăzute suporturi și spații libere adecvate. În cazul în care cablul este expus la condiții în afara domeniului de aplicare nominal, poate fi necesară o manta alternativă sau o construcție de cablu.
Specificațiile enumerate variază de la 1,5 mm² la 400 mm². Dimensiunile mai mici includ opțiuni de conductor solid și torți, în timp ce dimensiunile mai mari folosesc construcții toroane cu mai multe fire. Dimensiunea necesară trebuie selectată în funcție de curentul de sarcină, căderea de tensiune, metoda de instalare și cerințele electrice aplicabile.
Conductoarele solide folosesc un singur fir conductor, în timp ce construcțiile cu toroane constau din mai multe fire. Conductorii solidi pot fi adecvați pentru cablarea fixă acolo unde flexibilitatea nu este o cerință majoră. Conductoarele spiralate asigură o manipulare mai ușoară acolo unde cablul trebuie direcționat în jurul echipamentelor sau prin căi de instalare mai complicate.
Furnizați secțiunea transversală a conductorului, construcția conductorului, tensiunea nominală, lungimea necesară a cablului, cantitatea, metoda de instalare și destinația de livrare. Pentru comenzile de proiect, standardul aplicabil, documentele de inspecție, cerințele de marcare și specificațiile de ambalare ar trebui, de asemenea, confirmate.
Lungimile personalizate ale cablurilor și marcajele de identificare pot fi discutate în funcție de specificațiile de producție și cantitatea de comandă. Pentru comenzile personalizate, furnizați lungimea necesară, toleranța, conținutul de marcare, metoda de ambalare și programul de livrare, astfel încât aceste detalii să poată fi revizuite înainte de producție.
În funcție de standardul de produs aplicabil și de specificația de achiziție, inspecția poate include rezistența conductorului, măsurători dimensionale, verificări legate de izolație și testare de rezistență la tensiunea AC. Dacă un proiect necesită un anumit raport de testare din fabrică sau un format de inspecție, acest lucru ar trebui să fie declarat înainte de producție.
Poate fi luat în considerare pentru aplicații în aer liber sau subterane atunci când construcția cablului și mantaua selectate sunt adecvate pentru mediul de instalare. Condițiile solului, umiditatea, lumina soarelui, încărcarea mecanică și temperatura de instalare trebuie revizuite înainte de confirmarea specificațiilor.
O construcție standard de cablu de alimentare de joasă tensiune nu ar trebui specificată automat pentru tragere continuă, îndoire repetată sau mișcare de torsiune. Echipamentele cu aceste cerințe necesită, în mod normal, o construcție flexibilă de cablu, special evaluată pentru serviciul mobil.
Confirmați modelul produsului, secțiunea transversală a conductorului, construcția conductorului, dimensiunile izolației, lungimea cablului, marcajul și standardul aplicabil. Pentru proiectele repetate, păstrarea consecvenței acestor specificații ajută la reducerea diferențelor dintre loturile de producție și simplifică inspecția primită.
Furnizați dimensiunea conductorului necesară, construcția, lungimea cablului, cantitatea, metoda de instalare și destinația.Qianchengpoate revizui cerințele tehnice și poate confirma specificațiile și documentația disponibile înainte de producție.
