Cablu de alimentare izolat XLPE 8.7/15kV

Cablul de alimentare izolat Qiancheng 8.7/15kV XLPE este utilizat în sistemele de distribuție a energiei de medie tensiune de clasa 15kV, inclusiv noi instalații, îmbunătățiri de rețea și proiecte industriale de energie. Gama de produse acoperă opțiuni de conductoare din cupru și aluminiu, diferite zone de secțiune transversală și construcții blindate sau neblindate. Qiancheng menține înregistrări interne de testare și producție pentru a sprijini inspecția, identificarea loturilor și trasabilitatea produsului.

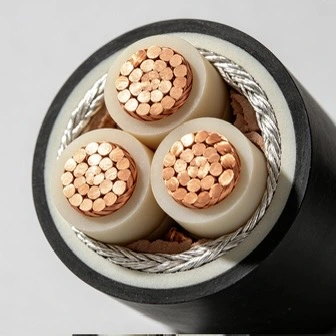

Construcție și caracteristici ale produsului

Izolație XLPE și performanță electrică

Izolația XLPE are pierderi dielectrice mai mici decât izolația convențională din PVC și este utilizată pe scară largă în sistemele de cabluri de medie tensiune. Structura sa reticulat oferă caracteristicile termice și electrice necesare pentru funcționarea continuă la nivelul de tensiune specificat. Datele de producție furnizate specifică o toleranță a grosimii izolației de ±0,05 mm, în timp ce toleranța reală și cerințele de testare trebuie verificate în raport cu specificațiile aplicabile ale produsului.

Ecran metalic pentru funcționare la medie tensiune

Cablul încorporează o structură de ecranare cu bandă dublă de cupru, cu o rată specificată de suprapunere de ≥25%. Ecranul metalic face parte din sistemul de control al câmpului electric al cablului și oferă o cale definită pentru curentul legat de defecțiune în conformitate cu construcția selectată. Testele de descărcare parțială și de rezistență la tensiune pot fi incluse în inspecția produsului finit în conformitate cu cerințele tehnice aplicabile.

Construcție opțională fără halogeni și cu emisii reduse de fum

Poate fi specificată o opțiune de înveliș fără halogen, cu emisii reduse de fum, acolo unde cerințele proiectului de performanță la foc necesită reducerea emisiilor de fum și gaze corozive în timpul arderii. Datele tehnice furnizate indică o transmisie a luminii de ≥70% pentru condiția de testare aplicabilă. Pentru proiectele cu cerințe specifice de aprobare de securitate la incendiu, standardul necesar, raportul de testare și documentația trebuie confirmate înainte de producție.

Opțiuni de conductoare din cupru și aluminiu

Construcțiile conductorilor din cupru și aluminiu permit ca cablul să fie adaptat la diferite cerințe electrice, de instalare și de costuri ale proiectului. Cuprul oferă o conductivitate electrică mai mare, în timp ce aluminiul poate reduce greutatea conductorului și poate fi luat în considerare acolo unde greutatea cablului și logistica instalării pe distanțe lungi sunt importante. Selecția finală ar trebui să țină cont de puterea, căderea de tensiune, lungimea cablului, condițiile de instalare și cerințele de terminare.

Gama de zone de secțiune transversală

Specificațiile enumerate acoperă o gamă largă de dimensiuni ale conductorilor, datele furnizate incluzând construcții cu un singur și trei miez. Disponibilitatea, lungimea de producție și configurația conductorului trebuie confirmate conform specificațiilor cerute. Pentru comenzile de proiect, materialul conductorului, aria secțiunii transversale, aranjamentul miezului, construcția mantalei și lungimea cablului trebuie să fie precizate clar în anchetă.

Opțiuni de instalare în aer liber și îngropat direct

Cablul poate fi furnizat în construcții pentru canale de cablu, tuneluri, șanțuri și aplicații îngropate direct. Acolo unde este necesară o protecție mecanică suplimentară, poate fi luată în considerare o construcție blindată. Materialul învelișului, condițiile solului, expunerea la UV, umiditatea, contactul chimic și sarcinile mecanice externe ar trebui revizuite împreună, mai degrabă decât selectarea cablului numai în funcție de tensiunea nominală.

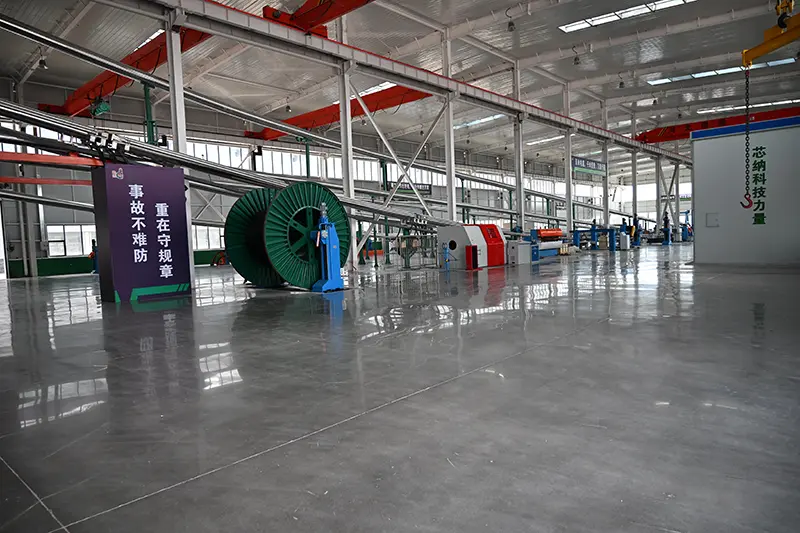

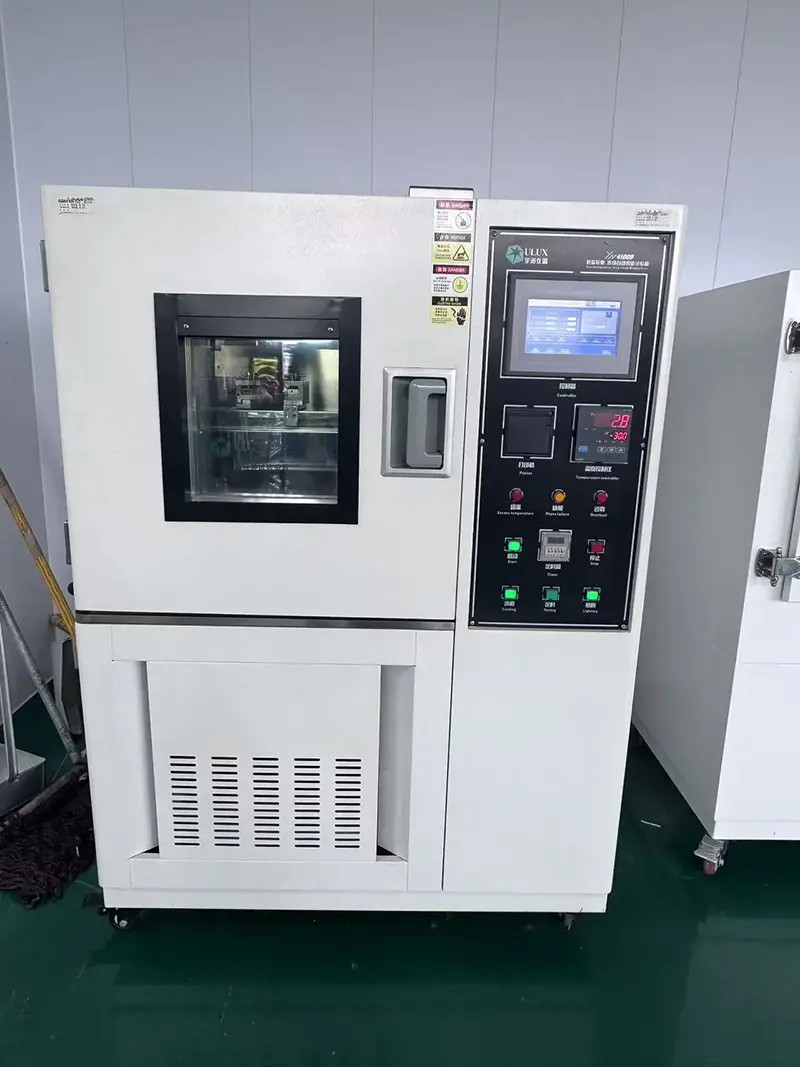

Inspecție de producție și calitate

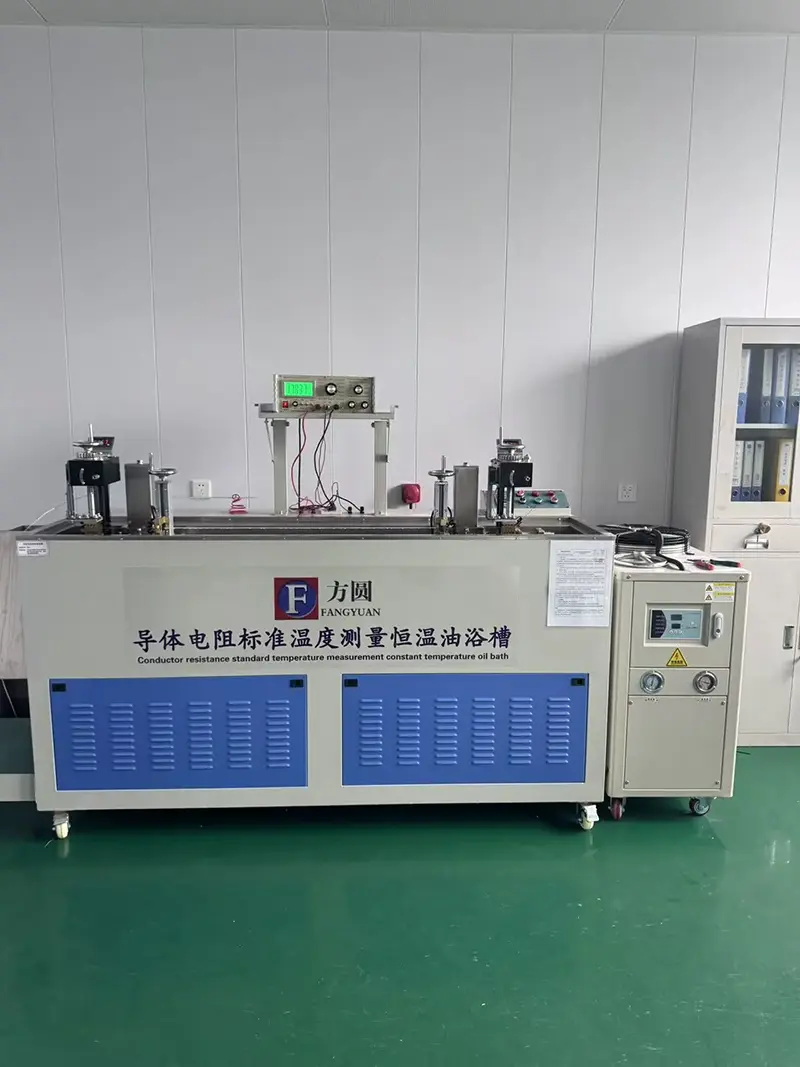

Qiancheng menține înregistrări de producție și testare pentru produse prin cablu, cu inspecție care acoperă cerințele electrice și dimensionale relevante, în conformitate cu specificația selectată. În funcție de comandă, documentația de inspecție poate include rezistența conductorului, testele legate de izolație, rezultatele rezistenței la tensiune și alte înregistrări ale testelor specificate. Identificarea lotului sprijină trasabilitatea între cablul finit și documentația de producție.

Specificațiile produsului și parametrii tehnici

Considerații de inginerie și selecție

Izolație și fiabilitate electrică

Selectarea cablului de medie tensiune necesită atenție la starea de izolație, controlul câmpului electric și cerințele de testare electrică aplicabile proiectului. Izolația XLPE și sistemul de ecranare metalic lucrează împreună ca parte a structurii de izolație a cablului. Pentru instalațiile în zone umede sau expuse chimic, materialul învelișului și rezistența mediului ar trebui, de asemenea, verificate în loc să se bazeze doar pe tensiunea nominală.

Cerințe de performanță la foc

Pentru instalațiile de tranzit feroviar, tunelurile subterane, spitale și alte infrastructuri închise, cerințele de performanță la foc pot afecta alegerea construcției mantalei. În cazul în care este specificat un cablu fără halogen, cu emisii reduse de fum, standardele de testare necesare pentru fum, flacără și emisii de gaze trebuie confirmate cu specificația proiectului înainte de a comanda.

Selectarea dirijorului pentru condițiile proiectului

Versiunile din cupru și aluminiu trebuie comparate folosind parametrii electrici și de instalare reali. Factorii importanți includ rezistența conductorului, curentul permis, căderea de tensiune, greutatea cablului, lungimea traseului, metoda de terminare și costul de instalare. Valorile de intensitate din tabelul tehnic trebuie utilizate împreună cu condițiile reale de pozare ale proiectului, deoarece curentul admisibil depinde de instalație și de factorii de mediu.

Eșantionul, producția și consecvența inspecției

Pentru achiziția proiectului, specificația eșantionului ar trebui să se potrivească cu specificația finală de producție în materialul conductorului, aria secțiunii transversale, configurația miezului, izolația, mantaua și tensiunea nominală. Înregistrările de inspecție a loturilor oferă o referință practică pentru verificarea produselor finite față de cerințele tehnice convenite înainte de expediere.

Documentație pentru export și acceptare a proiectului

Pentru proiectele de peste mări, documentele tehnice necesare trebuie identificate înainte de producție. În funcție de cerințele contractului și destinației, pachetul de documente poate include specificații de produs, rapoarte de testare, înregistrări de inspecție și certificate cerute de proiect sau de reglementările aplicabile. Documentația chineză și engleză poate fi pregătită acolo unde este cerut de comandă.

Metode de așezare

Metode de așezare și note de construcție

Cablul de alimentare izolat Qiancheng 8.7/15kV XLPE poate fi instalat pe canale de cabluri, în tuneluri de cabluri, șanțuri de cabluri și conducte în funcție de construcția selectată. Îngroparea directă poate fi luată în considerare acolo unde solul și condițiile mecanice sunt adecvate; construcția blindată este utilizată în general atunci când este necesară o protecție mecanică suplimentară.

În timpul instalării, raza minimă de îndoire specificată trebuie menținută, iar cablul trebuie protejat de muchii ascuțite și forțe excesive de tragere. Acolo unde temperatura ambientală este sub 0℃, cerințele de instalare furnizate necesită preîncălzirea cablului la peste 5℃ înainte de așezare. Cablurile de curent alternativ cu un singur conductor nu trebuie instalate separat în conducte de oțel, deoarece încălzirea indusă cu curenți turbionari poate afecta funcționarea cablului.

Scenarii de aplicare

Distribuție de energie industrială și minieră

Aplicațiile obișnuite includ distribuția de energie de medie tensiune în mine, uzine chimice și instalații industriale mari. Construcția finală trebuie selectată în funcție de sarcină, traseul de instalare, expunerea la mediu și nivelul necesar de protecție mecanică.

Transport urban și infrastructură de utilități

Rețelele de distribuție de medie tensiune din instalațiile de tranzit feroviar și tunelurile subterane de utilități pot necesita considerații suplimentare privind performanța la incendiu. Acolo unde specificațiile proiectului necesită materiale fără fum și fără halogeni, poate fi specificată construcția corespunzătoare a mantalei.

Rețele de utilități și substații

Cablul poate fi aplicat la circuitele de distribuție și transport de medie tensiune asociate cu noi substații, renovarea rețelei și distribuția regională de energie. Dimensiunea conductorului și metoda de instalare ar trebui să se potrivească cu sarcina calculată și cu condițiile de traseu.

Clădiri publice și comerciale

Spitalele, complexele comerciale și alte clădiri mari pot utiliza sisteme de cabluri de medie tensiune pentru distribuția internă sau de intrare a energiei. Performanța la foc, spațiul de trasare, protecția mecanică și accesul la întreținere ar trebui luate în considerare împreună atunci când se determină construcția cablului.

FAQ

Î1: Ce face scutul dublu cu bandă de cupru într-un cablu de medie tensiune?

R: Scutul cu bandă de cupru face parte din sistemul de control al câmpului electric și de împământare. Specificațiile furnizate oferă o rată de suprapunere a ecranului de ≥25%, în timp ce testele de descărcare parțială și rezistență la tensiune pot fi utilizate pentru a verifica starea electrică a cablului finit în conformitate cu cerințele aplicabile.

Î2: De ce este utilizat XLPE în locul izolației convenționale din PVC pentru această clasă de tensiune?

R: XLPE are caracteristici electrice și termice care îl fac utilizat pe scară largă în cablurile de alimentare de medie tensiune, inclusiv pierderi dielectrice mai mici și rezistență la îmbătrânirea copacilor de apă. Performanța reală a izolației trebuie evaluată împreună cu construcția cablului, rezultatele testelor și condițiile de instalare.

Î3: Când ar trebui luată în considerare o versiune fără halogen și cu emisii reduse de fum?

R: Poate fi luat în considerare atunci când specificația proiectului pune un accent deosebit pe generarea de fum, conținutul de halogeni sau produsele de combustie corozive. Acest lucru este comun în infrastructura închisă sau dens ocupată. Standardul aplicabil de performanță la foc și documentația de testare necesară trebuie confirmate înainte de a comanda.

Q4: Cablul poate fi instalat în minele umede sau în fabrici chimice?

R: Poate fi luat în considerare pentru aceste medii atunci când mantaua selectată și construcția cablului se potrivesc condițiilor reale. Umiditatea, expunerea chimică, temperatura, condițiile solului și sarcinile mecanice trebuie revizuite în timpul selecției. Numai prezența izolației XLPE nu determină dacă un cablu este adecvat pentru fiecare mediu industrial.

Î5: Când este necesară construcția blindată?

R: Construcția blindată este în general luată în considerare acolo unde cablul poate suferi forțe mecanice suplimentare, în special în instalațiile îngropate direct. Pentru canalele de cabluri, tuneluri și șanțuri protejate, o construcție neblindată poate fi adecvată atunci când condițiile de instalare asigură o protecție mecanică suficientă.

Î6: Ce dimensiuni și configurații ale conductorilor sunt disponibile?

R: Tabelul tehnic furnizat acoperă mai multe configurații cu un singur și trei miez cu diferite dimensiuni ale conductorilor de cupru și aluminiu. Materialul conductorului necesar, aria secțiunii transversale, numărul de miezuri și lungimea cablului trebuie confirmate în raport cu metoda de calcul și instalare a sarcinii proiectului.

Q7: Cum ar trebui să fie selectați conductorii de cupru și aluminiu?

R: Cuprul și aluminiul trebuie comparate în funcție de capacitatea de purtare a curentului, rezistența conductorului, căderea de tensiune, greutatea cablului, lungimea traseului, cerințele de terminare și condițiile de instalare. Valorile nominale curente din tabel sunt valori de referință pentru condițiile de instalare menționate și nu trebuie tratate ca valori universale pentru fiecare proiect.

Î8: Ce ar trebui verificat înainte de instalarea directă îngropată?

R: Verificați construcția cablului, cerințele de armătură, condițiile solului, traseul de îngropare, protecția mecanică, raza de îndoire și temperatura de instalare aplicabilă. Obiectele ascuțite trebuie îndepărtate de pe traseul cablului, iar instalarea trebuie să urmeze procedurile de manipulare și testare specificate în proiect. Pentru cablurile de curent alternativ cu un singur conductor, aranjarea în interiorul conductelor metalice ar trebui, de asemenea, revizuită pentru a evita încălzirea indusă excesivă.

Când solicitați o ofertă, furnizați tensiunea nominală, materialul conductorului, aria secțiunii transversale, configurația miezului, lungimea cablului, metoda de instalare și mediul de aplicare. Aceste informații permit verificarea construcției cablului și a documentației tehnice în raport cu cerințele reale ale proiectului.
