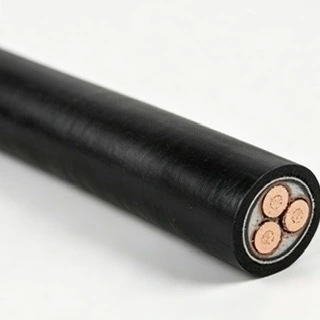

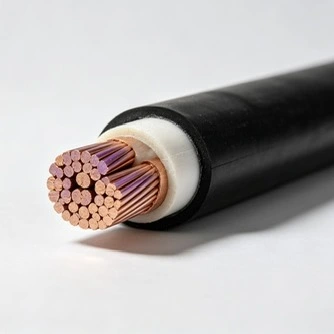

Pentru proiectele de infrastructură interne și internaționale, cablul de alimentare izolat Qiancheng 6/10kV XLPE este proiectat pentru aplicații de distribuție a energiei de medie tensiune. Produsul este disponibil cu conductori din cupru sau aluminiu și poate fi specificat pentru diferite dimensiuni ale conductorilor și condiții de instalare. Qiancheng menține înregistrările de producție și testare pentru a sprijini controlul calității la nivel de lot și trasabilitatea produsului.
|
Suprafața secțiunii transversale a conductorului nominal (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistență DC Cu (Ω/km) |
Rezistență DC Al (Ω/km) |
Tensiune de testare (kV/5min) |
Ampacity-Cu în aer (A) |
Ampacity-Al în aer (A) |
Ampacity-Cu în sol îngropat direct (A) |
Ampacity-Al în sol îngropat direct (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Sistemul de izolație XLPE asigură o izolare electrică stabilă pentru distribuția de medie tensiune. Performanța sa depinde de calitatea izolației, designul conductorului, structura de ecranare și instalarea corectă. Specificațiile cablului trebuie selectate în funcție de tensiunea nominală, curentul de operare, mediul de instalare și standardul de cablu aplicabil.
Stratul de ecranare metalic asigură o cale electrică controlată în jurul conductorului izolat și susține întregul sistem de izolație. Ecranarea, îmbinarea și terminarea corespunzătoare sunt importante pentru menținerea performanței electrice după instalare, în special în rețelele de distribuție de medie tensiune.
Conductoarele de cupru și aluminiu sunt disponibile pentru diferite cerințe ale proiectului. Cuprul oferă o conductivitate electrică mai mare, în timp ce aluminiul are o densitate mai mică și poate reduce greutatea cablului. Selectarea conductorului ar trebui să ia în considerare capacitatea curentă, căderea de tensiune, spațiul de instalare, greutatea cablului și costul proiectului, mai degrabă decât materialul conductorului singur.
Dimensiunile enumerate acoperă diferite cerințe de încărcare și condiții de instalare. Selecția finală ar trebui să se bazeze pe curentul de funcționare calculat, căderea de tensiune admisibilă, cerințele de rezistență la scurtcircuit, condițiile ambientale, metoda de așezare și cerințele aplicabile de proiectare electrică.
Pentru tunelurile subterane, spitale, instalațiile de tranzit feroviar și alte locații închise, cerințele de performanță la incendiu ale cablurilor trebuie confirmate în timpul etapei de proiectare electrică. Pot fi specificate construcții fără halogeni și cu emisii reduse de fum acolo unde proiectul necesită emisii mai mici de fum și gaze corozive reduse. Construcția necesară trebuie confirmată în raport cu standardele locale aplicabile și specificațiile proiectului.
Pentru distribuția de energie pe distanțe lungi, greutatea cablului și condițiile de instalare pot fi factori importanți în alegerea conductorului. Conductoarele din aluminiu pot reduce greutatea totală a cablului, în timp ce cuprul poate fi selectat acolo unde este necesară o conductivitate mai mare sau un aranjament mai compact al conductorului. Alegerea finală ar trebui să se bazeze pe calculul electric și pe condițiile de instalare.
Pentru proiectele de infrastructură și export, înregistrările de producție și documentația de testare ajută la asigurarea trasabilității de la producție până la livrare. Qiancheng menține înregistrări de producție și testare legate de loturi, care pot sprijini inspecția clienților și documentația privind calitatea proiectului în conformitate cu cerințele comenzii.
Proiectele de export pot necesita certificate de fabrică, înregistrări de inspecție, specificații tehnice și alte documente justificative. Cerințele de documentare trebuie confirmate înainte de producție, astfel încât documentele furnizate să corespundă contractului, procedurii de inspecție și cerințelor pieței de destinație.
Produsul poate fi utilizat în sistemele de distribuție a energiei de medie tensiune 6/10kV care deservesc parcuri industriale, facilități miniere, tuneluri municipale de utilități, infrastructură de tranzit feroviar, spitale și substații urbane. Construcția cablului și dimensiunea conductorului trebuie selectate în funcție de mediul specific de instalare și sarcina electrică.
Când temperatura ambientală este sub 0℃, instalarea trebuie să respecte temperatura de manipulare specificată de producător. Acolo unde este necesară preîncălzirea, cablul trebuie adus peste 5℃ înainte de așezare. În timpul instalării, evitați îndoirea excesivă, impactul și contactul cu marginile ascuțite care ar putea deteriora mantaua sau izolația.
Învelișurile cablurilor trebuie protejate împotriva tăierilor, abraziunii și impactului mecanic în timpul transportului și așezării. Pentru instalațiile subterane, sunt necesare proceduri adecvate de etanșare, îmbinări și terminare pentru a limita pătrunderea apei. Raza de îndoire specificată și tensiunea de tragere trebuie de asemenea respectate în timpul instalării.
Cablurile de curent alternativ cu un singur conductor nu trebuie direcționate individual prin conducte de oțel feromagnetic, deoarece curenții induși pot provoca încălzire suplimentară. Acolo unde este necesară protecția conductelor, aranjamentul cablului trebuie proiectat în conformitate cu cerințele aplicabile de instalare electrică.

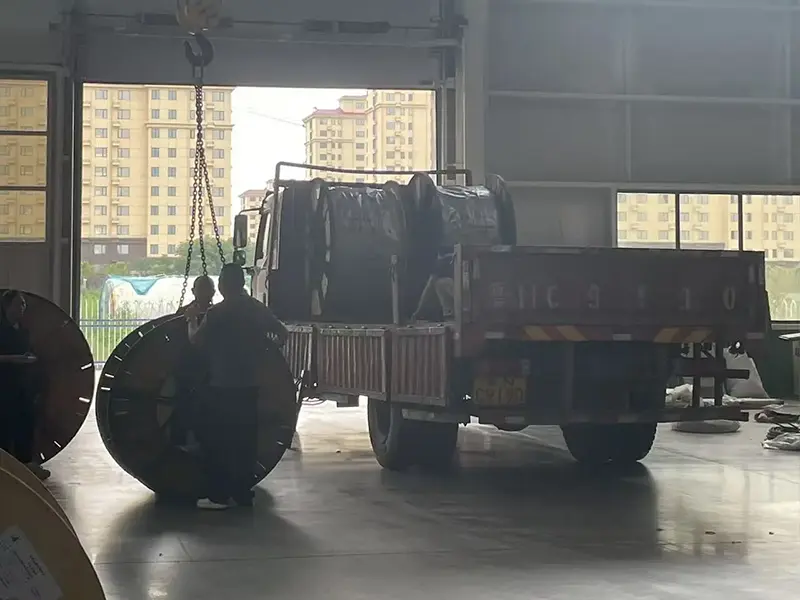

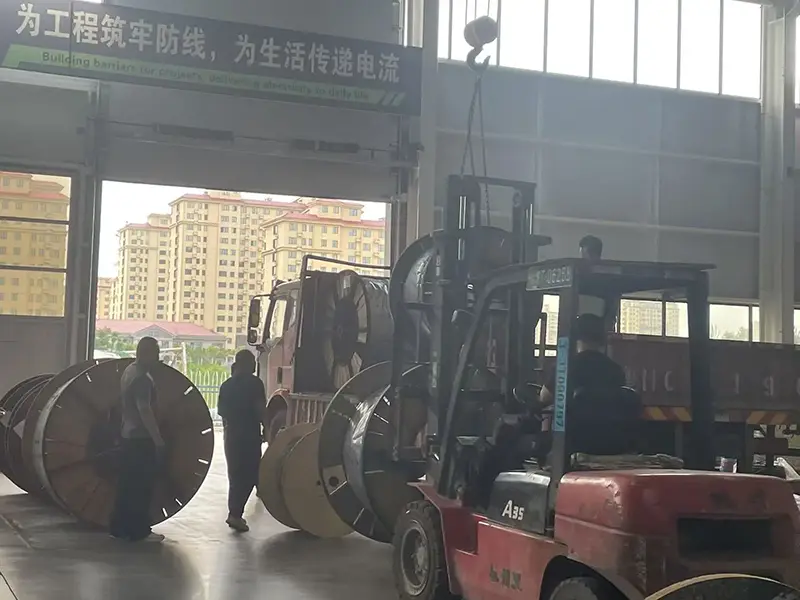

Pachetul de livrare poate include certificate de fabrică, înregistrări de inspecție, specificații tehnice și informații despre trasabilitatea lotului conform cerințelor comenzii. Pentru proiectele de peste mări, documentația chineză-engleză poate fi pregătită atunci când este necesar pentru vamă, inspecție sau predarea proiectului.
Pentru selectarea specificațiilor, clienții pot furniza nivelul necesar de tensiune, materialul conductorului, aria secțiunii transversale, lungimea cablului, metoda de instalare și condițiile de aplicare. Qiancheng poate revizui aceste cerințe și poate furniza produsul și documentația tehnică corespunzătoare pentru comandă.
R: Este potrivit pentru sistemele de distribuție a energiei de medie tensiune din parcuri industriale, facilități miniere, tuneluri municipale de utilități, infrastructură de tranzit feroviar, spitale și substații urbane. Construcția specifică trebuie selectată în funcție de mediul de instalare, cerințele de încărcare și standardele aplicabile.
R: Poate fi specificată o construcție fără halogen, cu emisii reduse de fum, atunci când proiectul o cere. Cerințele sale de performanță la foc trebuie confirmate în raport cu standardul aplicabil de cablu, codul local de incendiu și specificațiile proiectului înainte de producție.
R: Selecția depinde de capacitatea curentului, căderea de tensiune, dimensiunea conductorului, greutatea cablului, condițiile de instalare și costul proiectului. Cuprul este în general luat în considerare acolo unde este necesară o conductivitate mai mare, în timp ce aluminiul poate fi luat în considerare atunci când greutatea mai mică a cablului este un factor important al proiectului.

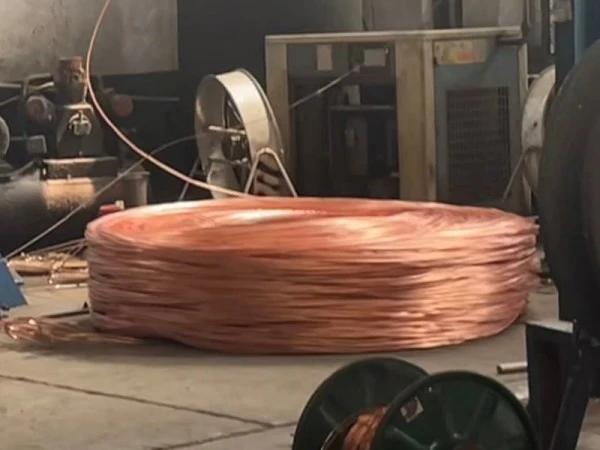

R: Calitatea producției este controlată prin inspecția materialelor, controlul procesului de fabricație și testarea produsului finit. Înregistrările de producție și de testare legate de loturi sunt păstrate pentru a sprijini cerințele de trasabilitate și de inspecție a clienților.
R: Instalarea trebuie să respecte temperatura minimă de manipulare specificată și instrucțiunile producătorului. Când temperatura mediului ambiant este sub 0℃, poate fi necesară preîncălzirea la peste 5℃ înainte de așezare. De asemenea, cablul trebuie protejat de îndoirea excesivă, impact și muchii ascuțite.
R: În general, acest aranjament ar trebui evitat deoarece un cablu de curent alternativ cu un singur conductor în interiorul unei conducte de oțel feromagnetic poate genera curenți induși și căldură suplimentară. Aranjamentul conductelor și gruparea cablurilor trebuie proiectate în conformitate cu cerințele de instalare aplicabile.
