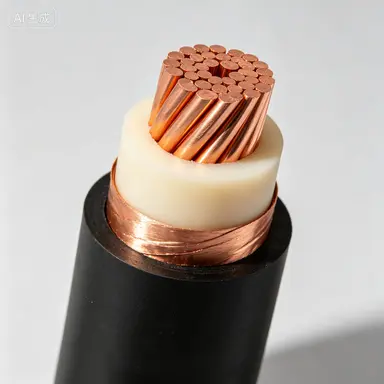

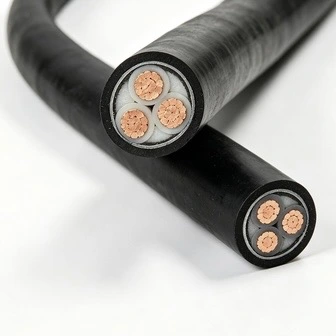

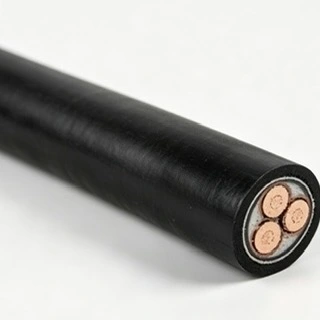

Cablul de alimentare izolat Qiancheng 26/35kV XLPE este alegerea preferată pentru achizițiile de inginerie. Are calitate stabilă, conformitate deplină și fiabilitate ridicată. Este aplicat pe scară largă pentru construcția nouă a rețelelor electrice principale de 35 kV, precum și pentru renovarea și modernizarea liniilor de alimentare cu energie existente.
|
Suprafața secțiunii transversale a conductorului nominal (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistența DC a conductorului de Cu (Ω/km) |
Rezistența DC a conductorului de Al (Ω/km) |
Tensiune de testare (kV/5min) |
Ampacitatea Cu în aer (A) |
Ampacitatea Al în aer (A) |
Ampacitatea Cu în sol îngropat direct (A) |
Ampacitatea Al în sol îngropat direct (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Raza de curbare
Raza de îndoire admisă pentru cablul cu un singur conductor: 20 (d+D) ±5%
Raza de îndoire admisă pentru cablul cu mai multe fire: 15 (d+D) ±5%
D = Diametrul exterior real al cablului (mm)
d = Diametrul real al conductorului (mm)
Temperatura de așezare
Preîncălzirea este obligatorie dacă așezarea este efectuată sub 0℃.
Diferența de înălțime de așezare
Nu există restricții privind diferența verticală de înălțime pentru pozarea cablurilor.

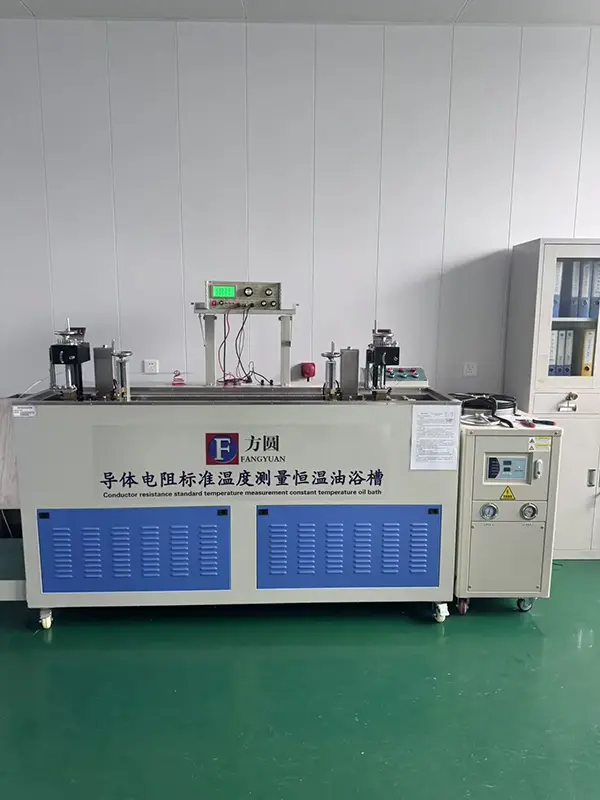

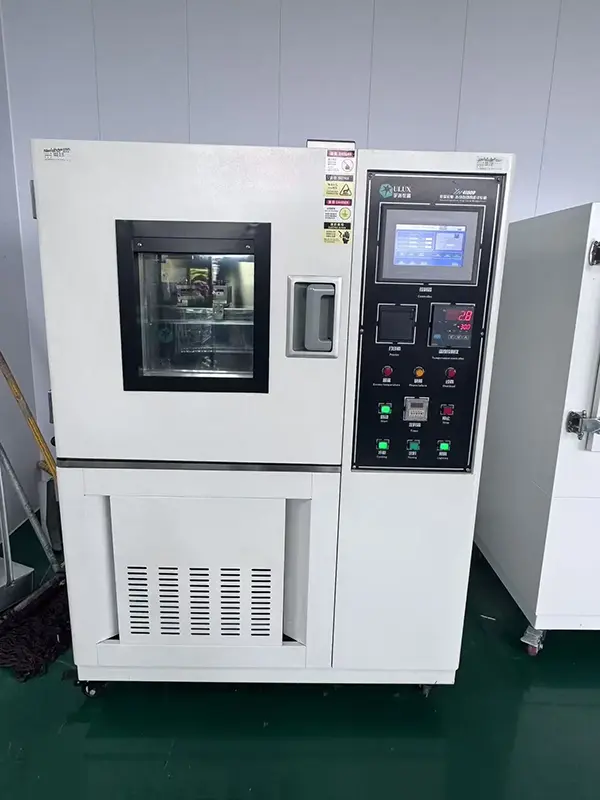

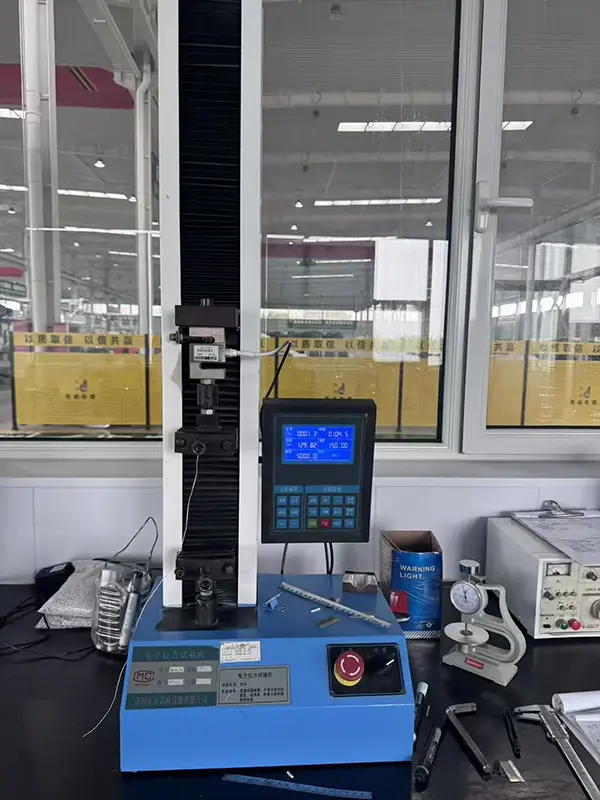

Toate cablurile de alimentare izolate Qiancheng 26/35kV XLPE finalizează teste complete înainte de livrare. Toate rezultatele testelor de laborator îndeplinesc standarde stabile, eliminând riscurile ascunse de defectare a izolației și de scurtcircuitare a incendiilor în timpul funcționării pe termen lung.
Versiunile ignifuge limitează eficient răspândirea longitudinală a flăcării. Pentru tipurile fără halogen și cu emisii reduse de fum, transmisia luminii în timpul arderii depășește 75%, fără vapori de halogenuri toxici și corozivi. Mai multe proiecte de tuneluri subterane urbane au trecut acceptul de supraveghere a incendiilor dintr-o dată cu acest cablu.
Structura blindată rezistă la strivire și zgârieturi din cauza forței externe de excavare. Teaca exterioară adoptă material PVC/PE rezistent la intemperii. Pentru instalarea în aer liber și îngropat direct, oferă rezistență împotriva radiațiilor UV și coroziunii solului acid-alcalin, reducând frecvența inspecției și întreținerii la fața locului.
Sectorul energiei noi: Cabluri principale de transport în cadrul substațiilor de 35 kV pentru proiecte de energie eoliană și fotovoltaică.

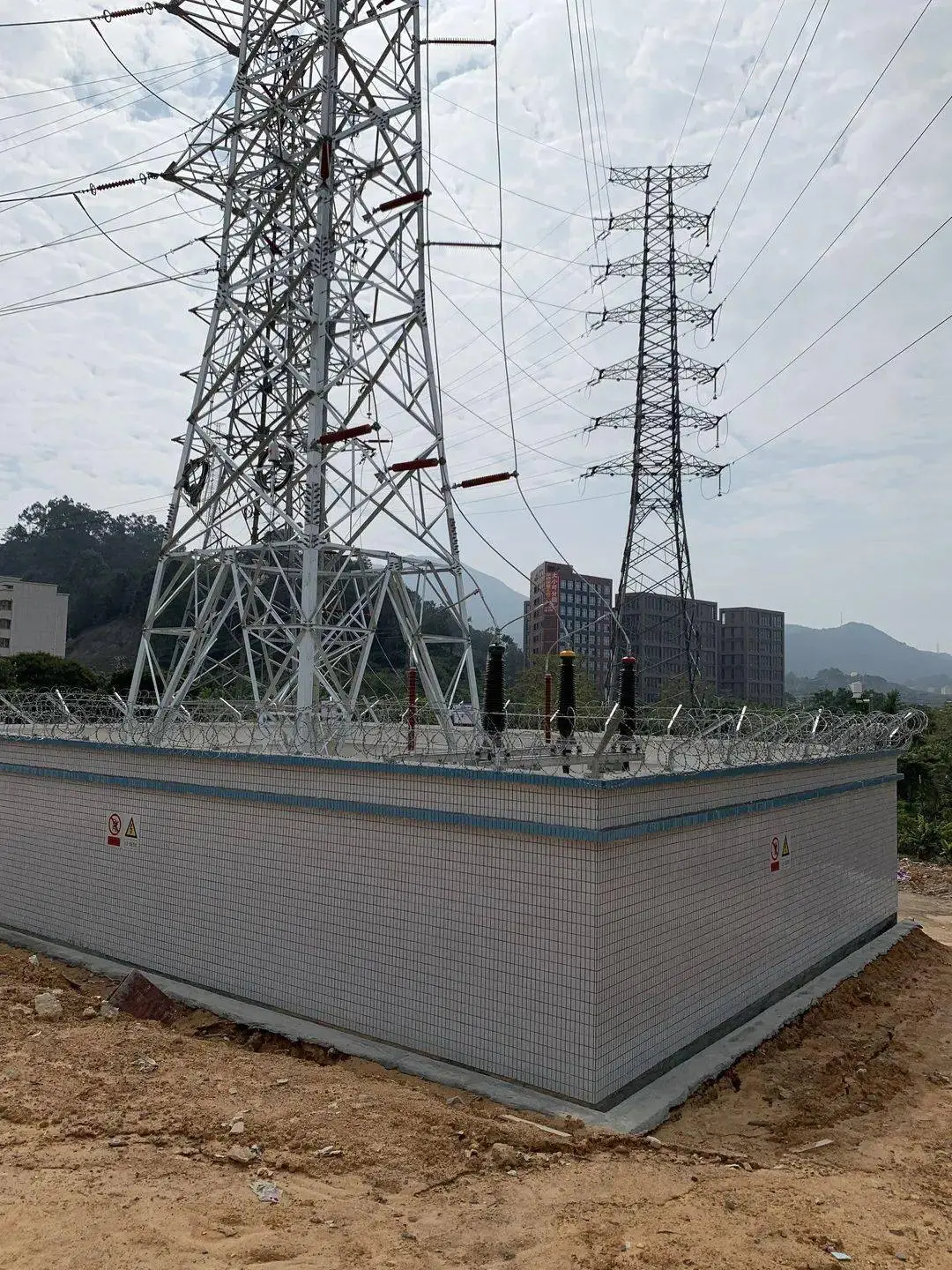

Rețea electrică municipală: Conectarea în rețea a substațiilor urbane de 35 kV și modernizarea liniilor vechi de înaltă tensiune.
Instalații industriale: linii de alimentare de înaltă tensiune dedicate pentru metalurgie la scară largă, baze chimice și miniere.
Infrastructură municipală: distribuție de energie pentru spații restrânse, cum ar fi tunelurile subterane cuprinzătoare de utilitate, tranzitul feroviar și parcuri industriale la scară largă.
R: Nu există nicio limitare specifică privind diferența de înălțime de pozare verticală pentru acest cablu. Poate fi luat în considerare pentru instalațiile cu modificări semnificative de cotă, inclusiv puțuri, pante și locuri muntoase, cu condiția ca construcția selectată să îndeplinească cerințele proiectului.
R: Versiunea fără halogen cu emisii reduse de fum produce mai puțin fum în timpul arderii și nu eliberează vapori corozivi care conțin halogen. Vizibilitatea sa optică și caracteristicile de emisie redusă pot fi avantajoase în zonele închise, cum ar fi tunelurile subterane, unde cerințele de incendiu și fum sunt mai exigente.
R: Construcția blindată oferă protecție mecanică suplimentară împotriva strivirii, impactului și deteriorarii în timpul excavației. În funcție de materialul de manta selectat, cablul poate oferi, de asemenea, rezistență la expunerea la UV și condițiile acido-alcaline din sol, făcându-l potrivit pentru instalații exterioare și îngropate direct, unde aceste condiții sunt prezente.
R: Cablurile finite sunt supuse testelor electrice relevante specificate pentru produsul și cerințele proiectului. Elementele de testare pot include izolația și performanța de rezistență la tensiune, ajutând la verificarea stării electrice a cablului înainte de expediere și instalare.
R: Aplicațiile tipice includ circuitele principale de transmisie a energiei electrice în cadrul substațiilor de 35 kV pentru proiecte de energie eoliană și fotovoltaică. Cablul poate fi luat în considerare și pentru rețelele de substații urbane, renovarea liniilor de înaltă tensiune și circuitele dedicate de alimentare cu energie pentru instalațiile miniere și chimice.
R: Așezarea directă nu este recomandată când temperatura ambiantă este sub 0℃. Acolo unde instalarea la temperatură scăzută este inevitabil, cablul trebuie preîncălzit conform cerințelor aplicabile de instalare pentru a reduce riscul de fisurare sau deteriorare mecanică a izolației și a mantalei.
R: Cablul poate fi folosit pentru distribuția energiei în medii de inginerie închise, cum ar fi tunelurile subterane, instalațiile de tranzit feroviar și parcuri industriale mari. Construcția cablului adecvată trebuie selectată în funcție de performanța la foc, de instalare și de cerințele de mediu ale proiectului.
Abordare
Qiancheng Cable Co., Ltd., Hengde Industrial Park, Gucheng County, Hengshui City, Hebei Province, China
Tel
Căutați cablul potrivit pentru un proiect sau aplicație? Trimiteți cerințele dvs. laCablu Qianchengpentru selecția și ofertarea produselor. Puteți furniza tipul cablului, tensiunea nominală, materialul conductorului, secțiunea transversală, numărul miezului, izolația, aplicația și cantitatea necesară.
Indiferent dacă aveți nevoie de cabluri standard sau de producție bazată pe specificații, echipa noastră vă poate revizui cerințele și vă poate recomanda opțiuni de produse adecvate din gama noastră de producție.
