Cablu de alimentare izolat XLPE 12/20kV

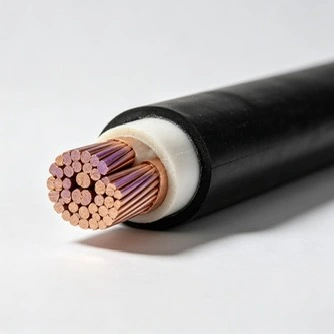

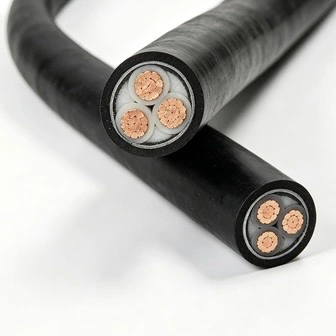

Cablul de alimentare izolat Qiancheng 12/20kV XLPE este aplicat pentru proiectele de construcție nouă și de renovare a diferitelor transmisii de energie de medie tensiune de 20 kV. Oferă două serii majore: YJV cu miez de cupru cu un singur și trei miezuri și YJLV cu miez de aluminiu, cu manta opțională LSZH, fără halogen, cu emisii reduse de fum. Adoptat pe scară largă în proiectele de infrastructură de energie nouă și rețele electrice în țară și în străinătate. Datele de operare măsurată și cazurile de proiect sunt disponibile pentru verificare.

Specificațiile produsului și parametrii tehnici

Avantaje în comparație cu produsele de la egal la egal

Izolație XLPE mai puternică cu rezistență la îmbătrânire pe termen lung

În comparație cu cablurile obișnuite, are pierderi dielectrice reduse de izolație și rezistență excelentă la îmbătrânirea copacilor de apă. Toleranța grosimii izolației este controlată cu ±0,05 mm pentru a evita riscurile de defecțiune cauzate de concentrația câmpului electric. Durata sa de viață proiectată în aer liber ajunge până la 40 de ani.

Sistem de ecranare metalic cu două straturi de standard înalt

Rata de ture a scutului ≥25%. A trecut teste stricte de rezistență la înaltă tensiune, cu un nivel de descărcare parțială mai mic de 10pC. Face față fluctuațiilor de sarcină a rețelei electrice și reduce foarte mult întreruperile neașteptate de alimentare.

Înveliș special LSZH, fără halogeni, cu emisii reduse de fum

Fumuri scăzute, netoxice și fără coroziune în condiții de incendiu, cu transmisie luminoasă ≥70%. Seturi complete de certificate de testare IEC în chineză și engleză sunt disponibile pentru acceptarea ușoară de siguranță la incendiu a proiectelor publice.

Soluții flexibile de conductoare din cupru-aluminiu pentru controlul costurilor

Tipurile cu miez de cupru asigură pierderi reduse de linie pentru scenarii de sarcină grea pe distanțe scurte. YJLV cu miez de aluminiu reduce greutatea proprie cu 30%, reducând efectiv costurile totale ale proiectului pentru transmisia de energie pe distanțe lungi.

Control independent al calității pe întregul proces cu trasabilitate a loturilor

Întreprinderea deține un laborator acreditat CNAS. Videoclipurile complete de testare sunt arhivate pentru fiecare lot de cablu de alimentare izolat Qiancheng 12/20kV XLPE. Cablurile sunt atașate cu coduri QR urmăribile și este acceptată inspecția aleatorie la fața locului.

Performanță de siguranță

Siguranța electrică

Structura stabilă de izolație rezistă defecțiunilor cauzate de umezeală în timpul funcționării pe termen lung. Menține rezistența stabilă a izolației chiar și în condiții umede de mine și de instalații chimice și reduce defecțiunile de scurtcircuit.

Performanță de siguranță la incendiu

Versiunile convenționale ignifuge limitează răspândirea flăcării. Variantele personalizate, fără halogen, cu emisii reduse de fum, nu produc vapori corozivi extrem de toxici în foc, garantând vizibilitate pentru pasajele de evacuare a personalului și potrivite pentru zonele dens populate.

Siguranța funcționării mecanice

Tipurile blindate rezistă extrudarii și impactului cu pietre. Mantaua exterioară este rezistentă la UV și rezistentă la coroziune la acid-alcali, prevenind deteriorarea sub așezarea exterioară și subterană și eliminând pericolele de scurgere electrică.

Scenarii de aplicare

Principalele proiecte de energie nouă

Linii de transmisie a energiei electrice la fața locului de 20 kV pentru substații fotovoltaice și eoliene.

Infrastructură de rețea electrică urbană

Linii de alimentare cu energie electrică de medie tensiune pentru substații regionale și modernizarea și renovarea rețelei electrice urbane.

Întreprinderi industriale și miniere la scară largă

Sisteme de distribuție a energiei la fața locului de 20 kV pentru uzine chimice și parcuri industriale mari.

Infrastructură publică urbană Tranzit feroviar, tuneluri subterane cuprinzătoare, spitale mari și complexe comerciale. Pentru spațiile subterane închise sunt preferate tipurile fără halogeni și cu emisii reduse de fum.

Specificații de instalare și așezare

Metode de așezare

Cablul de alimentare izolat Qiancheng 12/20kV XLPE poate fi așezat pe canale de cabluri, în șanțuri pentru cabluri, tuneluri și conducte de protecție. Tipurile blindate sunt recomandate pentru îngroparea ușoară directă în sol afânat.

Note cheie de construcție

Preîncălziți cablurile peste 5℃ înainte de așezare când temperatura ambiantă este sub 0℃ pentru a preveni fisurarea fragilă a izolației la temperaturi scăzute.

Păstrați cablurile departe de marginile și colțurile ascuțite pentru a evita zgârierea tecii și pătrunderea apei care declanșează îmbătrânirea copacilor de apă.

Cablurile de curent alternativ cu un singur conductor nu trebuie niciodată instalate numai în interiorul conductelor de oțel, pentru a preveni încălzirea cu curenți turbionari care accelerează îmbătrânirea cablului.

FAQ

Î1: Poate scutul metalic cu dublu strat al cablului de alimentare izolat XLPE 12/20kV să suporte variațiile de sarcină ale rețelei de alimentare?

R: Scutul metalic cu dublu strat este proiectat cu o rată de tura de ≥25%, în timp ce descărcarea parțială este controlată sub 10 pC. Combinată cu testarea rezistenței la înaltă tensiune, structura de ecranare ajută la îmbunătățirea stabilității electrice și la reducerea riscului de defecțiuni legate de izolație în timpul funcționării.

Î2: Cum ajută izolația XLPE la reducerea îmbătrânirii copacilor de apă?

R: Izolația XLPE are pierderi dielectrice scăzute și performanță electrică stabilă. Toleranța de grosime a izolației este controlată cu ±0,05 mm pentru a menține un câmp electric uniform și a reduce riscul de stres localizat. Practicile de instalare adecvate, inclusiv prevenirea deteriorării învelișului și a pătrunderii apei, îmbunătățesc și mai mult fiabilitatea pe termen lung.

Q3: Acest cablu poate fi aplicat în stațiile de creștere fotovoltaice și eoliene?

A: Da. Este potrivit pentru sistemele de transmisie a energiei de medie tensiune în proiecte fotovoltaice și eoliene. Versiunile de conductor de cupru pot fi selectate pentru aplicații cu sarcină mare, în timp ce versiunile de conductor de aluminiu YJLV sunt potrivite pentru distanțe mai lungi de transmisie, unde greutatea și controlul costurilor sunt importante.

Î4: Care este diferența dintre versiunile convenționale ignifuge și cele fără halogen cu emisii reduse de fum?

R: Cablurile convenționale ignifuge se concentrează în principal pe limitarea răspândirii flăcării. Versiunile fără halogen cu emisii reduse de fum oferă avantaje suplimentare, inclusiv emisie redusă de fum, gaze de ardere necorozive și transmisie luminoasă de ≥70%, făcându-le potrivite pentru zonele închise, cum ar fi tunelurile de utilități și facilitățile publice.

Î5: Cum funcționează cablul în minele umede și în mediile instalațiilor chimice?

R: Structura stabilă de izolație ajută la menținerea rezistenței de izolație în condiții umede și reduce posibilitatea apariției defecțiunilor electrice. Versiunile blindate oferă protecție mecanică suplimentară împotriva presiunii externe și a impactului în medii de instalare solicitante.

Î6: Când ar trebui selectate versiunile blindate și neblindate?

R: Tipurile neblindate sunt utilizate în general în jgheaburile de cabluri, tranșee, tuneluri și conducte de protecție unde este disponibilă protecția mecanică. Tipurile blindate sunt recomandate pentru îngropare directă sau zone cu solicitări mecanice mai mari pentru a îmbunătăți rezistența împotriva daunelor externe.

Î7: Ce aplicații sunt potrivite pentru versiunile de conductor de aluminiu YJLV?

R: Versiunile de conductor din aluminiu sunt utilizate în mod obișnuit în proiectele de transmisie pe distanțe lungi, datorită greutății reduse și avantajelor de cost. Versiunile de conductor din cupru sunt preferate pentru aplicațiile care necesită o conductivitate mai mare sau o capacitate de încărcare concentrată.

Î8: Ce măsuri de precauție sunt necesare la instalarea cablului în condiții de temperatură scăzută?

R: La temperaturi sub 0℃, se recomandă preîncălzirea cablului la peste 5℃ înainte de instalare pentru a reduce riscul de fisurare a izolației. În timpul așezării, evitați îndoirea excesivă, marginile ascuțite și deteriorarea mecanică pentru a menține performanța cablului.
