Cablu de alimentare izolat XLPE 21/35kV

Cablul de alimentare izolat XLPE 21/35kV de la Qiancheng îndeplinește cerințele de montaj ale liniilor de transport principale de înaltă tensiune, cum ar fi renovarea rețelei de energie urbană și transportul de energie pentru substații industriale-miniere.

Definirea și introducerea produsului

Numele complet al produsului

Cablu de alimentare izolat Qiancheng 21/35kV XLPE. Este în conformitate cu standardele duale GB/T 12706 și IEC 60840. Cu o tensiune nominală de 21/35kV, servește ca un cablu major de transmisie a energiei de medie și înaltă tensiune.

Asistență pentru calificarea întreprinderii

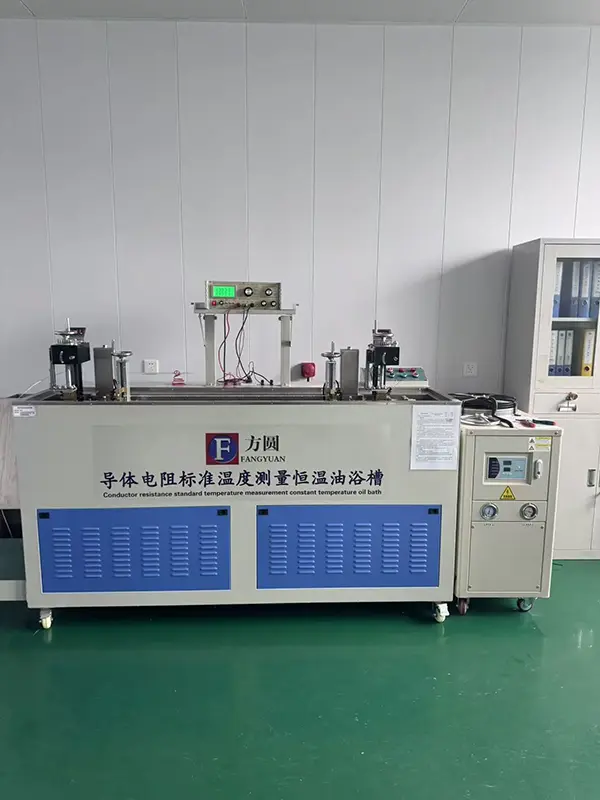

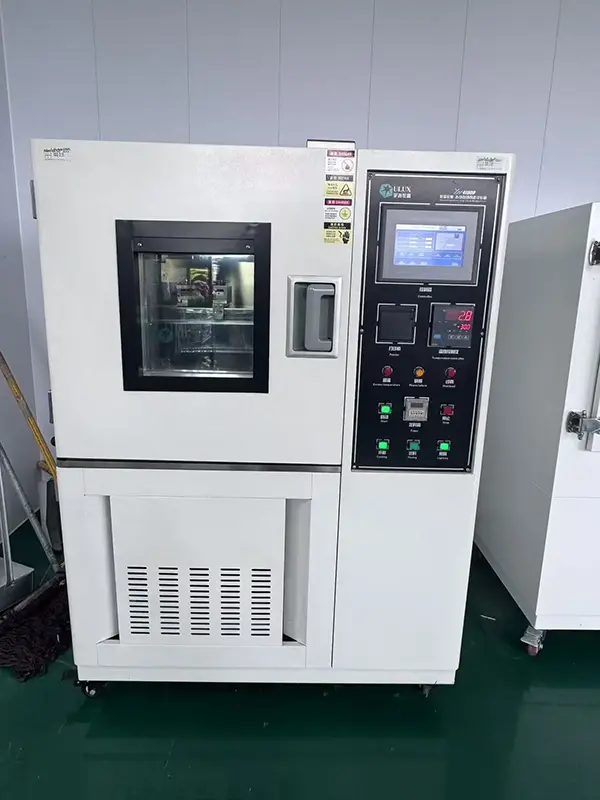

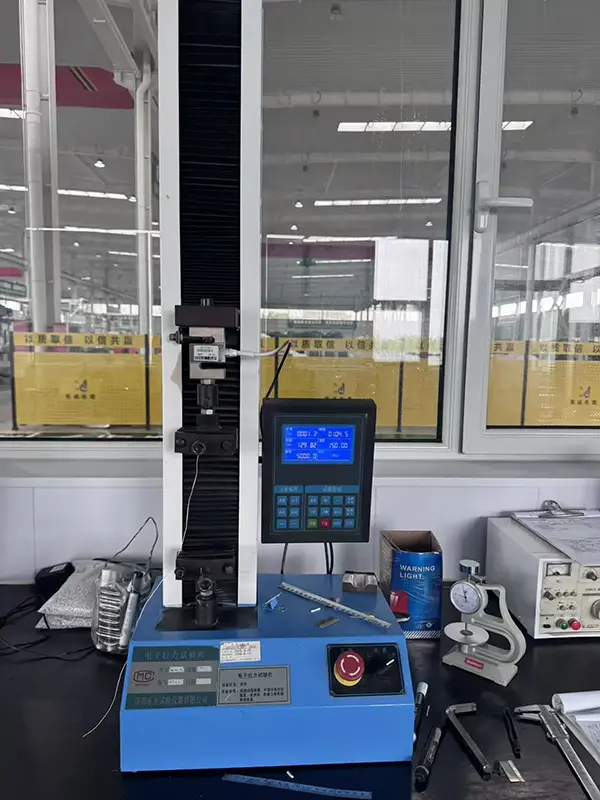

Fabrica noastră are o experiență de 20 de ani în producția de cabluri. Este dotat cu un laborator de testare acreditat CNAS. Calificările complete pot fi verificate pe site-ul oficial. Fiecare lot de cabluri vine cu rapoarte de control al calității și certificate de fabrică, iar toate documentele de calificare sunt urmăribile pentru verificare.

Cazuri practice de proiect verificate

Peste 800000 de metri de cablu de alimentare cu izolare Qiancheng 21/35kV XLPE au fost furnizați pentru extinderea stației, renovarea sursei de înaltă tensiune în zonele miniere și proiecte generale de distribuție a energiei din parcurile industriale din regiunea Shandong. Testele de funcționare pe teren dovedesc că nu există îmbătrânire sau defecțiune a izolației după o funcționare continuă de 3 ani la sarcină completă.

Specificațiile produsului și tabelul parametrilor tehnici

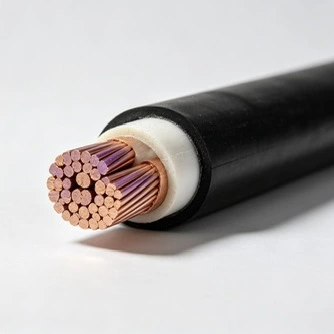

Structura internă a cablurilor

Conductor

Conductor de cupru compactat fără oxigen de înaltă puritate. Rezistența DC măsurată a conductorului este strict menținută în limitele standardului național, prezentând pierderi conductive reduse. Creșterea de temperatură măsurată sub sarcină de curent puternic ≤65K.

Strat de izolare XLPE triplu co-extrudat

Fabricat prin proces integrat de triplă co-extrudare. Grosimea izolației este uniformă, fără goluri de aer. Poate rezista în mod stabil testului de tensiune de frecvență de putere de 42 kV timp de 1 oră fără defecțiuni. Acesta servește ca structură centrală care suportă presiunea cablului de alimentare izolat Qiancheng 21/35kV XLPE.

Strat de ecranare

Structura combinată a scutului semiconductiv interior și a scutului semiconductiv exterior, care egalizează distribuția câmpului electric și previne deteriorarea izolației cauzată de concentrația locală a câmpului electric.

Blindat și teaca exterioară

Blindatul din bandă de oțel rezistă forței de strivire și daunelor cauzate de excavarea subterană. Mantaua exterioară HDPE oferă rezistență la coroziune acid-alcalină și rezistență la îmbătrânire UV, potrivită pentru mai multe scenarii de așezare: îngropare directă, instalarea conductelor și trasarea jgheabului de cabluri.

Avantajele de bază ale produsului

Stabilitate excelentă a izolației

Materialul reticulat XLPE are o clasă de rezistență la temperatură de 90℃. Poate rezista la suprasarcină pe termen scurt la 250 ℃ timp de 5 secunde fără a se topi. Izolația se degradează cu greu în cazul transmisiei de sarcină grea pe termen lung, reducând frecvența întreținerii defecțiunilor de linie.

Control de calitate complet trasabil

Proceduri de testare de la inspecția la intrarea materialului de cupru până la livrarea cablului finit. Datele cheie ale testului, inclusiv rezistența la tensiune, descărcarea parțială și îmbătrânirea termică sunt înregistrate în sistem. Cumpărătorii pot accesa toate datele de testare originale prin numerele de lot.

Pierdere mai mică și economisire mai mare de energie

Performanță Conductorul format compact atinge un coeficient de umplere peste 92%. În comparație cu cablurile obișnuite cu fire slab, căderea tensiunii de linie scade cu aproximativ 7% în măsurarea efectivă, economisind pierderile de consum de energie în timpul funcționării pe termen lung a rețelei de alimentare.

Compatibilitate puternică de personalizare

Opțiuni de cablu de alimentare cu izolare XLPE personalizabile Qiancheng 21/35kV: manta LSZH fără halogen, tip ignifug Clasa A și tip rezistent la foc, adaptându-se la condiții speciale de lucru de protecție împotriva incendiilor, cum ar fi tuneluri și încăperi închise de distribuție a energiei.

Instrucțiuni standard de instalare și așezare

Pozare îngropată direct

Așezați perna de nisip fin pe fundul șanțului înainte de așezare. Adâncimea de îngropare a cablurilor blindate ≥0,8 m. Evitați zonele supuse rulării vehiculelor grele. Marcarea traseului complet după construcție pentru a preveni tăierea cablului prin excavare ulterioară.

Așezare jgheab de cablu / tunel

Pentru un singur cablu de alimentare izolat Qiancheng 21/35kV XLPE, raza de îndoire de așezare nu trebuie să fie mai mică de 15 ori diametrul exterior al cablului. Rezervați goluri de disipare a căldurii pentru aranjarea cu mai multe cabluri pentru a evita supraîncălzirea cauzată de stivuirea densă.

Stabilirea de restricții de mediu

Evitați scufundarea pe termen lung în ape uzate puternic corozive și expunerea neprotejată în aer liber la lumina intensă a soarelui. Preîncălziți cablurile înainte de a le așeza la temperaturi sub 0℃ pentru a preveni fisurarea fragilă a mantalei exterioare.

Acceptarea finalizării

Retestarea rezistenței la tensiune la frecvența de putere trebuie efectuată după finalizarea așezării. Pornirea este permisă numai după trecerea testelor. Tehnicienii noștri profesioniști pot fi trimiși pentru a oferi îndrumări de acceptare la fața locului.

FAQ

Î1: Ce beneficii practice poate aduce procesul de conductor compactat-torți al cablului de alimentare izolat XLPE 21/35kV?

R: În comparație cu un conductor strâns convențional, construcția compactată poate reduce golurile conductorilor și poate suporta o rezistență electrică mai mică. De asemenea, ajută la gestionarea creșterii temperaturii în condiții de încărcare cu curent ridicat, ceea ce este util pentru aplicațiile de transmisie a energiei pe termen lung.

Î2: La ce temperatură de suprasarcină pe termen scurt poate rezista izolația XLPE?

R: Temperatura de funcționare pe termen lung a izolației XLPE este de 90℃. În condiții de scurtcircuit sau suprasarcină de scurtă durată, izolația poate rezista la temperaturi de până la 250℃ pentru o perioadă scurtă specificată. Limitele reale de funcționare ar trebui să respecte standardele aplicabile pentru cablu și condițiile de instalare.

Î3: Ce funcții îndeplinesc scuturile semiconductoare interioare și exterioare?

R: Straturile semiconductoare interioare și exterioare ajută la controlul distribuției câmpului electric în jurul izolației. Prin reducerea concentrației de câmp electric localizat la interfețele conductorului și izolației, sistemul de ecranare susține o performanță stabilă de izolație în timpul funcționării la înaltă tensiune.

Î4: Care sunt punctele cheie de construcție pentru instalarea directă îngropată?

R: O construcție blindată este în general preferată acolo unde îngroparea directă necesită protecție mecanică suplimentară. O pernă de nisip adecvată poate fi prevăzută în partea de jos a șanțului, iar adâncimea de îngropare ar trebui să respecte specificațiile aplicabile ale proiectului. Traseele cablurilor ar trebui, de asemenea, să fie marcate clar după instalare, în special în zonele în care pot avea loc excavații ulterioare sau trafic de vehicule.

Î5: Care sunt cerințele de îndoire și aranjare pentru jgheaburile de cabluri sau instalarea tunelului?

R: Raza minimă de îndoire pentru un singur cablu nu trebuie să fie mai mică de 15 ori diametrul său exterior, cu excepția cazului în care specificația aplicabilă prevede altfel. Când mai multe cabluri sunt instalate în paralel, trebuie menținută o distanță adecvată pentru disiparea căldurii. Stivuirea excesivă trebuie evitată pentru a preveni creșterea inutilă a temperaturii.

Î6: Ce medii nu sunt potrivite pentru așezarea directă?

R: Ar trebui evitată expunerea pe termen lung la ape uzate puternic corozive și condițiile exterioare neprotejate cu lumină solară intensă, cu excepția cazului în care construcția cablului selectată a fost verificată pentru aceste medii. Pentru instalarea la temperaturi ambientale sub 0℃, trebuie luate măsuri adecvate de preîncălzire pentru a reduce riscul de deteriorare fragilă a mantalei.

Î7: Ce teste ar trebui efectuate înainte de a alimenta cablul instalat?

R: După instalare, inspecția electrică necesară și testul de rezistență la tensiunea de frecvență de putere trebuie finalizate în conformitate cu standardele aplicabile și cerințele proiectului. Circuitul trebuie alimentat numai după ce testele necesare au fost trecute și instalația a fost acceptată. Se poate oferi asistență tehnică pentru cerințele de acceptare specifice proiectului.
