Cablu de control PVC din cupru

Model de bază de produs: KVV

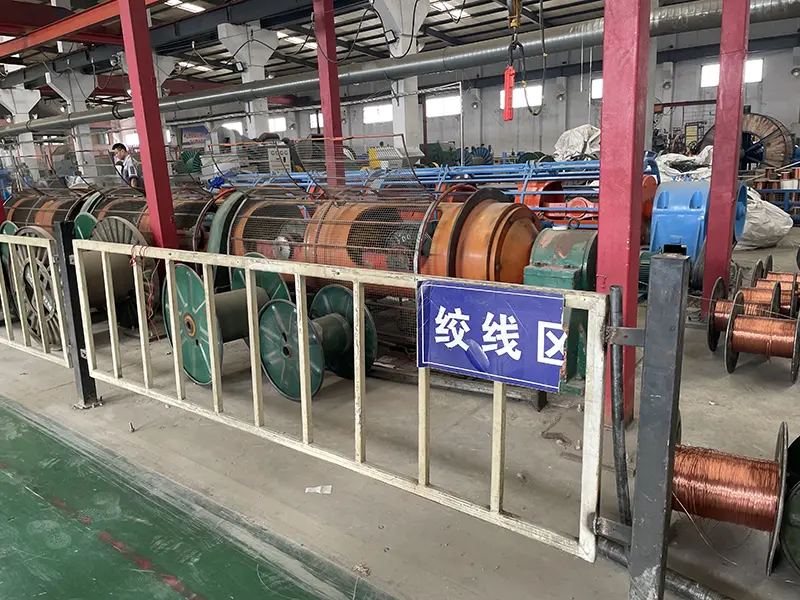

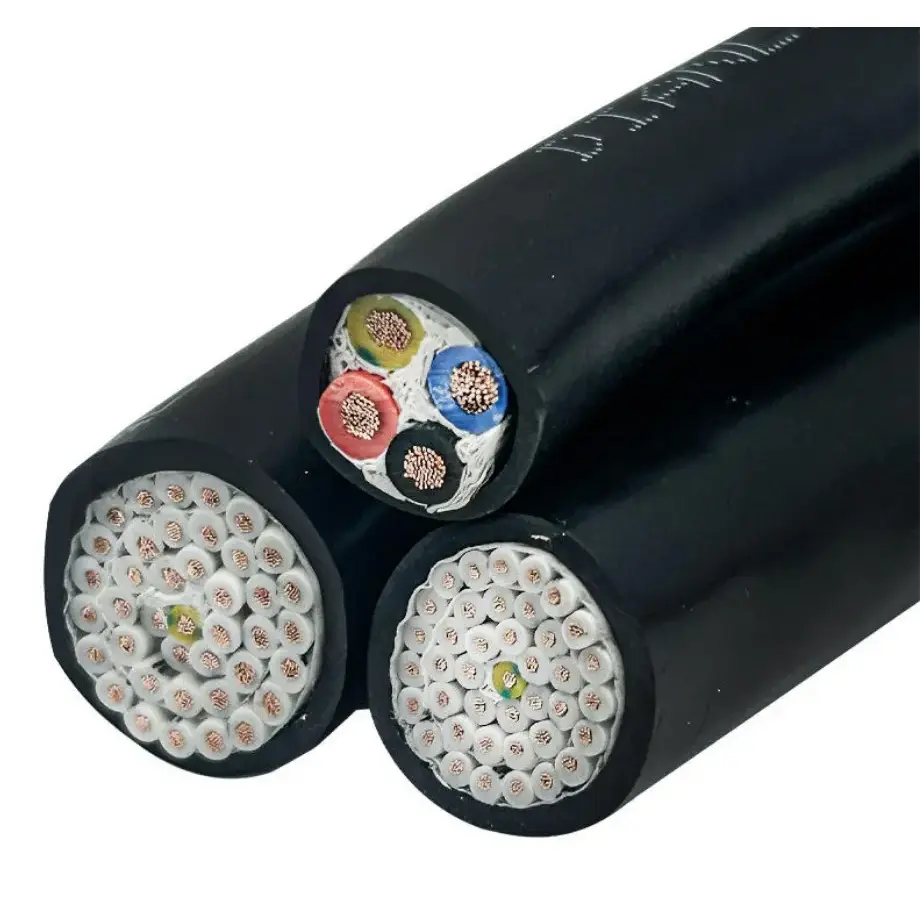

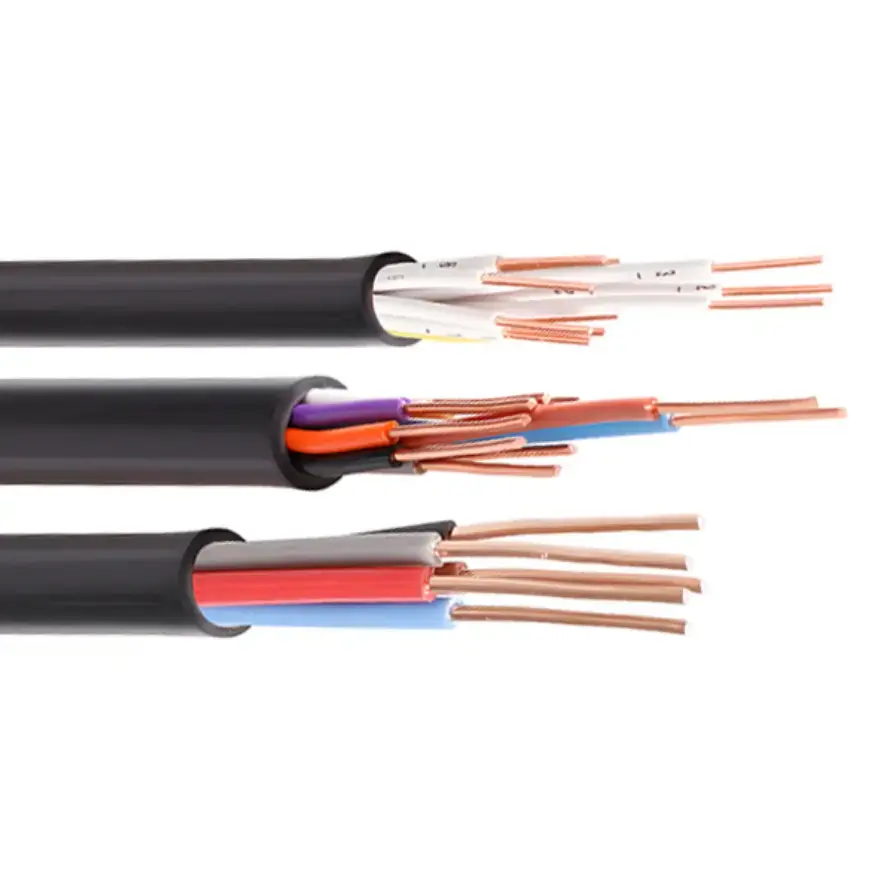

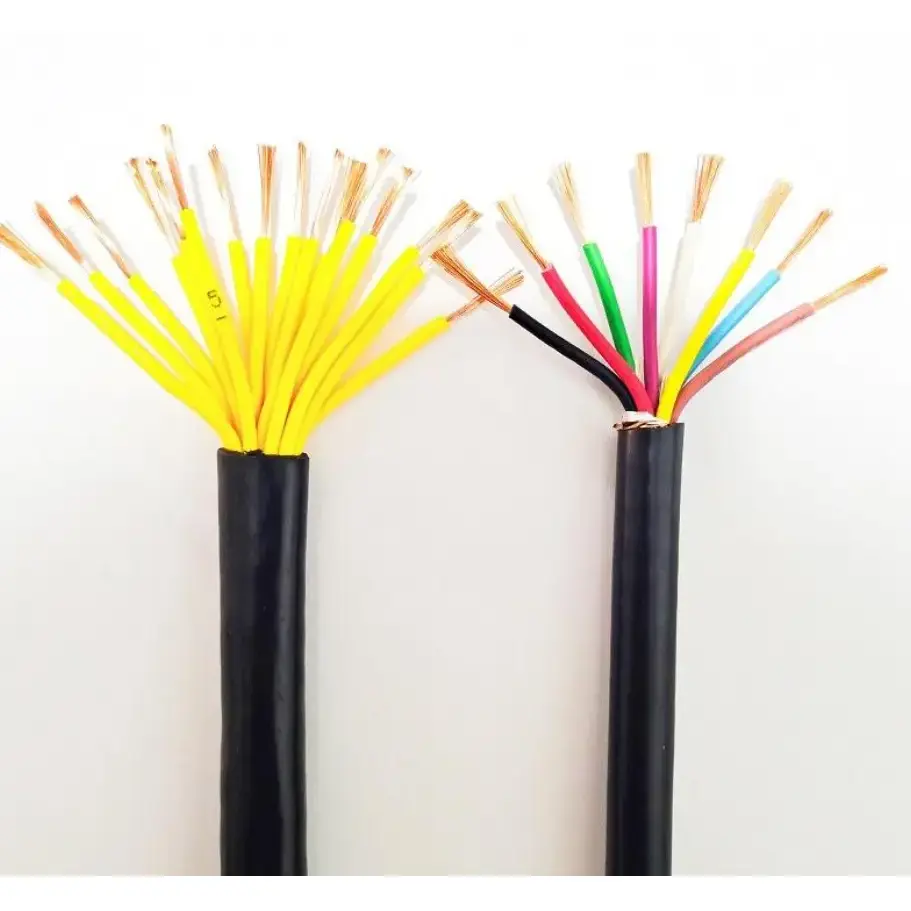

Cablul de control din cupru din PVC combină un conductor de cupru de înaltă puritate, fără oxigen, cu izolație din PVC și o manta de protecție pentru circuitele auxiliare, de control și monitorizare de joasă tensiune. Construcția KVV este destinată cablajului fix unde mai multe semnale de control sau funcții electrice trebuie direcționate prin același cablu. Dimensiunea conductorului, cantitatea de miez, ecranarea și blindajul pot fi selectate în funcție de configurația echipamentului și mediul de instalare.

Pentru automatizarea industrială, echipamentele electrice și sistemele de control al clădirilor, acest cablu oferă o opțiune practică de cablare multi-core pentru conectarea dulapurilor de comandă, dispozitivelor de câmp, motoarelor, senzorilor și altor circuite auxiliare. Specificațiile aplicabile ar trebui confirmate din tensiunea circuitului, secțiunea transversală a conductorului, numărul de miezuri, metoda de așezare și condițiile de mediu, mai degrabă decât doar din numărul de miezuri.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

Caracteristici de construcție și electrice

Conductor de cupru pentru circuite de control și auxiliare

Conductorul este specificat ca cupru de înaltă puritate, fără oxigen, cu opțiuni de secțiune transversală de la 0,5 la 10 mm². Pentru aplicațiile de control, dimensiunea conductorului trebuie să corespundă sarcinii conectate, tensiunii de control, căderii de tensiune admisibile și distanței de instalare. Gama de nuclee disponibilă de la 2 la 61 de nuclee permite, de asemenea, unui cablu să găzduiască mai multe circuite de control sau monitorizare.

Izolație și manta din PVC

PVC asigură izolația electrică primară și protecția externă pentru construcția standard KVV. Temperatura maximă de funcționare pe termen lung enumerată este de 70 ℃, în timp ce tabelul specifică o temperatură ambientală de așezare de cel puțin 0 ℃. Condițiile de instalare în afara acestor limite necesită confirmarea construcției cablurilor aplicabile și a gradului de material, mai degrabă decât simpla schimbare a metodei de instalare.

Opțiuni de blindare și blindare

Circuitele de control instalate aproape de echipamente cu frecvență variabilă, motoare sau alte surse electrice pot necesita ecranare suplimentară. Configurațiile KVVP și KVVRP pot folosi ecranare împletită cu rata de acoperire specificată, în timp ce KVVP2 folosește înveliș cu bandă de cupru. Acolo unde protecția mecanică este o prioritate, construcția KVV22 adaugă blindaj cu bandă dublă de oțel. Aceste configurații trebuie selectate în funcție de sursa de interferență, expunerea mecanică și calea de așezare.

Condiții de instalare care afectează selecția cablului

Metoda de instalare are o relație directă cu construcția cablului necesară unui proiect. Cablurile neblindate enumerate în tabelul de specificații au o rază de îndoire minimă de 6 ori diametrul exterior al cablului, în timp ce construcțiile blindate sau ecranate cu bandă de cupru necesită cel puțin 12 ori diametrul exterior. Menținerea razei de îndoire specificate ajută la prevenirea solicitărilor mecanice excesive asupra izolației și structurii cablurilor în timpul instalării.

Pentru îngroparea directă, adâncimea minimă menționată este de 0,7 m, cu protecție suplimentară împotriva deteriorării mecanice externe. Când mai multe cabluri sunt instalate în paralel, trebuie menținut un spațiu adecvat de disipare a căldurii. Aceste detalii sunt deosebit de relevante atunci când aceeași specificație a cablului de control este utilizată în diferite zone de instalare.

Scenarii de aplicare

Automatizare industrială: Cablul de control din cupru din PVC poate fi utilizat pentru dulapuri de control PLC, echipamente de linie de producție, circuite de control al mașinii și cablaje de semnal auxiliare unde trebuie conectate mai multe funcții de control de joasă tensiune.

Echipamente mecanice și electrice: Se aplică circuitelor de control și feedback asociate cu pompe, ventilatoare, compresoare, mașini-unelte, echipamente de refrigerare și alte mașini electrice.

Sisteme de clădire și municipale: Folosit în automatizarea clădirilor, controlul ascensoarelor, echipamente de control al incendiilor, controlul iluminatului stradal și sistemele de alimentare cu apă sau de drenaj, în cazul în care specificațiile cablului corespund cerințelor aplicabile ale circuitului.

Echipament energetic nou: poate fi utilizat pentru circuitele auxiliare de control și monitorizare din jurul echipamentelor fotovoltaice, sistemelor de stocare a energiei și infrastructurii de încărcare atunci când tensiunea, temperatura și condițiile de instalare se încadrează în specificațiile aplicabile.

Transport și depozitare: aplicat circuitelor de control pentru sistemele de transport, echipamentele de depozit și alte sisteme logistice acționate electric. Construcțiile ecranate sau blindate pot fi luate în considerare acolo unde interferența sau expunerea mecanică necesită protecție suplimentară.

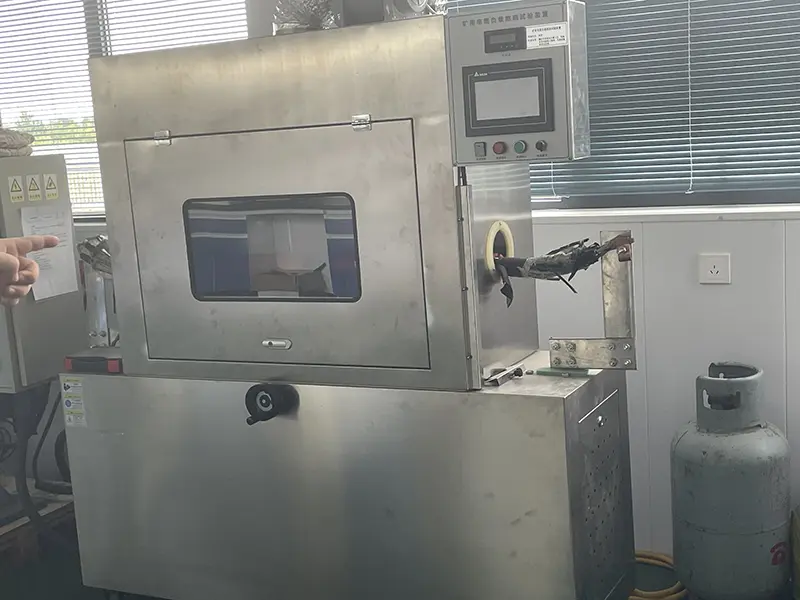

Verificarea calității și specificațiilor

Pentru o achiziție tehnică sau o specificație de proiect, cablul de control din cupru PVC ar trebui verificat în raport cu parametrii măsurabili, în loc să se bazeze doar pe descrierile generale ale produselor. Elementele relevante includ materialul conductorului, aria secțiunii transversale, cantitatea de miez, rezistența de izolație, performanța de rezistență la tensiune, raza de îndoire și structura de ecranare sau blindaj selectată.

Specificația furnizată identifică GB/T 9330-2020 ca standard de referință și furnizează cerințele de tensiune nominală, rezistență, izolație și instalare. Pentru proiectele de export, standardul IEC cerut, documentația de testare și cerințele pieței de destinație trebuie confirmate separat înainte de producție. În cazul în care este necesară o construcție ecranată, blindată sau rezistentă la foc, modelul exact trebuie menționat și în specificația de achiziție.

Cum să selectați specificația corespunzătoare

Începeți cu funcția electrică a circuitului și determinați dacă cablul poartă semnale de control, monitorizare, feedback sau auxiliare. Apoi confirmați secțiunea transversală a conductorului și cantitatea de miez necesară. Pentru proiectele cu interferențe electrice, luați în considerare o construcție ecranată; pentru rutele expuse unde protecția mecanică este importantă, o versiune blindată poate fi mai potrivită.

Pentru sistemele de control mai mari, rezervarea de nuclee suplimentare poate oferi capacitate pentru viitoarele modificări ale circuitului. Tabelul prezintă o sugestie de 10%-20% pentru miezul de rezervă, în timp ce selecția secțiunii transversale trebuie verificată în funcție de sarcina reală, lungimea circuitului, căderea de tensiune și condițiile de instalare. Un conductor mai mare nu trebuie selectat doar pentru că proiectul are un număr mai mare de puncte de control.

FAQ

1. Ce standard este folosit pentru acest cablu?

Specificația furnizată pentru referințe de produs GB/T 9330-2020 pentru cabluri de control izolate din plastic. Pentru comenzile de export, cerințele IEC și standardele pieței de destinație trebuie confirmate în conformitate cu aplicația reală și construcția cablului.

2. Ce cantități de miez și dimensiuni ale conductorilor sunt disponibile?

Gama listată acoperă 2 până la 61 de miezuri și secțiuni transversale ale conductorilor de la 0,5 până la 10 mm². Cantitățile comune de miez includ 4, 7, 10, 14, 19, 24 și 37 de miezuri, în timp ce 0,75, 1,0, 1,5 și 2,5 mm² sunt listate ca secțiuni transversale comune.

3. Este disponibilă o versiune ecranată pentru aplicații cu interferențe electrice?

Da. Construcțiile KVVP și KVVRP pot fi specificate cu ecranare împletită la rata de acoperire listată de cel puțin 80%. KVVP2 folosește ambalaj cu bandă de cupru. Structura de ecranare adecvată depinde de sursa de interferență și de mediul de instalare.

4. Care sunt cerințele de temperatură de funcționare și așezare?

Datele tehnice furnizate enumeră o temperatură maximă de funcționare admisă pe termen lung de 70 ℃ și o temperatură convențională a mediului de așezare de cel puțin 0 ℃. Dacă este necesară instalarea sub 0℃, preîncălzirea cablului este specificată în tabel. Construcțiile speciale cu temperatură scăzută trebuie confirmate separat pentru mediile mai reci.

5. Cablul poate fi folosit pentru îngropare directă?

Specificațiile furnizate enumeră o adâncime minimă de așezare directă îngropată de 0,7 m și necesită protecție împotriva deteriorărilor mecanice externe. Construcția reală a cablului trebuie verificată în funcție de condițiile solului, expunerea mecanică, umiditatea și cerințele de instalare a proiectului înainte de îngroparea directă.

6. Ce informații trebuie furnizate atunci când solicitați o ofertă?

Pentru o verificare precisă a specificațiilor, furnizați cantitatea necesară de miez, secțiunea transversală a conductorului, tensiunea nominală, lungimea cablului, metoda de așezare și mediul de instalare. Dacă este necesară ecranare, împachetare cu bandă de cupru, blindare cu bandă de oțel sau o construcție rezistentă la foc, includeți cerința corespunzătoare, astfel încât modelul cablului și documentația tehnică să poată fi potrivite corect.
