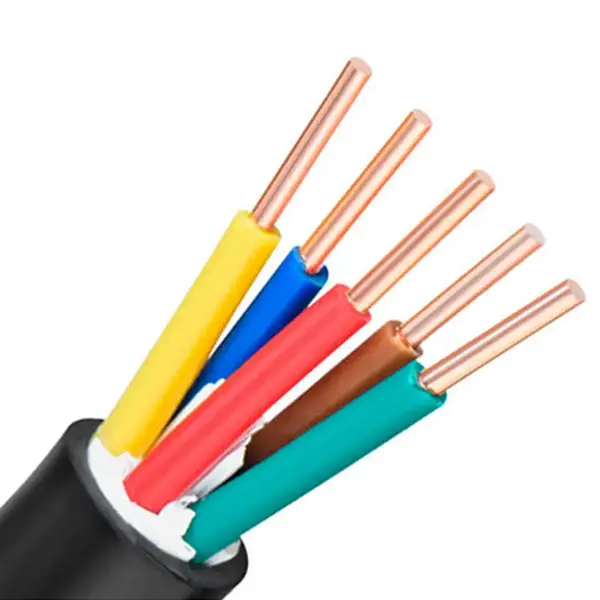

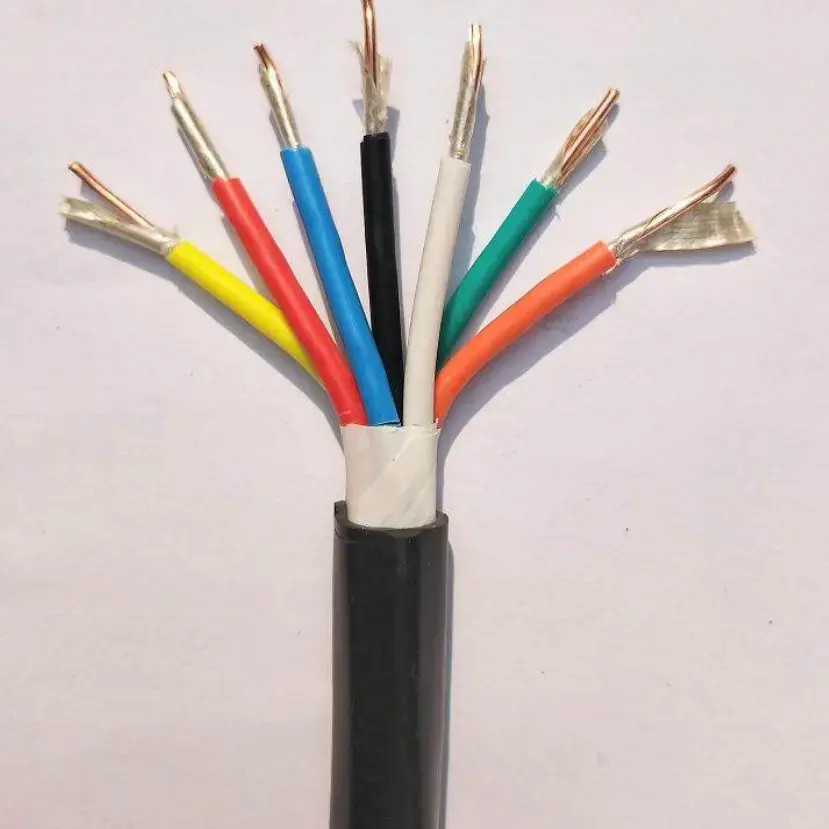

Cablu de control PVC rezistent la foc din cupru

Model de produs de bază: N-KVV(NH-KVV).

Cablul de control rezistent la foc din PVC din cupru combină un conductor de cupru, un strat rezistent la foc din bandă de mica și izolație și manta din PVC pentru circuite de control și auxiliare care necesită o construcție de cablu rezistent la foc. Cablul de 450/750V este destinat aplicațiilor în care menținerea continuității circuitului pentru o perioadă specificată sub expunere la foc face parte din proiectarea sistemului. În funcție de construcția conductorului, cablul poate fi configurat cu conductori de cupru Clasa 1 sau Clasa 5.

Banda de mica formeaza stratul cheie rezistent la foc in jurul conductorului, in timp ce optiunile flexibile ale conductorului fac ca cablul sa fie mai usor de trasat prin tavi de cablu, dulapuri de control si conexiuni ale echipamentelor. Selectarea specificațiilor ar trebui să ia în considerare secțiunea transversală a conductorului, cantitatea de miez, condițiile de instalare și cerințele de performanță la foc ale întregului sistem electric.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

Construcție rezistentă la foc și proiectare cabluri

Strat rezistent la foc bandă de mica

Banda de mica este pozitionata in jurul conductorului ca principala componenta rezistenta la foc. Sub expunerea la foc, acest strat este destinat să mențină izolația electrică pentru condițiile de testare specificate și să ajute la păstrarea continuității circuitului pentru perioada necesară. Valoarea reală a rezistenței la foc ar trebui confirmată în raport cu specificațiile de produs aplicabile și metoda de testare pentru proiect.

Opțiuni de conductor de cupru

Construcția conductorului poate fi bazată pe cupru Clasa 1 sau Clasa 5, în funcție de configurația necesară a cablului. Tabelul tehnic oferă valorile cantității conductorului, secțiunii transversale și rezistenței la 20℃ DC, permițând verificarea parametrilor electrici înainte de confirmarea specificațiilor.

Izolație și manta din PVC

PVC asigură izolația primară în jurul conductorului și contribuie la protecția mecanică generală a cablului. Grosimea izolației enumerate se modifică cu secțiunea transversală nominală, astfel încât specificația cablului trebuie selectată împreună cu dimensiunea conductorului și condițiile de instalare necesare.

Cum se potrivește cablul sistemelor de control de protecție împotriva incendiilor

Cablul de control rezistent la foc din PVC din cupru este destinat circuitelor în care funcțiile de control, alarmă, monitorizare sau auxiliare pot fi nevoite să rămână disponibile în timpul unui incendiu pentru o perioadă definită. Circuitele tipice includ dulapuri de control de protecție împotriva incendiilor, echipamente de evacuare a fumului, pompe de incendiu și alte sisteme controlate electric.

Funcția rezistentă la foc ar trebui să fie considerată ca parte a proiectului complet al circuitului. Traseul cablurilor, metoda de suport, echipamentul conectat, mediul de instalare și clasificarea necesară la foc pot afecta performanța finală a sistemului.

Scenarii de aplicare

1. Inginerie de protecție împotriva incendiilor: dulapuri de control al legăturii de protecție împotriva incendiilor, sisteme de alarmă de incendiu, ventilatoare de evacuare a fumului și circuite de comandă a pompei de apă pentru incendiu.

2. Centrale electrice: dulapuri electrice de comandă, linii secundare de control pentru grupuri electrogene și cablaje de control sau semnal în încăperile de distribuție a energiei electrice.

3. Industria metalurgică: Console de operare automată și circuite de control pentru echipamentele liniei de producție din atelierele metalurgice.

4. Constructia clădirii: încăperi de mașini de la subsol, sisteme centrale de aer condiționat și sisteme de control al legăturii de protecție împotriva incendiilor pentru lift.

5. Industria generală: echipamente de tratare a apelor uzate, linii de producție de uscare și circuite de control care susțin mașini-unelte, unde este necesară construcția rezistentă la foc.

Considerații practice de selecție

1. Secțiunea transversală a conductorului

Secțiunea transversală necesară trebuie determinată din sarcina electrică, funcția circuitului, rezistența admisibilă a conductorului și cerințele de instalare aplicabile. Datele disponibile acoperă secțiuni transversale nominale de la 0,5 mm² la 6 mm².

2. Cantitatea de bază

Cantitatea de bază ar trebui să corespundă numărului de circuite de control, alarmă, monitorizare și auxiliare care trebuie transportate. Tabelul listează configurațiile recomandate de miez prin 61 de miezuri, cu cantități personalizate de miez disponibile în conformitate cu specificațiile furnizate.

3. Flexibilitate și traseu de instalare

Acolo unde cablurile trebuie să treacă prin dulapuri de comandă, tăvi sau conexiuni ale echipamentelor, construcția conductorului și condițiile de îndoire admisibile trebuie luate în considerare împreună. Raza de îndoire necesară ar trebui să fie confirmată din specificațiile de cablu aplicabile, mai degrabă decât să se presupună doar din tipul de conductor.

4. Cerințe de rezistență la foc

Cablurile rezistente la foc trebuie selectate în funcție de durata de testare necesară, condițiile de expunere la foc și standardul de sistem. Un cablu nu trebuie specificat doar prin termenul „rezistent la foc”; trebuie confirmate, de asemenea, clasificarea performanței și documentația de susținere a testelor.

Calitatea și verificarea tehnică

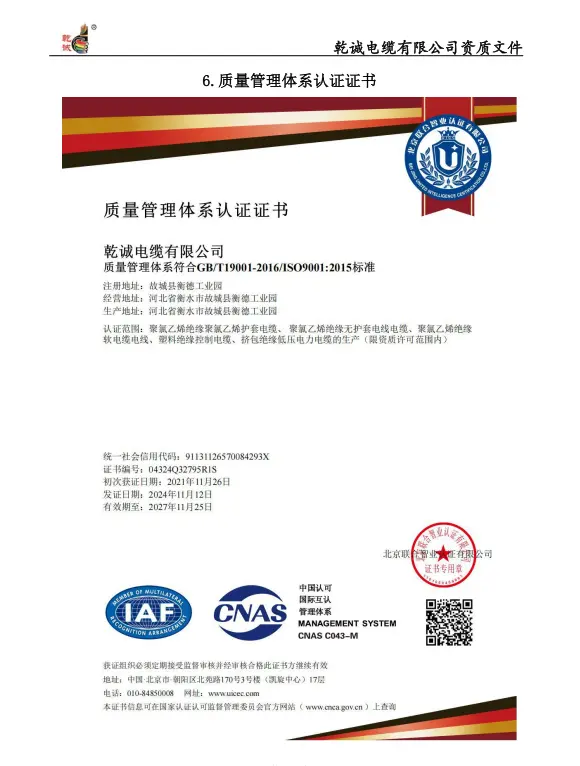

Pentru achiziția proiectului, principalele puncte de verificare includ materialul conductorului și construcția, secțiunea transversală nominală, rezistența conductorului, configurația bandă de mica, grosimea izolației PVC și dimensiunile cablului finit. Aceste caracteristici măsurabile oferă o bază practică pentru compararea cablului furnizat cu specificația tehnică convenită.

Pentru comenzile de export sau de inginerie, Qiancheng poate coordona documentația necesară a produsului în conformitate cu specificațiile cablului și cerințele proiectului. Dacă este necesar un anumit raport de testare a rezistenței la foc, certificat sau document de inspecție, acesta trebuie identificat înainte de confirmarea comenzii, astfel încât documentația aplicabilă să poată fi verificată în raport cu configurația reală a cablului.

FAQ

Care este tensiunea nominală a acestui cablu de control rezistent la foc din PVC din cupru?

Tensiunea nominală este de 450/750V. Este destinat circuitelor de control, monitorizare și auxiliare în care este necesară construcția rezistentă la foc specificată.

Ce material asigură funcția rezistentă la foc?

Banda de mica este folosita ca strat rezistent la foc in jurul conductorului. Funcția sa este de a ajuta la menținerea izolației electrice și a continuității circuitului în condițiile de testare la foc specificate.

Ce dimensiuni ale conductorilor sunt acoperite de tabelul de specificații?

Tabelul acoperă secțiuni transversale nominale de la 0,5 mm² la 6 mm², cu configurațiile corespunzătoare ale conductorului, grosimea izolației PVC și valorile rezistenței conductorului de 20℃ DC.

Câte nuclee pot fi configurate?

Numerele de bază recomandate enumerate sunt 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 și 61. Cantitățile de miez personalizate pot fi discutate conform specificațiilor proiectului.

Unde poate fi folosit acest cablu de control rezistent la foc din PVC din cupru?

Poate fi aplicat în sistemele de control al protecției împotriva incendiilor, circuitele de control al centralelor electrice, echipamentele metalurgice, sistemele mecanice și electrice ale clădirilor, echipamentele de tratare a apelor uzate și alte aplicații de control industrial unde este necesară construcția de cabluri rezistente la foc.

Ce informații ar trebui furnizate pentru o ofertă de proiect?

Pentru confirmarea specificațiilor, este util să furnizați modelul necesar, secțiunea transversală a conductorului, cantitatea de miez, lungimea cablului, mediul de instalare, cerințele de rezistență la foc și orice documente tehnice necesare sau înregistrări de inspecție.
