Cablu de control din cupru XLPE

Modele de produse: KYJV, KYJVP, KYJV22, KYJY etc.

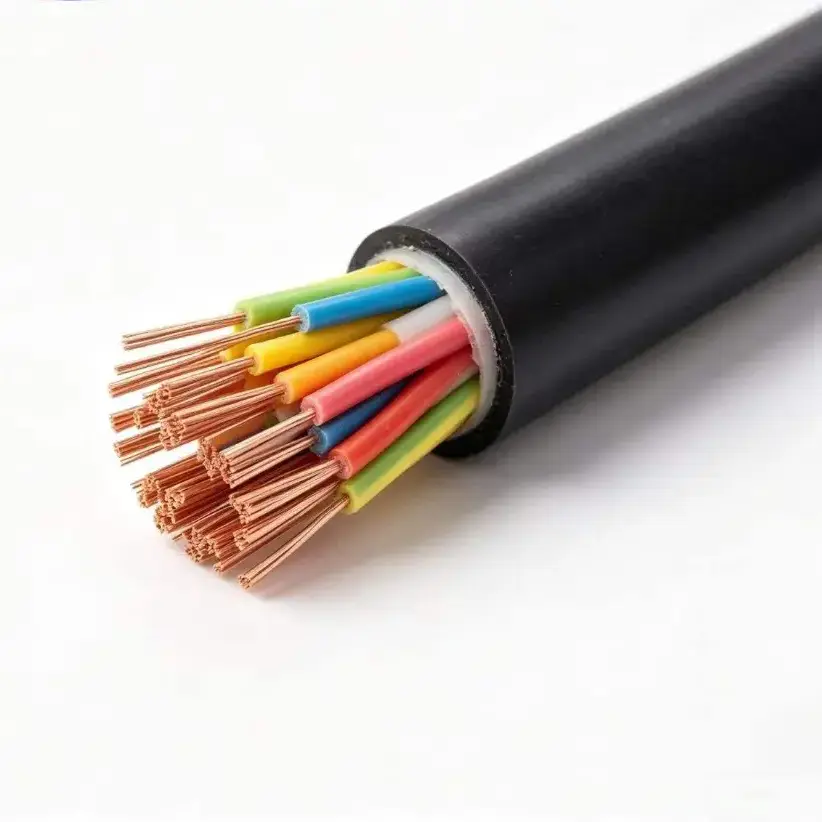

Cablul de control din cupru XLPE este utilizat pentru circuite de control, instrumente și semnal de joasă tensiune, în care sistemul de izolație trebuie să se adapteze la temperaturi ridicate de funcționare. Construcția standard combină conductoare de cupru de înaltă puritate, fără oxigen, cu izolație XLPE și o manta exterioară din PVC, cu configurații neblindate, ecranate și blindate cu bandă de oțel disponibile pentru diferite condiții de instalare.

Datele tehnice furnizate specifică o tensiune nominală de 450/750V, o temperatură maximă de funcționare pe termen lung de 90 °C și secțiuni transversale standard ale conductorilor de la 0,75 la 6 mm². În funcție de circuit și de metoda de așezare, cablul poate fi furnizat cu conductoare solide sau flexibile, configurații multiple de miez, ecranare, blindaj sau construcție WDZ cu emisii reduse de halogen și zero.

Specificațiile produsului, dimensiunile și tabelul parametrilor tehnici

Caracteristici de construcție și electrice

1. Izolație XLPE

Polietilena reticulata formeaza stratul primar de izolare. Specificațiile furnizate oferă o temperatură maximă de funcționare pe termen lung de 90 °C și o toleranță la suprasarcină pe termen scurt de 130 °C. Acest interval de temperatură este unul dintre motivele principale pentru a lua în considerare izolarea XLPE atunci când o instalație de control poate funcționa peste condițiile tipice ale cablajului de uz general izolat cu PVC.

2. Opțiuni conductoare de cupru

Conductorul este specificat ca 99,99% cupru de înaltă puritate fără oxigen. KYJV utilizează un conductor solid de Clasa 1, în timp ce KYJVR este listat cu un conductor flexibil de Clasa 5. Prin urmare, construcția conductorului poate fi adaptată la cablaje fixe sau la instalații în care este necesară o flexibilitate suplimentară.

3. Înveliș PVC și variante funcționale

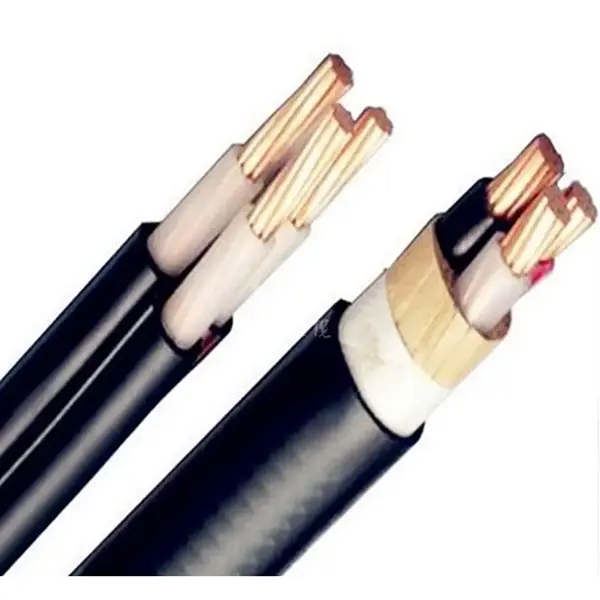

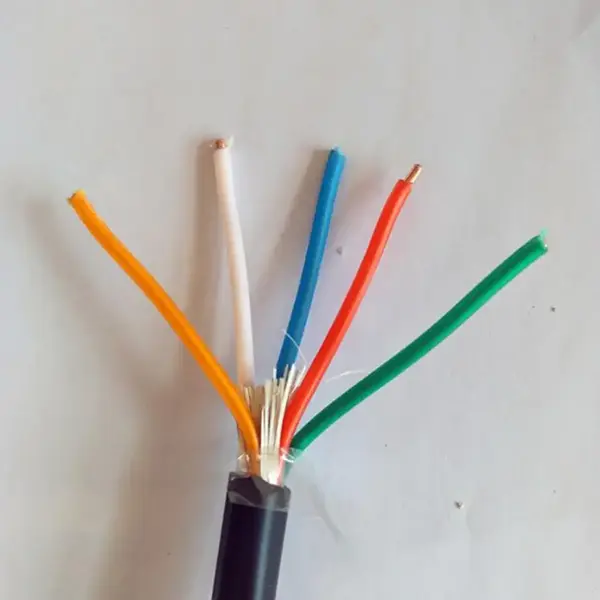

Mantaua exterioară standard este din PVC, cu o versiune WDZ cu emisii reduse de halogen, disponibilă ca opțiune îmbunătățită. KYJVP ecranat adaugă ecranare împletită cu cupru, în timp ce KYJV22 folosește armătură din bandă de oțel pentru aplicații care necesită protecție mecanică suplimentară. Aceste variante permit construcția cablului să fie adaptată la instalația din jur, mai degrabă decât utilizarea unei singure configurații pentru fiecare proiect.

Selectarea configurației potrivite

Cantitatea de miez trebuie să corespundă numărului de circuite de control, instrumente sau protecție deservite de cablu. Gama standard acoperă de la 2 la 61 de miezuri, în timp ce secțiunile transversale ale conductorilor variază de la 0,75 la 6 mm². Dimensiunea necesară a conductorului trebuie determinată din sarcina circuitului, căderea de tensiune admisă și condițiile de instalare, mai degrabă decât să fie selectată numai după numărul de nuclee.

Condițiile de instalare determină dacă este necesară o protecție suplimentară. KYJV sau KYJVR neblindate sunt destinate jgheaburilor de cabluri, conductelor interioare și cablurilor fixe de șanțuri. KYJVP poate fi luat în considerare acolo unde interferența electromagnetică este o problemă, în timp ce KYJV22 este destinat instalațiilor specificate care necesită armătură din bandă de oțel și protecție mecanică. Valorile minime ale razei de curbură furnizate trebuie luate în considerare și în timpul trasării.

Aplicații tipice

1. Energie și echipamente electrice

Cablul poate fi utilizat pentru controlul de joasă tensiune și cablarea semnalelor asociate cu echipamente fotovoltaice, sisteme de stocare a energiei, invertoare, dulapuri electrice și echipamente aferente. Izolația XLPE oferă intervalul specificat de temperatură de funcționare de 90 °C pe termen lung pentru instalațiile în care temperaturile ambiante sau ale echipamentului necesită acest nivel de performanță de izolație.

2. Automatizări industriale

Dulapurile de comandă pentru mașini-unelte, pompe, ventilatoare, sisteme PLC și echipamente de proces pot necesita cabluri de control cu ​​mai multe fire cu diferite configurații de conductor și instalație. Versiunile de conductor flexibil pot simplifica rutarea în jurul terminalelor și dulapurilor echipamentelor, în timp ce versiunile ecranate sunt disponibile pentru circuitele în care interferențele electromagnetice trebuie abordate.

3. Infrastructura municipală și de clădiri

Gama de cabluri poate fi utilizată în tuneluri subterane de utilități, șanțuri de cabluri, sisteme electrice de clădiri și alte instalații fixe de control de joasă tensiune. Acolo unde cablurile sunt expuse la încărcări mecanice suplimentare sau necesită construcție directă îngropată, configurația blindată KYJV22 oferă o opțiune de instalare diferită.

4. Control și protecție a sistemului de alimentare

Circuitele secundare de joasă tensiune din substații, centrale electrice, săli de distribuție și echipamente electrice pot folosi cabluri de control cu ​​mai multe fire pentru achiziția semnalului, interblocarea și controlul echipamentelor. Modelul final trebuie să se potrivească cu funcția circuitului, dimensiunea conductorului, cerințele de ecranare și metoda de instalare.

5. Echipamente de export și proiecte de inginerie

Pentru echipamentele electrice orientate spre export și proiectele de inginerie, specificația cablului trebuie confirmată față de cerințele aplicabile ale proiectului înainte de producție. Documentația, lungimea de livrare, tipul bobinei și orice înregistrări de inspecție necesare pot fi specificate împreună cu modelul și construcția cablului.

Verificări tehnice înainte de a comanda

Pentru o ofertă de proiect, informațiile de bază includ în mod normal modelul cablului, tensiunea nominală, clasa conductorului, secțiunea transversală, cantitatea de miez și lungimea necesară. Dacă cablul va fi direcționat lângă echipamente care generează interferențe electromagnetice, cerința de ecranare trebuie menționată separat. Îngroparea directă sau instalarea expusă ar trebui, de asemenea, identificată, astfel încât nevoia de armură să poată fi evaluată.

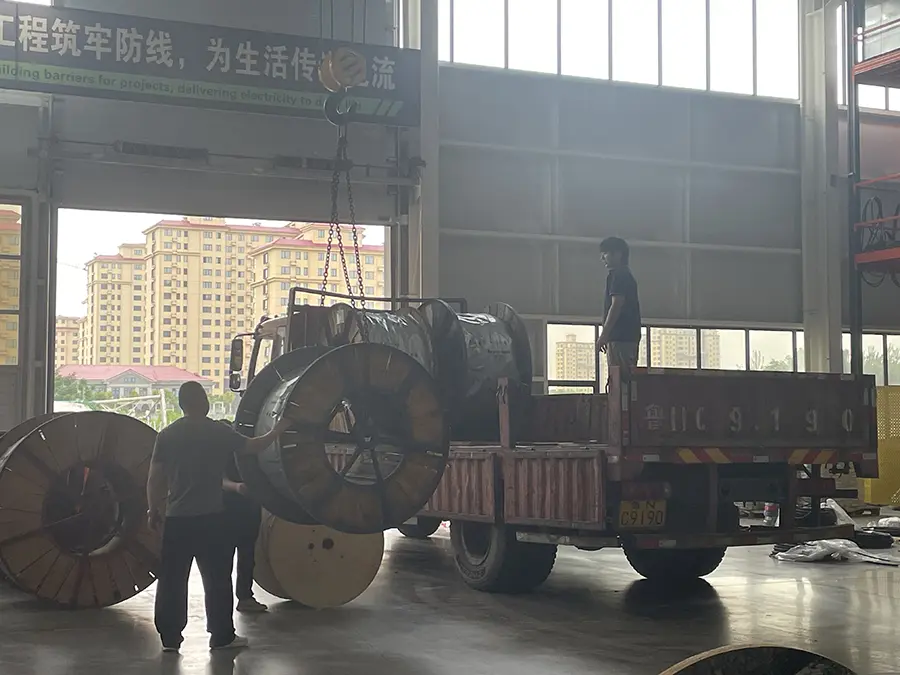

Pentru comenzile de export, ambalajul și documentația trebuie confirmate în etapa de ofertă. Specificațiile furnizate enumeră rolele din plastic și rolele din lemn fumigat, împreună cu lungimi de livrare personalizate. Cerințele speciale, cum ar fi construcția WDZ fără fum și zero halogen sau versiunile rezistente la frig ar trebui, de asemenea, specificate înainte de producție.

FAQ

1. Ce standarde sunt specificate pentru acest cablu?

Datele de produs furnizate listează GB/T 9330 ca standard național. Dacă un proiect de peste mări necesită standarde suplimentare, certificate sau documente de inspecție, acele cerințe trebuie confirmate în conformitate cu piața de destinație și specificațiile proiectului.

2. Ce dimensiuni ale conductorilor și cantitățile de miez sunt disponibile?

Secțiunile transversale standard ale conductorului sunt 0,75, 1,0, 1,5, 2,5, 4 și 6 mm². Configurațiile standard de nuclee variază de la 2 la 61 de nuclee, inclusiv mai multe nuclee intermediare. Cantități speciale de miez pot fi produse în funcție de cerințele proiectului.

3. Care este temperatura de funcționare a izolației XLPE?

Datele tehnice furnizate specifică o temperatură maximă de funcționare pe termen lung de 90 °C și o toleranță la suprasarcină pe termen scurt de 130 °C. Temperatura minimă standard de așezare este ≥0 °C, în timp ce o versiune rezistentă la frig este listată pentru instalare directă la -30 °C.

4. Când este necesară o versiune ecranată sau blindată?

KYJVP ecranat poate fi luat în considerare atunci când interferența electromagnetică trebuie controlată în circuitul de semnal sau de control. KYJV22 blindat este destinat condițiilor de așezare care necesită protecție mecanică suplimentară, inclusiv îngropare directă subterană specificată. Cerințele minime privind raza de îndoire sunt diferite pentru construcțiile neblindate, ecranate și blindate.

5. Ce teste electrice sunt specificate înainte de livrare?

Specificațiile furnizate enumeră o rezistență de izolație de ≥1000 MΩ·km la 20 °C și un test de rezistență la tensiunea produsului finit de 3000V/5min fără avarie. Tabelul specifică, de asemenea, inspecția completă înainte de livrare. Orice cerințe de inspecție specifică proiectului sau de testare terță parte trebuie confirmate înainte de producție.

6. Poate fi personalizată lungimea de livrare și construcția cablului?

Da. Datele furnizate enumeră lungimi de livrare personalizate cu o toleranță de lungime declarată de ±0,5%. Cantități speciale de miez, construcție flexibilă a conductorului, ecranare, blindaj, construcție WDZ fără fum și zero halogen și versiuni rezistente la frig pot fi specificate în funcție de cerințele proiectului.
