Cablu de control flexibil din cupru PVC rezistent la foc

Modele de produse: N(NH)-KVVR, N(NH)-KVVRP etc.

Cablul de control flexibil rezistent la foc din PVC din cupru este proiectat pentru circuite de control și semnal în care cerințele de instalare flexibilă și de rezistență la foc trebuie luate în considerare împreună. Folosește conductori flexibili de cupru din clasa 5, un strat rezistent la foc din bandă de mica și izolație și manta din PVC extrudat. Această construcție este menită să ajute la menținerea integrității circuitului pentru o perioadă specificată în condiții de incendiu, în funcție de configurația aplicabilă a cablului și de cerințele de testare.

Structura flexibilă a conductorului face ca cablul să fie potrivit pentru dulapuri de comandă, sisteme de protecție împotriva incendiilor, echipamente mecanice și electrice și circuite industriale de control automat, unde îndoirea repetată sau spațiile de cablare restrânse pot face instalarea mai solicitantă. Selectarea cablului trebuie să se bazeze pe secțiunea transversală a conductorului, cantitatea de miez, metoda de instalare, cerințele de performanță la foc și caracteristicile electrice ale echipamentului conectat.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

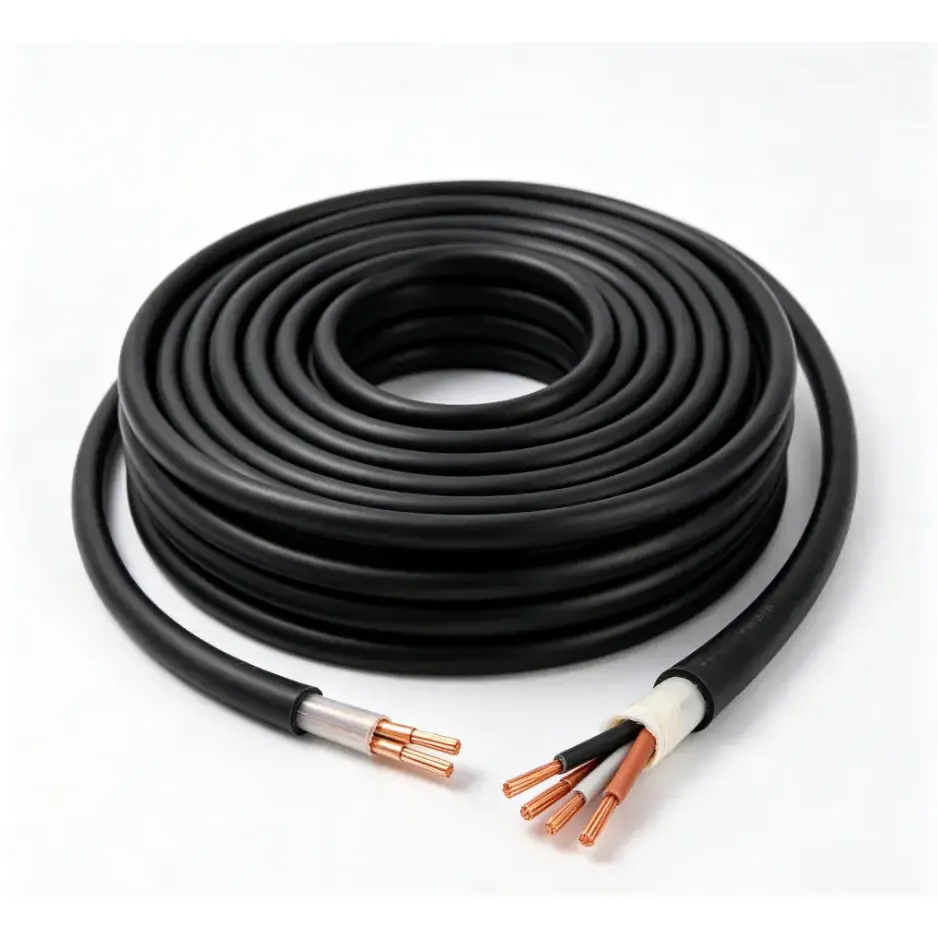

Construcție și performanță

Construcția cablului combină un conductor flexibil de cupru cu un strat rezistent la foc din bandă de mica și izolație și manta din PVC. Fiecare parte are o funcție specifică în structura generală a cablului, astfel încât specificația necesară trebuie selectată în funcție de circuitul de control, mediul de instalare și cerințele aplicabile de performanță la foc.

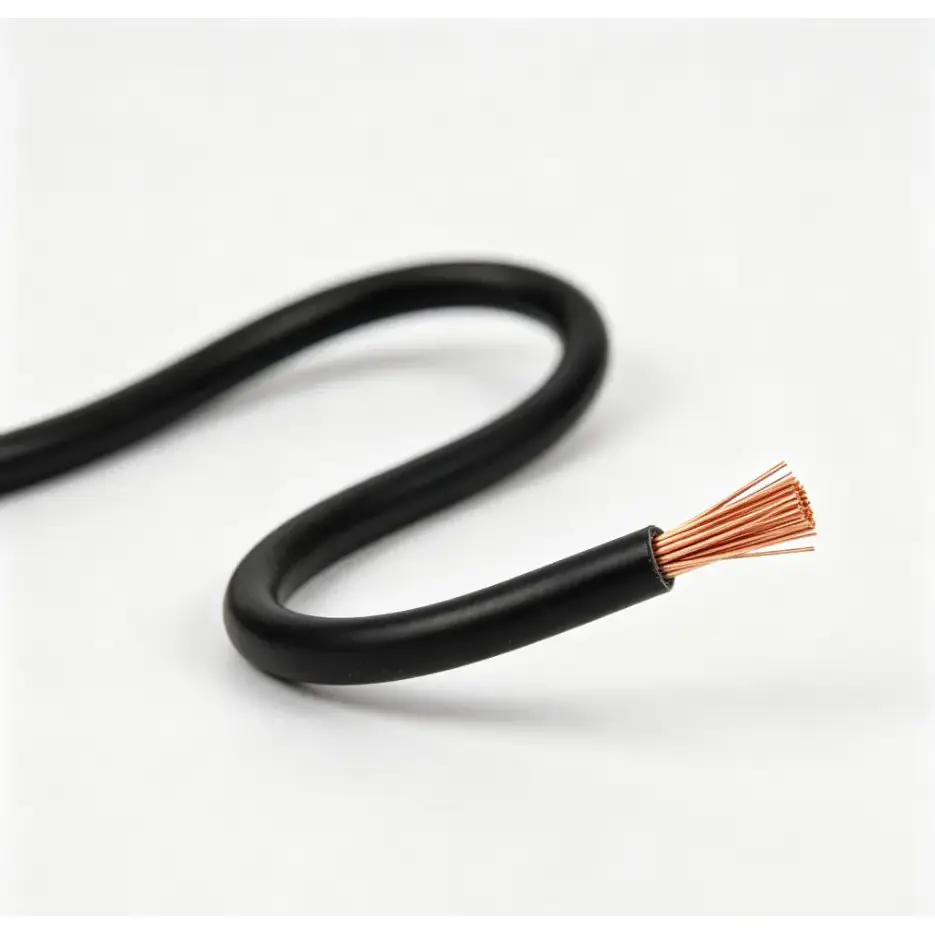

Conductor de cupru flexibil clasa 5

Construcția conductorului cu mai multe fire oferă o flexibilitate mai mare decât un conductor solid de aceeași secțiune nominală. Acest lucru este util pentru cablarea cabinetului, conexiunile echipamentelor și instalațiile în care cablul trebuie să treacă prin spații limitate sau în jurul componentelor echipamentului.

Strat rezistent la foc bandă de mica

Banda de mica este incorporata ca strat rezistent la foc in jurul conductorului. Într-o construcție de cablu rezistentă la foc, acest strat este destinat să ajute la protejarea traseului conductiv atunci când cablul este expus la temperaturi ridicate sau la flacără pe durata definită de condițiile de testare aplicabile.

Izolație și manta din PVC

Izolația din PVC extrudat asigură separarea electrică între conductor și componentele cablului înconjurător, în timp ce mantaua exterioară oferă protecție mecanică și de mediu suplimentară. Grosimea izolației variază în funcție de secțiunea transversală nominală, așa cum se arată în tabelul cu specificații de mai sus.

Unde este folosit

Cablul de control flexibil din PVC rezistent la foc din cupru este destinat pentru cablarea de control și semnal, în cazul în care continuitatea circuitului în condiții de incendiu specificate este un aspect important de proiectare. Aplicațiile tipice includ dulapuri de control al incendiului, sisteme de protecție împotriva incendiilor pentru clădiri, echipamente mecanice și electrice, sisteme de control legate de energie și instalații de automatizare industrială.

În dulapurile de control închise sau în carcasele echipamentelor, construcția conductorului flexibil poate simplifica rutarea în comparație cu construcțiile de cabluri mai puțin flexibile. Pentru instalațiile industriale, selecția finală ar trebui să ia în considerare și temperatura ambiantă, aranjamentul jgheabului sau conductelor, cerințele de îndoire, umiditatea, uleiul sau alte expuneri la mediu și sarcina electrică a circuitului de control conectat.

Verificarea calității și specificațiilor

Pentru acest tip de cablu, evaluarea calității ar trebui să se bazeze pe construcție măsurabilă și pe parametrii electrici, mai degrabă decât pe aspect. Secțiunea transversală a conductorului, rezistența conductorului, grosimea izolației, stratul rezistent la foc, cantitatea de miez și cerințele aplicabile de performanță la foc trebuie verificate în raport cu specificațiile convenite.

Înainte de producție sau expediere, documentația de proiect poate fi corelată cu modelul necesar, secțiunea transversală, cantitatea de miez, tipul de conductor și cerințele de testare. Pentru aplicațiile de inginerie, clienții pot confirma, de asemenea, dacă sunt necesare înregistrări suplimentare de inspecție, date tehnice sau mostre înainte de producția în vrac.

Ce ar trebui să fie confirmat înainte de a comanda?

Specificația adecvată depinde de sistemul de control și de condițiile de instalare. Înainte de a plasa o comandă, este util să confirmați următoarele puncte:

1. Secțiunea transversală a conductorului conform cerințelor circuitului și calculelor electrice aplicabile.

2. Cantitatea de miez necesară și dacă este necesară o configurație de miez standard sau personalizată.

3. Cerințe de performanță rezistente la foc și proiectul sau standardul de testare aplicabil.

4. Metoda de instalare, inclusiv cablarea cabinetului de comandă, instalarea conductelor, instalarea jgheabului de cabluri sau conexiunea echipamentului.

5. Lungimea cablului, ambalajul, documentația și cerințele de inspecție necesare pentru proiect.

FAQ

1. Poate acest cablu de control flexibil din PVC rezistent la foc să mențină continuitatea circuitului în timpul unui incendiu?

Cablul este proiectat cu un strat rezistent la foc din bandă de mica pentru a ajuta la menținerea traseului conductiv pentru o perioadă specificată în condițiile aplicabile de testare la foc. Performanța reală de rezistență la foc depinde de construcția cablului, metoda de instalare și cerințele de testare ale produsului specificat.

2. Ce material conductor este folosit în acest cablu?

Utilizează conductori flexibili de cupru. Configurația conductorului și diametrul maxim al unui singur fir variază în funcție de secțiunea nominală, cu valorile relevante furnizate în tabelul tehnic.

3. Ce secțiuni transversale și cantități de miez sunt disponibile?

Secțiunile transversale enumerate sunt 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² și 6 mm². Cantitățile de miez recomandate includ 2 până la 61 de miezuri în configurațiile prezentate în tabel, iar cantitățile de miez personalizate pot fi discutate în funcție de cerințele proiectului.

4. Cablul poate fi personalizat pentru un proiect?

Da. Cantitatea de miez și lungimea cablului pot fi personalizate în funcție de specificația proiectului. Înainte de producție, secțiunea transversală necesară a conductorului, configurația miezului, construcția rezistentă la foc, condițiile de instalare și cerințele de documentare trebuie confirmate.

5. Unde este utilizat în mod obișnuit acest tip de cablu?

Aplicațiile tipice includ dulapuri de control al incendiului, sisteme de protecție împotriva incendiilor pentru clădiri, echipamente mecanice și electrice, circuite de control industrial și alte instalații în care sunt necesare cablaje flexibile și construcție de cabluri rezistente la foc.

6. Ce informații tehnice ar trebui furnizate pentru ofertă?

Pentru o cotație precisă și verificarea specificațiilor, vă rugăm să furnizați modelul necesar, secțiunea transversală a conductorului, cantitatea de miez, lungimea cablului, mediul de instalare și cerințele aplicabile de performanță la foc. Dacă sunt disponibile, desenele de proiect sau specificațiile tehnice pot fi, de asemenea, utilizate pentru a confirma construcția cablului înainte de producție.
