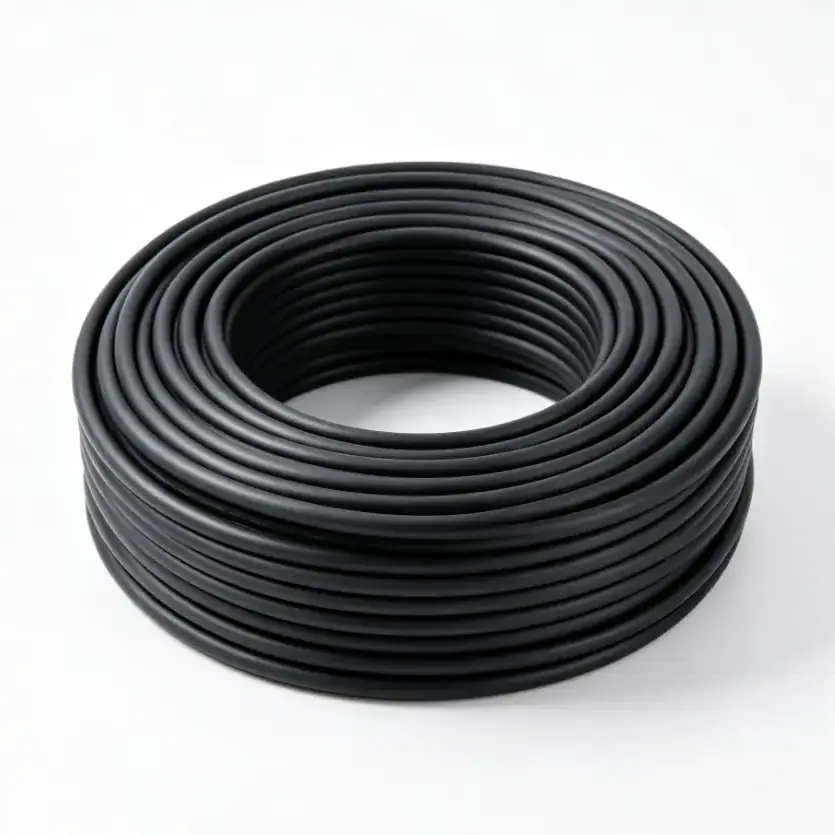

Cablu de control al temperaturii ridicate

Modele de bază: KGG, KFF, etc. Material izolator: cauciuc siliconic sau fluoroplastic.

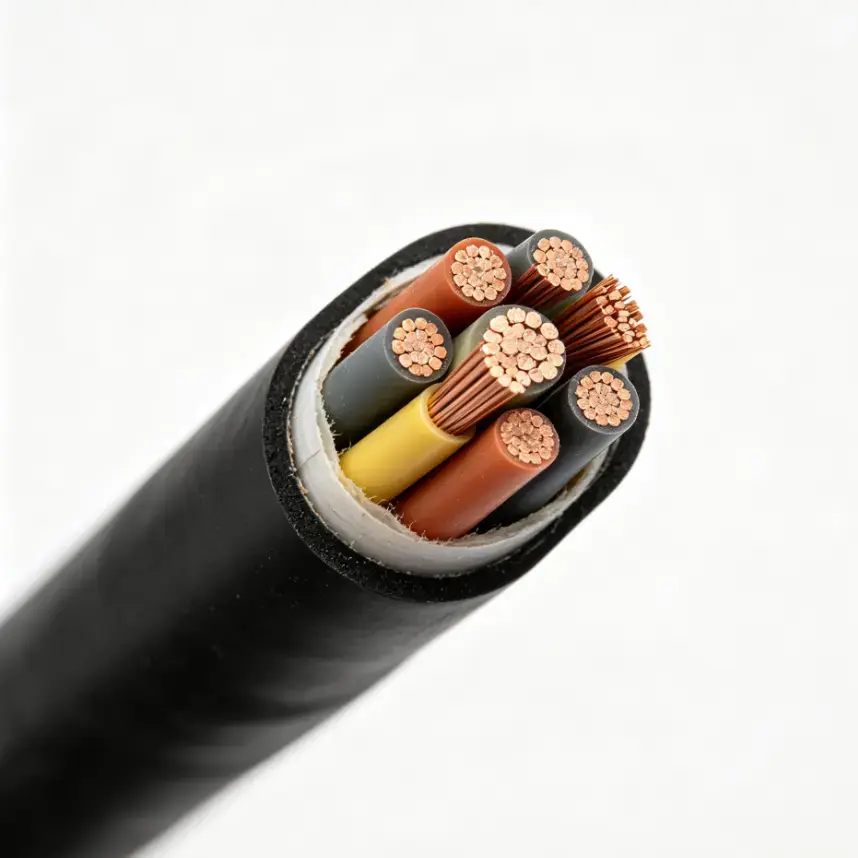

Cablul de control al temperaturii ridicate este un cablu special pentru transmiterea semnalelor de control și monitorizare în medii de lucru cu temperaturi ridicate. Utilizează ca conductor cupru de înaltă puritate, fără oxigen, cu izolație din cauciuc siliconic sau fluoroplastic și structuri opționale de ecranare și înveliș de protecție. Conductorul cu mai multe fire oferă flexibilitate pentru cablarea echipamentului, în timp ce materialele de izolație și manta pot fi selectate în funcție de temperatura de funcționare și condițiile din jur.

Această construcție este destinată aplicațiilor în care rezistența la temperatură este o parte importantă a selecției cablului. Aplicațiile tipice includ metalurgie, tratament termic, cuptoare industriale, echipamente de procesare termică și alte sisteme de control industrial. Specificațiile reale ale cablului trebuie selectate în funcție de temperatura continuă, temperatura de vârf, cerințele electrice, condițiile de instalare și expunerea la ulei, umiditate sau medii corozive.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

Material și construcție

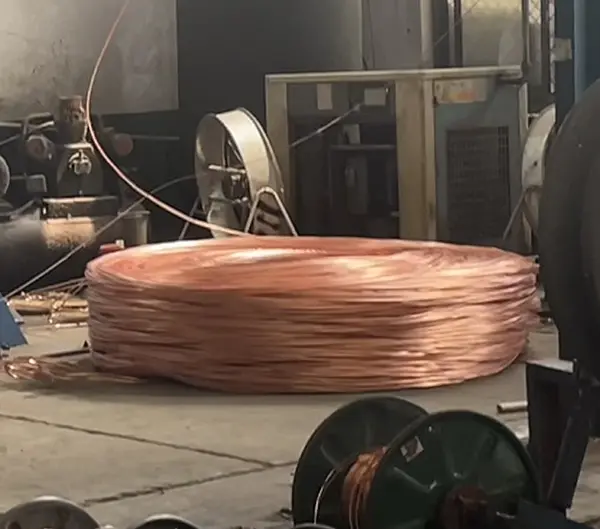

1. Conductor de cupru fără oxigen de înaltă puritate

Conductorul este fabricat din cupru de înaltă puritate, fără oxigen, într-o construcție flexibilă cu mai multe fire. În comparație cu un conductor solid rigid, structura spiralată este mai potrivită pentru rutarea în jurul echipamentelor și a dulapurilor de control. Secțiunea transversală a conductorului disponibilă este de la 0,5 mm² până la 10 mm², conform intervalului de specificații enumerat.

2. Izolație din cauciuc siliconic sau fluoroplastic

Cauciucul siliconic și fluoroplastic oferă opțiuni de izolare rezistente la temperatură pentru diferite condiții de funcționare. Selectarea materialului ar trebui să ia în considerare temperatura de lucru continuă, expunerea la temperatură pe termen scurt, cerințele mecanice și mediul înconjurător, mai degrabă decât temperatura singură.

3. Ecranare opțională pentru circuitele de comandă

Cablul poate fi echipat cu împletitură de sârmă de cupru sau cu bandă de cupru, atunci când este necesară ecranarea. Rata de acoperire specificată a ecranului este ≥80%. Ecranarea este deosebit de relevantă atunci când circuitele de control sau monitorizare sunt instalate în apropierea echipamentelor care pot genera interferențe electrice.

4. Mai multe opțiuni de material pentru manta

Mantaua exterioară poate utiliza PVC ignifug, fără halogeni, cauciuc siliconic, fluoroplastic sau nitril, rezistent la temperaturi ridicate. Construcția disponibilă oferă diferite combinații de rezistență la temperatură și rezistență la ulei, acid, alcali și alte condiții industriale.

Considerații privind performanța și aplicarea

Temperatura de lucru a unui cablu de control este determinată de construcția completă a cablului, incluzând conductorul, izolația, mantaua și condițiile de instalare. Din acest motiv, gradul de temperatură, expunerea la mediu și cerințele electrice trebuie confirmate împreună înainte de a selecta o specificație.

1. Cerințe de temperatură pe termen lung și pe termen scurt

Gradele disponibile de temperatură de funcționare pe termen lung sunt 90℃, 180℃ și 200℃. În funcție de construcția selectată, temperatura maximă pe termen scurt poate ajunge la 250℃ până la 280℃. Versiunile din cauciuc siliconic și fluoroplastic FEP pot rezista și la temperaturi de până la -60℃. Gradul selectat trebuie să corespundă profilului real de temperatură al echipamentului.

2. Performanțe electrice pentru circuitele de control și monitorizare

Conductorul de cupru fără oxigen oferă calea electrică necesară pentru semnalele de control și monitorizare, în timp ce rezistența izolației și tensiunea de rezistență oferă indicatori măsurabili de performanță electrică. Acolo unde interferențele electromagnetice reprezintă o problemă, se poate specifica o împletitură de cupru sau o ecranare cu bandă de cupru.

3. Rezistenta la conditiile industriale de lucru

Zonele cu temperaturi ridicate pot conține, de asemenea, ulei, umiditate, praf, substanțe acide sau alcaline. Prin urmare, teaca trebuie selectată în funcție de mediul înconjurător real. Opțiunile de cauciuc siliconic, fluoroplastic și nitril pot fi luate în considerare pentru diferite combinații de temperatură și expunere la mediu.

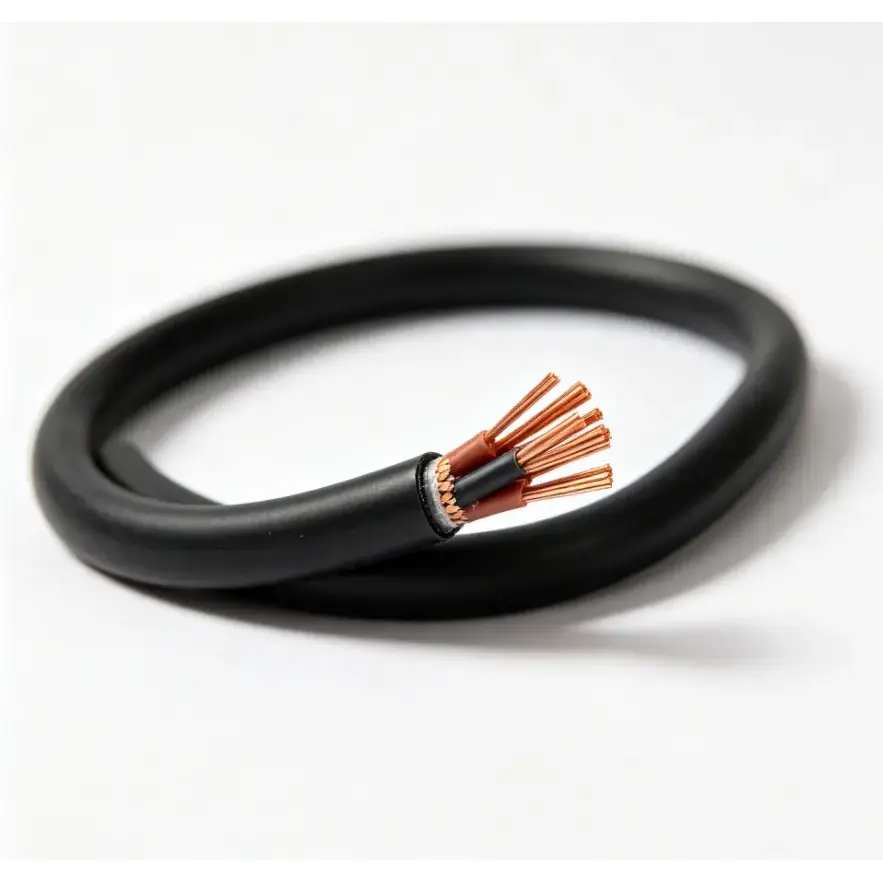

4. Instalare flexibilă în jurul echipamentului

Construcția conductorului cu mai multe fire acceptă rutarea flexibilă în jurul mașinilor industriale, dulapurilor de comandă și echipamentelor termice. Cantitatea de miez, secțiunea transversală a conductorului și construcția totală a cablului trebuie să fie adaptate la spațiul de instalare disponibil și cerințele circuitului.

Aplicații industriale tipice

Acest cablu este utilizat pentru circuite de control, monitorizare și semnal în medii industriale în care temperaturile ridicate afectează selecția cablului. Aplicațiile tipice includ:

●Echipamente de metalurgie si prelucrare a metalelor

●Linii de tratament termic si echipamente de prelucrare termica

● Cuptoare industriale si sisteme de incalzire

●Mașini de producție la temperatură înaltă

●Dulapuri de control industriale si conexiuni echipamente

●Circuite de monitorizare si control al temperaturii

●Echipamente expuse la ulei, umiditate, praf sau medii industriale corozive

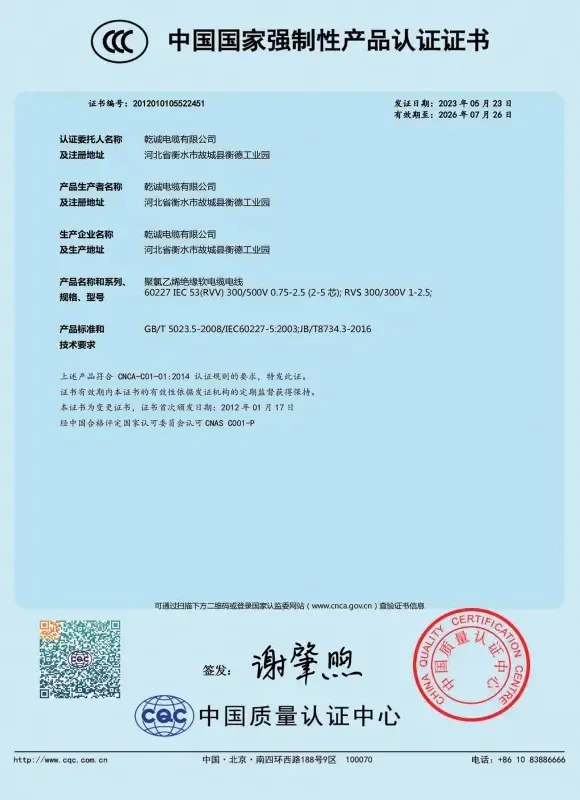

Controlul calității și verificarea tehnică

Pentru achiziționarea de cabluri industriale, verificarea produsului ar trebui să se concentreze asupra construcției măsurabile și a parametrilor electrici. Elementele cheie includ materialul conductorului, secțiunea transversală a conductorului, cantitatea de miez, materialul de izolație, construcția mantalei, tensiunea nominală, rezistența de izolație, rezistența conductorului și tensiunea de rezistență.

Inspecția producției poate include verificări dimensionale, testarea rezistenței conductorilor, testarea rezistenței izolației și testarea tensiunii de rezistență la frecvența de putere conform specificațiilor aplicabile ale produsului. Pentru comenzile de inginerie și export, documentația tehnică și înregistrările de testare pot fi confirmate în conformitate cu specificațiile cerute și condițiile proiectului.

Ce ar trebui să fie confirmat înainte de a comanda?

Pentru o specificație a cablului de control al temperaturii înalte, următoarele informații trebuie confirmate înainte de ofertare sau producție:

●Temperatura de funcționare continuă și posibilă temperatură de vârf pe termen scurt

●Secțiunea transversală a conductorului și numărul de fire necesare

●Tensiunea nominală și cerințele de performanță electrică

●Dacă este necesară o împletitură de cupru sau o ecranare cu bandă de cupru

●Material necesar pentru manta si rezistenta la mediu

●Expunerea la ulei, acid, alcali, umiditate, praf sau medii corozive

●Performanță necesară ignifugă sau rezistentă la foc

●Lungimea cablului, cerințele de ambalare și documentația tehnică

FAQ

1. La ce temperatură poate rezista continuu acest cablu de control al temperaturii ridicate?

Gradele disponibile de temperatură de funcționare pe termen lung includ 90℃, 180℃ și 200℃. În funcție de construcția selectată, temperatura maximă pe termen scurt poate ajunge la 250℃ până la 280℃. Versiunile din cauciuc siliconic și fluoroplastic FEP pot rezista, de asemenea, la temperaturi scăzute de până la -60℃.

2. Ce material conductor este folosit?

Conductorul folosește cupru de înaltă puritate, fără oxigen, într-o construcție flexibilă cu mai multe fire. Secțiunea transversală a conductorului disponibilă este de 0,5 mm² până la 10 mm², conform specificațiilor tehnice enumerate.

3. Se poate adăuga ecranare?

Da. Ecranarea opțională include împletitură de sârmă de cupru sau înveliș cu bandă de cupru, cu o rată specificată de acoperire a ecranului de ≥80%. Structura de ecranare poate fi selectată în funcție de sistemul de control și mediul electromagnetic.

4. Puteți personaliza miezurile cablurilor, secțiunea transversală, ecranarea și gradele ignifuge?

Da. Construcția enumerată acceptă 2 până la 61 de miezuri și secțiuni transversale ale conductorilor de la 0,5 mm² la 10 mm². Ecranarea, materialul învelișului, cerințele ignifuge sau rezistente la foc și lungimea cablului pot fi confirmate conform aplicației și specificațiilor tehnice.

5. Este cablul potrivit pentru expunerea la ulei, acid și alcali?

Opțiunile de manta disponibile includ cauciuc siliconic, fluoroplastic, compus de manta din nitril si PVC rezistent la temperaturi ridicate. Acolo unde sunt prezente uleiuri, acid, alcali, umiditate sau medii corozive, materialul învelișului trebuie selectat în funcție de mediul real de lucru.

6. Ce informații sunt necesare pentru o comandă de comerț exterior în vrac?

Vă rugăm să furnizați secțiunea transversală necesară a conductorului, cantitatea de miez, temperatura de funcționare, tensiunea nominală, cerințele de ecranare, materialul de înveliș, lungimea cablului, mediul de aplicare și standardele tehnice aplicabile. Aceste detalii permit ca construcția cablului și specificațiile de producție să fie confirmate înainte de ofertare.
