Cablu de cauciuc ecranat flexibil pentru minerit

Modele: MYP, MYPT.

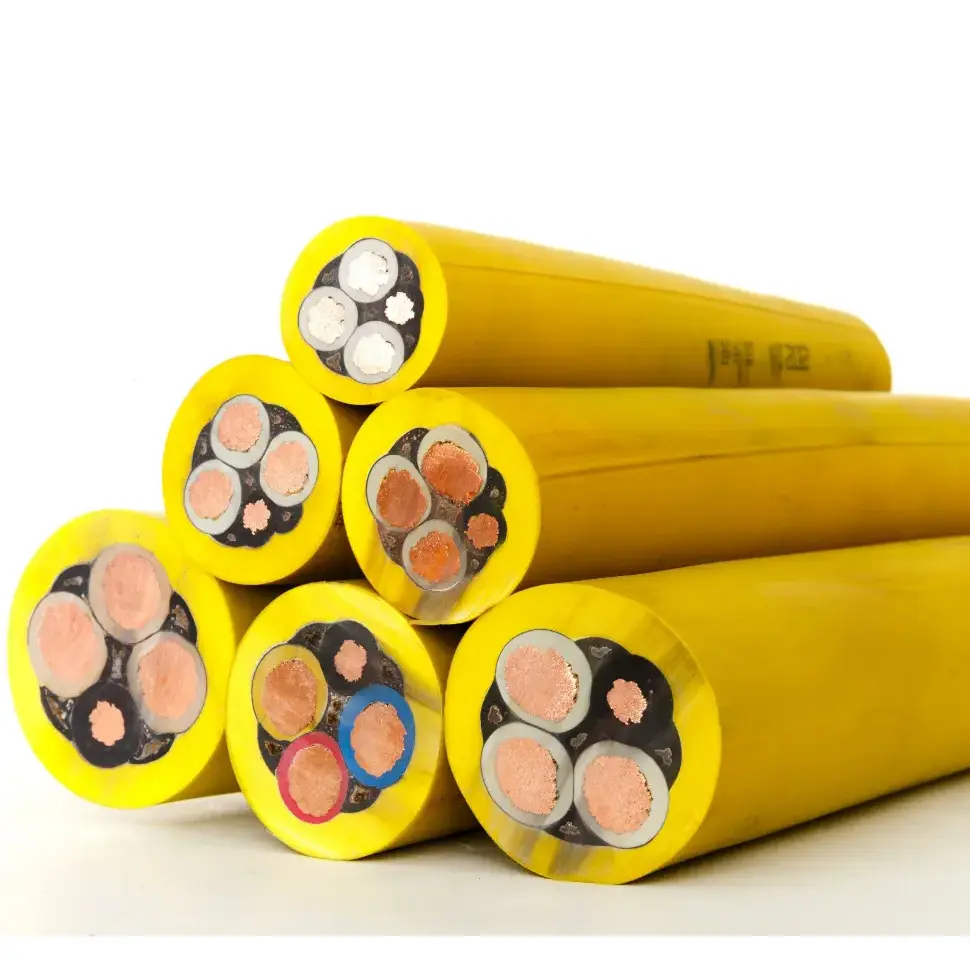

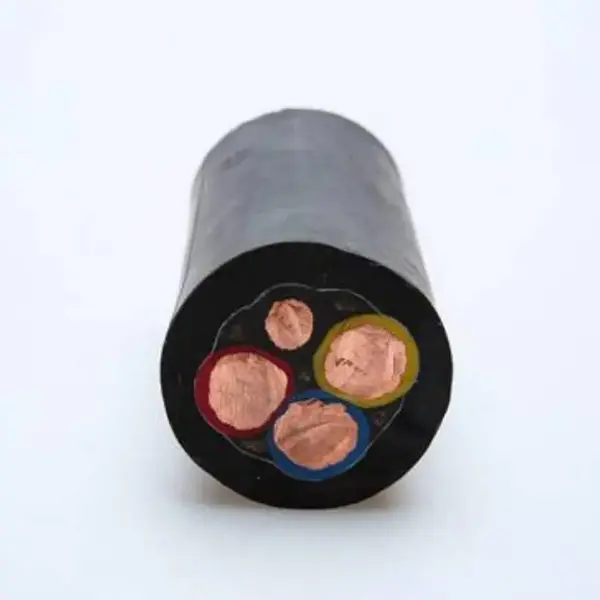

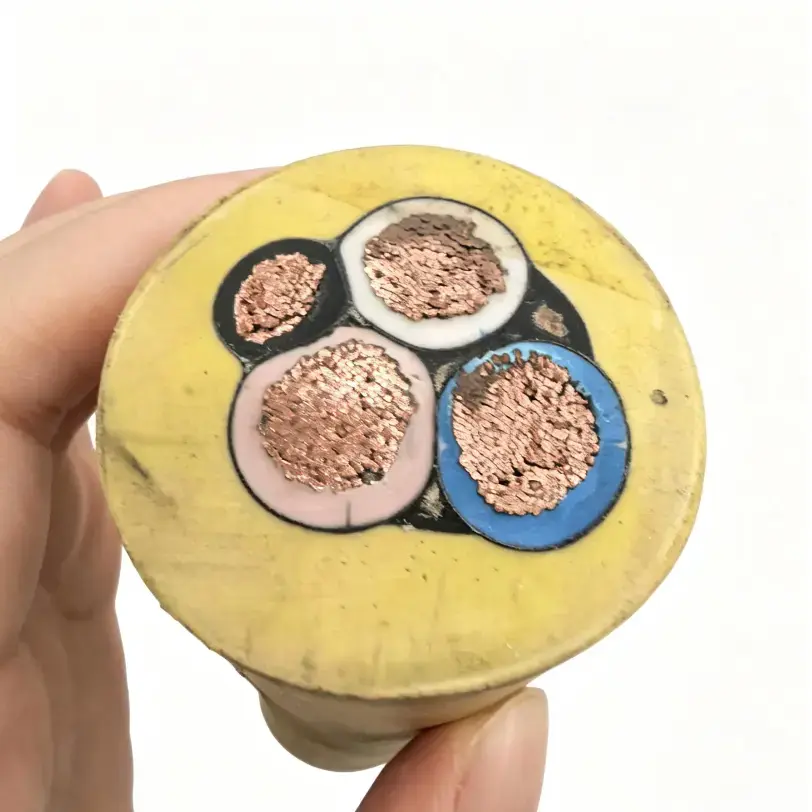

Cablul de cauciuc ecranat flexibil pentru minerit este un cablu flexibil învelit cu cauciuc pentru echipamentele electrice mobile utilizate în minerit subteran. Specificația produsului furnizată face referire la MT/T 818.7-2009 și combină un conductor de cupru multicaten, izolație specială din cauciuc, ecranare împletită cu sârmă de cupru și o manta de cauciuc de înaltă rezistență. Construcția este destinată aplicațiilor care implică îndoiri repetate, tragere, torsiune și expunere la praf, umiditate și contact mecanic.

Specificațiile produsului și tabelul parametrilor tehnici

Caracteristici cheie de construcție

1. Conductor de cupru flexibil

Cablul folosește un conductor de cupru, fără oxigen, cu mai multe fire de puritate ridicată. În comparație cu o construcție rigidă a conductorului, aranjamentul cu toroane este mai potrivit pentru instalațiile mobile în care cablul este îndoit, mișcat sau răsucit în mod repetat în timpul funcționării echipamentului.

2. Izolație din cauciuc și înveliș de protecție

Cauciucul special este specificat pentru stratul de izolație, în timp ce mantaua exterioară este descrisă ca fiind rezistentă la uzură, rezistentă la ulei, rezistentă la tragere și rezistentă la impact. Aceste caracteristici ale materialelor sunt relevante pentru traseele subterane unde cablul poate intra în contact cu echipamente, praf de cărbune, umiditate sau ulei hidraulic.

3. Scut împletit cu sârmă de cupru

Specificațiile furnizate enumeră un ecran împletit cu sârmă de cupru cu o acoperire de ecranare de cel puțin 85%. Un ecran metalic poate reduce cuplarea electromagnetică dintre cablu și echipamentul electric din apropiere, deși efectul real de ecranare depinde și de instalarea cablului, terminarea ecranului și împământarea.

4. Nuclee combinate de putere și control

Construcția poate include miezuri de putere și control în cadrul aceluiași ansamblu de cabluri. Acest aranjament este util atunci când echipamentul minier mobil necesită atât energie electrică, cât și conexiuni de control asociate, în funcție de configurația circuitului echipamentului.

Condiții de aplicare

Cablul de cauciuc ecranat flexibil pentru minerit este destinat echipamentelor mobile subterane în care încărcarea electrică este combinată cu mișcări mecanice repetate. Modelul exact trebuie selectat în funcție de tensiunea nominală, secțiunea transversală a conductorului, aranjamentul miezului, lungimea cablului, modelul de mișcare și condițiile de mediu.

1. Echipament minier complet mecanizat

Construcția flexibilă poate fi utilizată pentru echipamentele mobile care operează de-a lungul suprafețelor miniere mecanizate, unde mișcarea cablului și îndoirea repetată fac parte din funcționarea normală. Dimensiunea conductorului și configurația miezului trebuie să corespundă cerințelor electrice ale echipamentului.

2. Echipamente de drum subteran

Echipamentele mobile care operează pe drumurile subterane pot necesita un cablu cu rezistență la tragere, impact și abraziune. Tipul de echipament, traseul de instalare și spațiul liber disponibil trebuie luate în considerare atunci când se determină construcția corespunzătoare a cablului.

3. Zone cu interferențe electromagnetice

În cazul în care motoare de mare putere, convertoare de frecvență sau alte echipamente electrice sunt instalate în apropierea circuitelor de control sau monitorizare, stratul metalic de ecranare poate ajuta la limitarea cuplajului electromagnetic. Conexiunea corectă a ecranului și împământarea rămân părți importante ale instalării generale.

4. Condiții subterane umede și cu praf

Izolația din cauciuc și mantaua exterioară asigură o construcție destinată mediilor subterane solicitante. Adecvarea reală a mediului trebuie verificată în raport cu expunerea la apă, temperatura, contactul cu uleiul, încărcarea mecanică și cerințele specifice ale minei.

Puncte tehnice pentru selectarea cablurilor

1. Tensiunea nominală și secțiunea transversală a conductorului

Specificațiile furnizate enumeră o tensiune nominală de 0,66/1,14 kV și secțiuni transversale ale conductorilor de la 10 mm² la 150 mm². Selectarea ar trebui să ia în considerare sarcina echipamentului, căderea de tensiune admisă, lungimea cablului și condițiile de instalare așteptate, mai degrabă decât dimensiunea conductorului.

2. Mișcare mecanică

Pentru echipamentele miniere mobile, cablul poate suferi îndoire, torsiune și tragere repetate. Prin urmare, torizarea conductorului, izolația, mantaua și raza de instalare ar trebui luate în considerare împreună atunci când se evaluează cablul pentru un aspect specific al echipamentului.

3. Cerințe de ecranare

Produsul furnizat folosește un scut împletit cu sârmă de cupru cu o acoperire declarată de ≥85%. Dacă cablul este instalat în apropierea variatoarelor de frecvență sau a motoarelor de mare putere, aranjamentul de ecranare necesar trebuie verificat în raport cu cerințele producătorului de echipamente și cu proiectarea electrică a minei.

4. Cerințe privind ignifuge

Datele tehnice furnizate afirmă conformitatea cu cerințele MT 386 privind ignifugarea minieră și auto-stingerea după îndepărtarea flăcării. În cazul în care un proiect necesită o certificare specifică privind siguranța minelor sau o documentație suplimentară de testare, acele cerințe trebuie confirmate pentru modelul exact de cablu înainte de achiziție.

Controlul calității și documentația tehnică

Pentru achiziționarea cablurilor miniere, verificarea tehnică ar trebui să acopere modelul, tensiunea nominală, secțiunea transversală a conductorului, aranjarea miezului, construcția ecranului, rezistența electrică și cerințele de testare aplicabile. Aceste detalii oferă o bază mai clară pentru selecția și acceptarea produsului decât descrierile generale de performanță.

Qiancheng poate furniza specificațiile produsului și documentația tehnică de susținere în conformitate cu modelul de cablu selectat și cerințele proiectului. În cazul în care sunt necesare certificări, rapoarte de testare sau alte înregistrări de inspecție, documentele aplicabile trebuie confirmate în timpul etapei de ofertă și de revizuire a comenzii.

Ce ar trebui să fie confirmat înainte de a comanda?

1. Echipamente și aplicație

Furnizați tipul de echipament, mediul de operare și dacă cablul va fi utilizat pentru operare fixă ​​sau mobilă. Acest lucru ajută la determinarea dacă construcția flexibilă și aranjamentul de ecranare se potrivesc cu instalația reală.

2. Cerințe electrice

Confirmați tensiunea nominală, secțiunea transversală a conductorului, numărul de fire de alimentare, cerințele pentru miezul de control și lungimea cablului. Pentru cabluri mai lungi, trebuie luate în considerare căderea de tensiune și rezistența conductorului.

3. Condiții mecanice

Informațiile despre frecvența de tragere, direcția de îndoire, raza minimă de instalare, contactul cu mașinile și posibilul impact pot ajuta la determinarea construcției corespunzătoare a cablului.

4. Cerințe de documentare

Înainte de producție sau expediere, confirmați standardele de exploatare minieră aplicabile, cerințele de certificare, înregistrările de inspecție și alte documente tehnice cerute de mină, producătorul de echipamente sau specificațiile de proiect.

FAQ

Î1: Ce specificații sunt disponibile?

R: Specificațiile furnizate enumeră modelele MYP și MYPT, cu o tensiune nominală de 0,66/1,14 kV și secțiuni transversale ale conductorului de la 10 mm² la 150 mm². Aranjamentul necesar al miezului trebuie confirmat în conformitate cu echipamentul și designul circuitului.

Î2: Care este funcția stratului de ecranare?

R: Cablul folosește un ecran împletit cu sârmă de cupru cu o acoperire de ecranare declarată de ≥85%. Scutul poate ajuta la reducerea cuplării electromagnetice de la echipamentele electrice din apropiere. Eficacitatea sa reală depinde de instalarea completă, inclusiv de terminarea ecranului și împământarea.

Q3: Cablul poate fi folosit pentru echipamente mobile subterane?

R: Conductorul flexibil și construcția din cauciuc sunt destinate aplicațiilor mobile care implică îndoire, torsiune și tragere repetate. Selecția finală ar trebui să țină cont de mișcarea echipamentului, traseul cablurilor, tensiunea, dimensiunea conductorului și condițiile de mediu.

Î4: La ce standarde se face referire pentru acest cablu?

R: Informațiile despre produs se referă la MT/T 818.7-2009 pentru specificația cablului minier și la MT 386 pentru cerințele de ignifugare pentru minerit. Standardele aplicabile și documentele de certificare ar trebui să fie confirmate în raport cu modelul exact și cerințele proiectului.

Î5: Ce informații sunt necesare pentru o ofertă?

R: Informațiile principale includ modelul cablului, tensiunea nominală, secțiunea transversală a conductorului, configurația miezului, lungimea necesară, cantitatea, echipamentul de aplicare și condițiile de instalare. De asemenea, trebuie furnizate orice certificare specifică proiectului sau documente de inspecție.

Î6: Pot fi furnizate documente tehnice împreună cu cablul?

R: Specificațiile tehnice și documentele justificative aplicabile pot fi furnizate în conformitate cu modelul selectat și cerințele proiectului. Pentru proiectele miniere, certificatele și înregistrările de testare necesare trebuie confirmate înainte de finalizarea comenzii.
