Cablu de cauciuc pentru forfecare cărbune ecranat

Modele: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, etc.

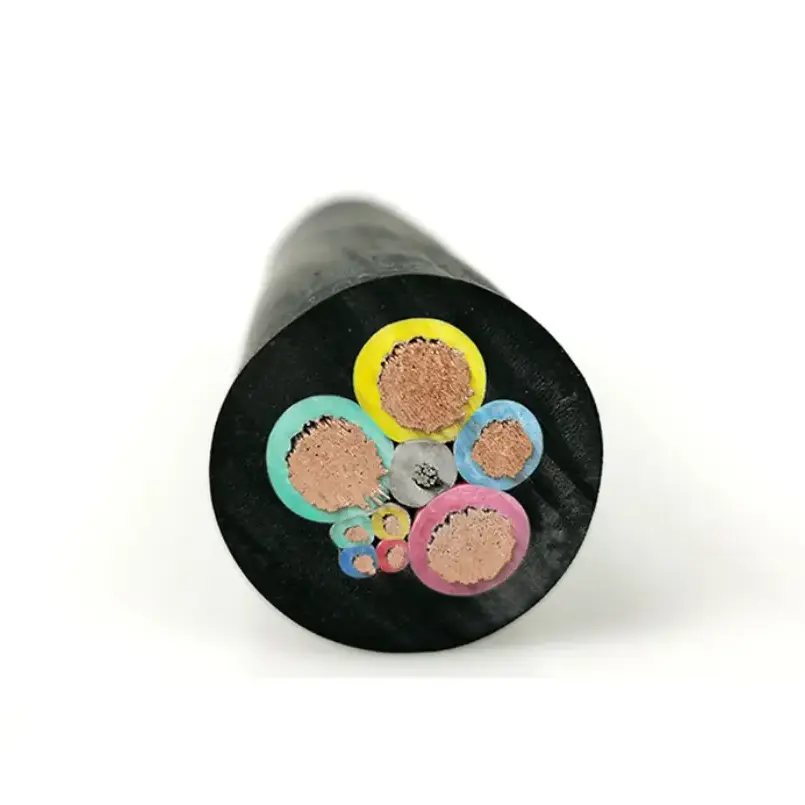

Cablul de cauciuc ecranat pentru forfecarea cărbunelui este utilizat pentru alimentarea cu energie mobilă și conexiunile de control ale echipamentelor subterane de exploatare a cărbunelui, cum ar fi forfecătoarele de cărbune. Construcția sa combină un conductor de cupru multicaten fără oxigen, izolație specială din cauciuc, ecranare metalică și o manta de cauciuc de înaltă rezistență. Specificațiile furnizate acoperă mai multe niveluri de tensiune și secțiuni transversale ale conductorului pentru aplicații în care cablul este expus la mișcări repetate, îndoire, tragere și contact mecanic.

Specificațiile produsului și tabelul parametrilor tehnici

Condiții tipice de aplicare

Acest tip de cablu este destinat echipamentelor miniere mobile subterane unde cablul de alimentare poate fi expus mișcării continue și solicitărilor mecanice. Specificația reală trebuie selectată în funcție de tensiunea echipamentului, cererea de curent, secțiunea transversală a conductorului, configurația miezului și condițiile de instalare.

1. Fețe de exploatare a cărbunelui complet mecanizate

Foarfecele de cărbune și alte echipamente mobile necesită construcții de cablu care pot găzdui mișcări repetate de-a lungul feței de lucru. Conductorul flexibil și mantaua de cauciuc sunt potrivite pentru condițiile de trasare a cablurilor care implică îndoire, tragere și contact cu echipamentul din jur.

2. Echipamente electrice subterane mobile

Cablul poate fi, de asemenea, luat în considerare pentru conexiunile de alimentare și de control ale altor echipamente miniere mobile atunci când tensiunea nominală, aranjarea miezului și cerințele mecanice se potrivesc cu instalația. Tipul echipamentului și configurația conexiunii trebuie confirmate înainte de specificare.

3. Zone cu interferențe electromagnetice

Stratul metalic de ecranare oferă o barieră conductivă în jurul miezurilor cablului și poate ajuta la reducerea efectului interferențelor electromagnetice asupra circuitelor de control și semnal. Cerințele de ecranare trebuie evaluate împreună cu proiectarea echipamentului și aranjamentul de împământare.

4. Zone miniere umede, prăfuite și solicitante din punct de vedere mecanic

Izolația din cauciuc și mantaua exterioară sunt destinate mediilor subterane în care pot apărea umezeală, praf, târâș și contact mecanic. Alegerea cablului ar trebui să țină cont de expunerea reală la apă, traseul de instalare, temperatura și încărcarea mecanică la locul amplasamentului.

Considerații tehnice cheie

Pentru selectarea cablurilor pentru minele de cărbune, valorile electrice nu sunt suficiente. Construcția cablului, mișcarea de instalare, cerințele de ecranare și condițiile de mediu trebuie verificate în raport cu echipamentul și aspectul minei înainte de a comanda.

1. Evaluarea electrică și dimensiunea conductorului

Gama de tensiune disponibilă include 0,38/0,66 kV, 0,66/1,14 kV și 1,9/3,3 kV, cu secțiunile transversale ale conductorilor enumerate de la 16 mm² la 120 mm² în specificația furnizată. Dimensiunea adecvată depinde de sarcina echipamentului, căderea de tensiune admisă, lungimea cablului și condițiile de instalare.

2. Construcție flexibilă pentru echipamente mobile

Mișcarea repetată impune solicitări mecanice diferite pentru un cablu minier mobil decât pentru un cablu cu instalație fixă. Conductorul de cupru multicaten și construcția din cauciuc sunt destinate aplicațiilor care implică îndoire și torsiune repetată.

3. Ecranarea circuitelor de control și semnal

Cablul încorporează un ecran metalic compozit folosind împletitură de sârmă de cupru și fibră. Pentru instalațiile care transportă semnale de control în apropierea echipamentelor electrice de mare putere, aranjamentul de ecranare trebuie să fie potrivit cu cerințele de împământare și de sistem de control ale echipamentului.

4. Protecție cu teaca

Mantaua exterioară din cauciuc este specificată ca fiind rezistentă la uzură, la ulei, la tragere și la impact. Aceste proprietăți sunt relevante atunci când cablul este direcționat aproape de mașini mobile sau expus la contact mecanic repetat.

5. Performanță ignifugă

Specificația furnizată precizează conformitatea cu cerințele MT 386 privind ignifugarea minieră, inclusiv auto-stingerea după îndepărtarea flăcării. Documentația proiectului și specificațiile aplicabile ale cablurilor trebuie verificate atunci când o mină necesită certificări specifice sau înregistrări de testare.

Calitate și documentare

Pentru achiziționarea cablurilor miniere, verificarea tehnică ar trebui să acopere modelul produsului, tensiunea nominală, secțiunea transversală a conductorului, configurația miezului, cerințele de testare electrică și standardele aplicabile pentru minerit. Aceste detalii oferă o bază practică pentru potrivirea cablului cu echipamentul și condițiile de instalare, mai degrabă decât selectarea exclusiv după tensiunea nominală.

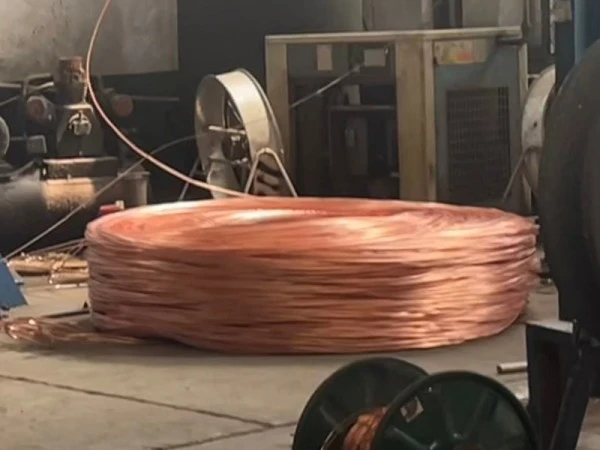

Procesul de producție și inspecție al cablurilor Qiancheng poate fi documentat în conformitate cu specificațiile aplicabile ale produsului și cerințele proiectului. Înregistrările testelor, parametrii tehnici și alte documente justificative pot fi revizuite ca parte a procesului de achiziție și acceptare, acolo unde este necesar.

De ce este importantă construcția în aplicațiile de extracție a cărbunelui

1. Construcție flexibilă a conductorilor

Conductorul de cupru fără oxigen multicatenar este destinat să accepte îndoiri și torsii repetate în timpul funcționării echipamentelor mobile. Dimensiunea conductorului poate fi selectată în funcție de sarcina electrică necesară și specificațiile cablului.

2. Configurație combinată de putere și control

Specificațiile furnizate includ construcții compozite cu miez de putere și miez de control. Această configurație poate simplifica rutarea cablurilor acolo unde sunt necesare atât conexiuni de alimentare, cât și de control, în funcție de cerințele de conectare ale echipamentului.

3. Ecran metalic

Structura de ecranare este relevantă pentru instalațiile în care cablurile de alimentare și circuitele de control funcționează în același mediu de echipament mobil. Eficacitatea acestuia depinde de proiectarea completă a sistemului, inclusiv terminarea scutului și împământarea.

4. Izolație și manta din cauciuc

Materialele de cauciuc sunt folosite atât pentru izolație, cât și pentru stratul protector exterior. Construcția specificată oferă rezistență la extrudare, rupere, uzură, ulei și impact pentru condițiile mecanice solicitante asociate echipamentelor subterane mobile.

FAQ

Î1: Ce tensiune și dimensiunea conductorului sunt disponibile?

R: Specificațiile furnizate acoperă tensiuni nominale de 0,38/0,66 kV, 0,66/1,14 kV și 1,9/3,3 kV, cu secțiuni transversale ale conductorilor de la 16 mm² la 120 mm². Aranjamentele și modelele de bază specifice trebuie confirmate în funcție de echipament și aplicație.

Î2: Care este structura de ecranare utilizată în acest cablu?

R: Cablul folosește un scut metalic compozit format din împletitură de sârmă de cupru și fibră. Este destinat să reducă interferențele electromagnetice care afectează circuitele din cablu, în timp ce performanța generală de ecranare depinde și de instalarea și împământarea corecte.

Q3: Unde este utilizat în mod normal acest tip de cablu minier?

R: Cablul de cauciuc de forfecare a cărbunelui ecranat este asociat în principal cu echipamente mobile de exploatare subterană și fețe de lucru pentru exploatarea cărbunelui. Poate fi luat în considerare pentru forfecarea cărbunelui și alte echipamente mobile atunci când tensiunea, dimensiunea conductorului, configurația miezului și cerințele mecanice sunt compatibile.

Î4: Ce ar trebui să fie confirmat înainte de a comanda?

R: Confirmați tensiunea nominală a echipamentului, secțiunea transversală a conductorului, numărul și tipul de miezuri, lungimea cablului, cerințele de ecranare, metoda de instalare și condițiile de mediu. Pentru proiectele miniere, standardele, certificatele și documentația de testare necesare trebuie, de asemenea, confirmate înainte de producție sau expediere.

Q5: Are cablul performanțe ignifuge?

R: Specificația tehnică furnizată afirmă că cablul respectă cerințele MT 386 privind ignifugarea minieră și se autostinge după îndepărtarea flăcării. Orice certificare sau cerință de testare specifică proiectului trebuie confirmată în raport cu modelul exact de cablu și specificațiile aplicabile.

Î6: Poate Qiancheng să furnizeze documente tehnice pentru achiziția proiectelor?

R: Parametrii tehnici și documentația de susținere pot fi furnizate în funcție de modelul selectat și de cerințele proiectului. Pentru o cotație sau o revizuire a specificațiilor, este util să furnizați tensiunea necesară, dimensiunea conductorului, configurația miezului, cantitatea și condițiile de aplicare.
