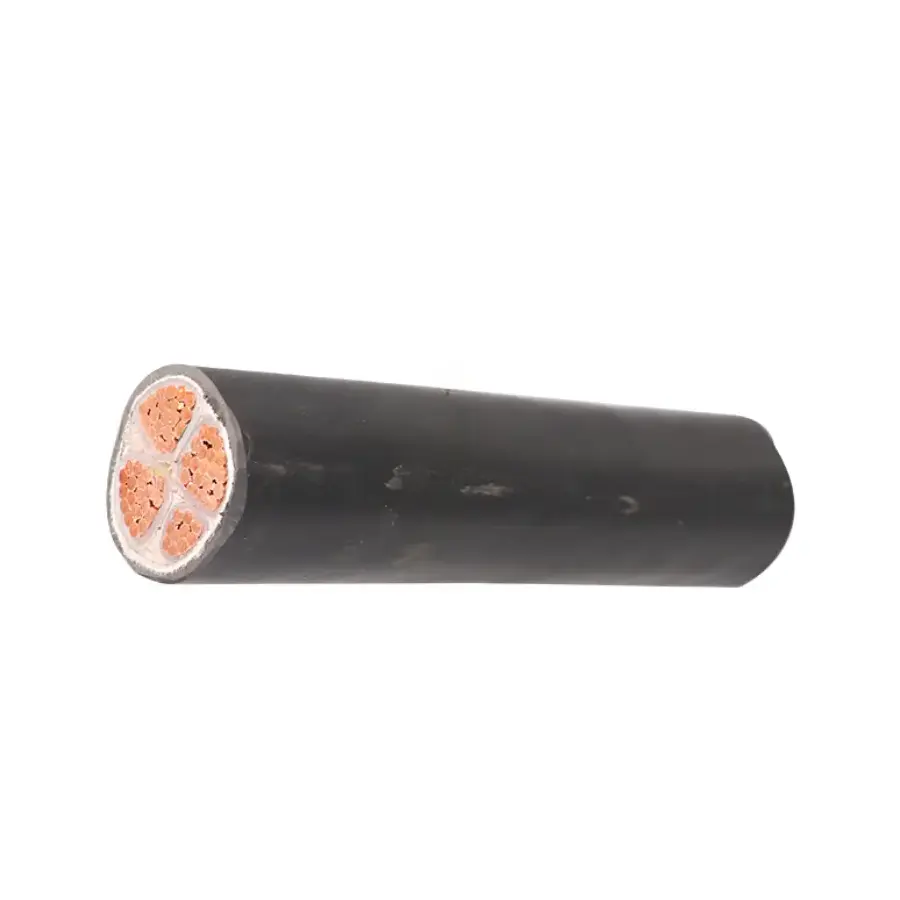

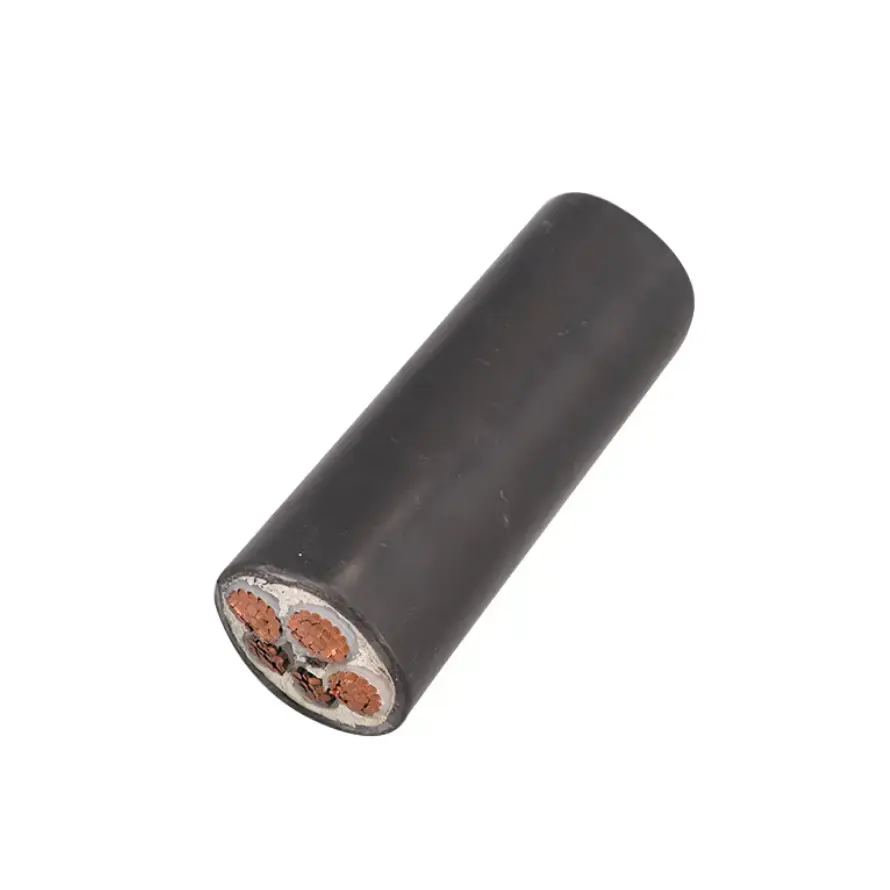

Cablu de alimentare minier izolat XLPE

Model: MYJV, MYJV22.

Cablul de alimentare minier izolat XLPE este conform cu MT/T 818.13-2009, cu conductori de cupru de înaltă puritate, fără oxigen, izolație reticulat XLPE și o manta din PVC ignifugă. Tensiunea nominală variază de la 0,6/1kV la 8,7/10kV, cu o temperatură de funcționare pe termen lung de 90℃. Cablul este destinat distribuției fixe de energie în minele de cărbune subterane și în cariera deschisă. Este pentru instalare statică și nu trebuie utilizat pe echipamente mobile care necesită tragere continuă sau îndoire repetată.

Specificațiile produsului și tabelul parametrilor tehnici

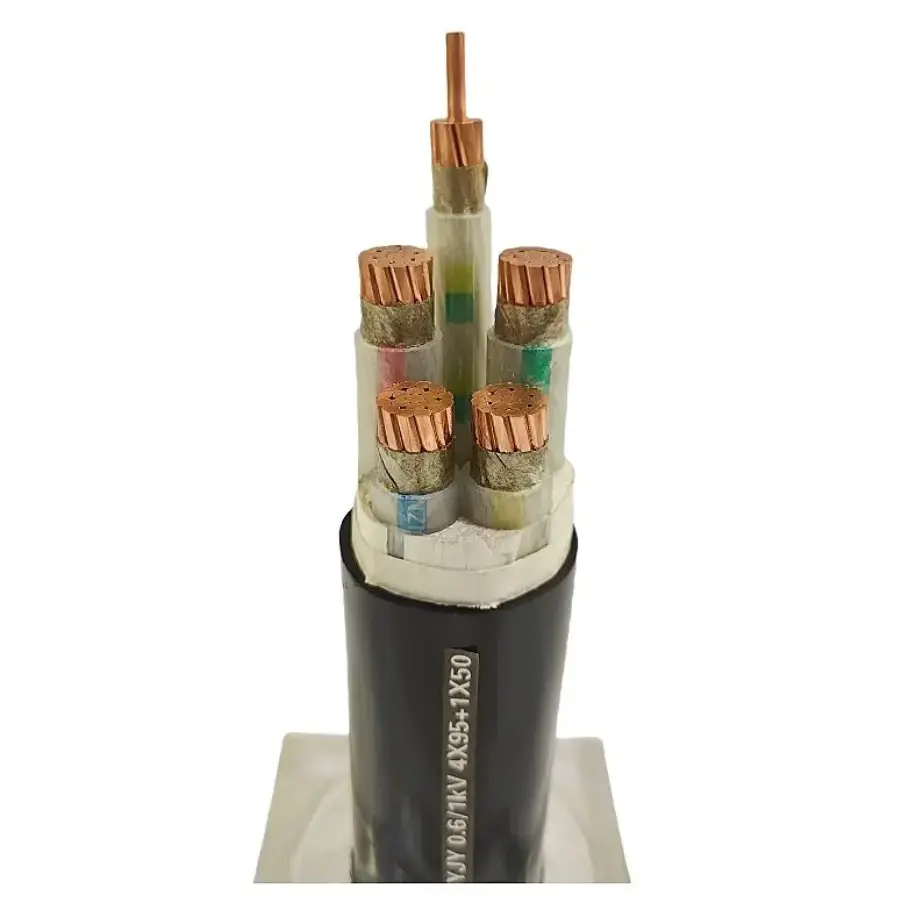

Caracteristici cheie de construcție

1. Izolație XLPE pentru temperaturi de funcționare mai ridicate

Izolația XLPE are o temperatură specificată de funcționare pe termen lung de 90℃, cu o temperatură de scurtcircuit de scurtă durată de până la 250℃. În comparație cu izolația din PVC, XLPE oferă o temperatură mai mare pentru circuitele fixe de putere în care încărcarea conductorului și condițiile ambientale trebuie luate în considerare împreună.

2. Conductor de cupru și performanță electrică

Conductorul este fabricat din cupru de înaltă puritate, fără oxigen și este disponibil în construcție solidă sau spiralată, conform specificațiilor cablului. Secțiunea transversală a conductorului, aranjarea miezului și tensiunea nominală trebuie să fie corelate cu sarcina conectată, distanța de transmisie și condițiile de instalare. Rezistența conductorului DC este verificată în raport cu cerințele aplicabile MT 818 sau GB/T 3956.

3. Manta din PVC ignifuga

Mantaua exterioară asigură protecția externă a cablului și încorporează proprietăți ignifuge pentru aplicațiile miniere. Specificația furnizată identifică, de asemenea, rezistența la expunerea la ulei și acizi-alcali. Expunerea reală la substanțe chimice, condițiile apei, temperatura și solicitarea mecanică trebuie luate în considerare atunci când se confirmă construcția corespunzătoare a mantalei.

4. Optional Steel-Tape Armor

Pentru instalațiile în care este necesară protecție mecanică suplimentară, este disponibilă o construcție blindată cu bandă de oțel. Prin urmare, MYJV22 se diferențiază de construcția MYJV neblindată prin stratul său de blindaj. Construcția finală trebuie selectată în funcție de metoda de așezare, riscul mecanic și specificațiile de proiect aplicabile.

Condiții de instalare și aplicare

Această gamă de cabluri este destinată distribuției de energie fixă, mai degrabă decât serviciului mobil continuu. Aplicațiile tipice includ drumurile principale subterane, camerele electromecanice, sistemele fixe de pompe, echipamentele de ventilație, circuitele de alimentare ale transportoarelor și alte puncte staționare de distribuție a energiei miniere.

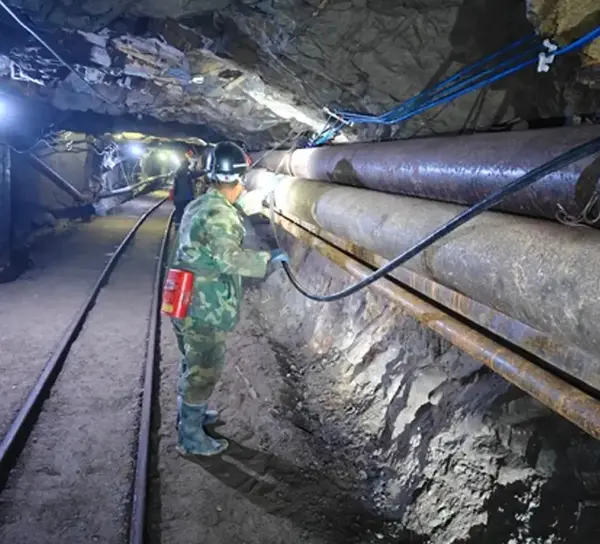

1. Distribuție subterană de energie fixă

Pentru instalațiile subterane, specificațiile cablului trebuie verificate în funcție de tensiunea nominală, curentul de sarcină, traseul de instalare, temperatura ambiantă, expunerea la umiditate și protecția mecanică disponibilă. Acolo unde cablul este trasat prin zone cu un risc mai mare de impact sau compresie, poate fi luată în considerare o construcție blindată.

2. Sisteme de energie pentru mine în cariera deschisă

Circuitele fixe din minele deschise pot implica expunerea în aer liber, praf, ploaie și schimbări de temperatură. Alegerea cablului trebuie să țină cont de aceste condiții de mediu împreună cu nivelul necesar de tensiune, dimensiunea conductorului și aranjamentul de pozare.

3. Instalații de spălare a cărbunelui și de sprijin

Circuitele fixe de putere pentru instalațiile de spălare a cărbunelui, camerele pompelor, sistemele de ventilație și alte instalații de susținere pot fi specificate în funcție de sarcina echipamentului și distanța de distribuție. Construcția cablului ar trebui verificată pentru mediul real, mai degrabă decât aplicarea unei singure specificații la toate instalațiile miniere.

Selecția și inspecția tehnică

Înainte de a comanda, trebuie confirmate tensiunea nominală necesară, secțiunea transversală a conductorului, numărul de miezuri, construcția armăturii, lungimea cablului și metoda de instalare. Pentru rutele mai lungi de alimentare cu energie, scăderea tensiunii și rezistența conductorului trebuie luate în considerare împreună cu sarcina așteptată.

Pentru inspecția primită, modelul produsului și construcția cablului pot fi verificate în raport cu specificațiile de achiziție. În funcție de cerințele proiectului, documentația și înregistrările testelor pot include rezistența conductorului, testele legate de izolație, rezultatele rezistenței la tensiune și înregistrările testelor ignifuge. În cazul în care sunt necesare certificări specifice minelor sau documente suplimentare de inspecție, acestea trebuie confirmate înainte de producție și expediere.

FAQ

Î1: Ce standard se aplică acestui cablu de alimentare minier?

R: Produsul este specificat în conformitate cu MT/T 818.13-2009, cu cerințele privind conductorii referite la GB/T 3956, acolo unde este cazul. Standardul exact și documentația necesară pentru un proiect ar trebui să fie confirmate în raport cu modelul selectat și tensiunea nominală.

Î2: Ce tensiune și dimensiunea conductorului sunt disponibile?

R: Gama de tensiune nominală listată este de la 0,6/1 kV la 8,7/10 kV, în timp ce tabelul tehnic listează secțiunile transversale ale conductorilor de la 2,5 mm² la 300 mm². Configurația miezului poate fi 3-core sau 3+1-core, cu combinația exactă în funcție de specificația cablului selectat.

Î3: Care este diferența dintre MYJV și MYJV22?

R: MYJV se referă la construcția izolată cu XLPE, învelită cu PVC, în timp ce MYJV22 adaugă blindaj cu bandă de oțel. Versiunea blindată este considerată acolo unde instalația necesită protecție mecanică suplimentară. Construcția adecvată depinde de traseul cablului și de condițiile de așezare.

Î4: Acest cablu poate fi utilizat pe forfecătorii de cărbune sau alte echipamente mobile de exploatare?

R: Nu. Acest cablu este destinat instalării statice și distribuției fixe de energie. Echipamentele care implică tragere continuă, îndoire repetată sau alte servicii mobile necesită, în mod normal, un cablu de exploatare flexibil, specificat special pentru acea condiție de funcționare.

Î5: Ce informații ar trebui furnizate atunci când solicitați o ofertă?

R: Informațiile necesare includ în mod normal tensiunea nominală, secțiunea transversală a conductorului, configurația miezului, lungimea cablului, cantitatea, metoda de instalare și echipamentul de aplicare. Dacă proiectul necesită certificare specifică, înregistrări de inspecție, cerințe de ambalare sau documente tehnice, acestea ar trebui, de asemenea, menționate în anchetă.

Î6: Ce ar trebui verificat înainte de expediere sau de acceptare pe site?

R: Verificați modelul cablului, tensiunea nominală, dimensiunea conductorului, configurația miezului, tipul de armătură și lungimea cablului în raport cu specificațiile de achiziție. În funcție de proiect, revizuiți rezultatele testelor electrice relevante, datele de rezistență a conductorului, înregistrările de rezistență la tensiune, documentația ignifugă și certificatele necesare înainte de acceptare.

Pentru sistemele fixe de distribuție a energiei miniere, cablul de alimentare minier izolat XLPE trebuie selectat în funcție de sarcina electrică, tensiunea nominală, metoda de instalare și condițiile de mediu. Pentru aplicațiile care implică mișcare continuă, construcția cablului trebuie revizuită separat pentru a se potrivi cu cerințele mecanice ale echipamentului.
