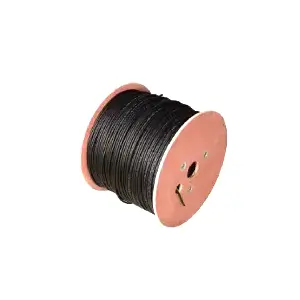

Cablul solar DC Qiancheng PV1-F este achiziționat pentru ingineria stațiilor fotovoltaice, potrivit pentru construcția cablajului de transmisie DC pe partea modulului fotovoltaic. Oferă rezistență excelentă la UV, rezistență la temperaturi ridicate și scăzute, rezistență la coroziune acid-alcalină, rezistență la suprasarcină, rezistență la uzură și performanță anticorozivă. Adaptabil la diferite condiții de lucru fotovoltaice dure, asigură funcționarea sigură și stabilă a sistemului cu o durată lungă de viață.
|
Număr de miezuri × Aria nominală a secțiunii transversale (mm²) |
Grosimea nominală a izolației (mm) |
Grosimea nominală a tecii (mm) |
Diametrul exterior mediu maxim (mm) |
Rezistență minimă de izolație la 20℃ (MΩ・km) |
Rezistență minimă de izolație la 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

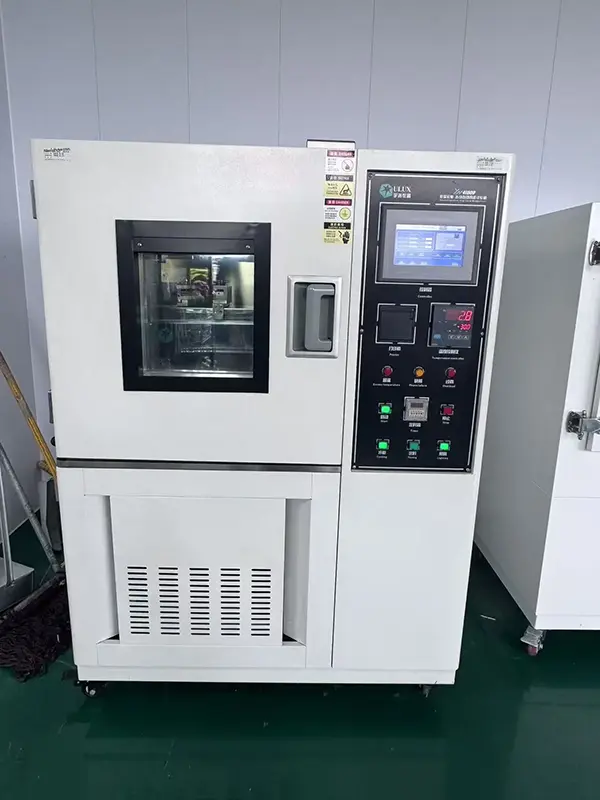

Cablul solar DC Qiancheng PV1-F adoptă un conductor de cupru flexibil cositor, cu o rezistență mai bună decât standardul național și o creștere scăzută a temperaturii în condiții de sarcină maximă. A trecut testul de îmbătrânire UV pentru anti-îmbătrânire și rezistență la fisuri. Materiile prime și datele de testare pot fi verificate pentru a evita falsificarea.
Cablurile fotovoltaice obișnuite tind să se crape la temperaturi scăzute. Acest produs a trecut testul de îndoire -40℃ și rezistă la deteriorarea în timpul construcției în regiunile frigide. Învelișul este rezistent la ozon, rezistent la ulei și anticoroziv, potrivit pentru medii dure, cum ar fi zonele saline-alcaline și condițiile de pulverizare cu sare de coastă, cu o rată de eșec mai mică.
Mărfurile spot sunt disponibile pentru livrare directă. Pentru proiectele fotovoltaice cu megawați mari, pot fi furnizate o suprafață nominală personalizată a secțiunii transversale, un grad ignifug și lungimea bobinei. Fără markup intermediar, oferind avantaje de cost pentru achizițiile de inginerie de volum mare.

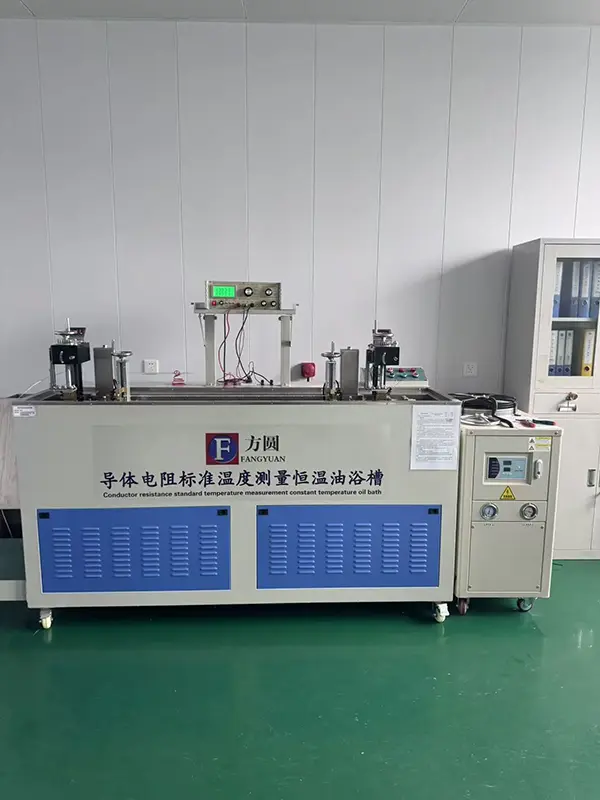

Toate cablurile solare DC Qiancheng PV1-F sunt testate prin eșantionare pentru rezistența la tensiune de curent continuu și rezistența la izolație înainte de livrare. Poate rezista impactului invers de înaltă tensiune al sistemelor fotovoltaice și poate preveni scurgerile electrice, defecțiunile și pericolele de incendiu în circuitele DC. Îndeplinește rezistența la flacără Clasa C pentru a limita răspândirea flăcării de-a lungul cablurilor.
Rezistent la UV pentru o funcționare stabilă pe termen lung între -40℃ ~ 90℃. Rezistă la îmbătrânire și crăpare în cazul expunerii pe termen lung la exterior. Tipul fără halogen cu emisii reduse de fum este opțional pentru a reduce fumul toxic în timpul incendiului și pentru a garanta siguranța aplicațiilor fotovoltaice interioare.
Flexibilitatea excelentă a cablului previne deteriorarea stratului de izolație cauzată de tragerea sau strângerea minoră în timpul construcției, reducând riscurile de reluare și costurile de întreținere în etapele ulterioare.
Cablul solar DC Qiancheng PV1-F este special conceput pentru cablarea pe partea de curent continuu a sistemelor de generare a energiei fotovoltaice:
- Cablarea barelor colectoare pentru modulele centralelor fotovoltaice la sol centralizate de mari dimensiuni;
- centrale fotovoltaice distribuite pe acoperișurile clădirilor industriale și comerciale;
- Sisteme fotovoltaice distribuite de uz casnic conectate la rețea;
- Proiecte fotovoltaice în condiții complexe, inclusiv hibrid pescuit-solar, hibrid agricultură-solar, situri montane și Gobi.
R: Conductorul este fabricat din cupru flexibil cositorit, oferind o bună conductivitate electrică și flexibilitate pentru funcționarea continuă cu curent curent în circuitele fotovoltaice DC. Construcția sa conducătoare ajută, de asemenea, la controlul creșterii temperaturii în condiții normale de încărcare completă.
R: Intervalul de temperatură de funcționare continuă specificat este de la -40℃ la 90℃. Cablul a fost, de asemenea, supus unei încercări de îndoire la temperatură joasă la -40℃ pentru a-și evalua flexibilitatea și rezistența la fisurare în timpul instalării în medii reci.
R: Învelișul oferă rezistență la ozon, ulei, pulverizare de sare și expunere la acid-alcali. Acest lucru face ca cablul să fie aplicabil instalațiilor fotovoltaice din zonele de coastă, medii salino-alcaline și proiecte de pescuit-solar sau alte proiecte hibride în aer liber, în funcție de condițiile actuale ale amplasamentului.
R: Cablurile finite pot fi testate pentru rezistența la tensiune DC și rezistența la izolație în conformitate cu cerințele de inspecție aplicabile. Aceste teste ajută la verificarea integrității izolației și a performanței electrice înainte de expedierea cablului.
R: Cablul are un grad de ignifugare Clasa C. Construcția sa este menită să limiteze propagarea flăcării de-a lungul cablului atunci când este expus la un incendiu localizat, susținând cerințele de siguranță la foc ale cablajului fotovoltaic DC.
R: Construcția flexibilă ajută cablul să reziste la trasarea normală, tragere și compresie minoră în timpul instalării. Manevrarea corespunzătoare și respectarea razei de îndoire specificate sunt încă necesare pentru a evita deteriorarea mecanică a izolației sau a mantalei.
R: Este utilizat în principal pentru cablarea pe partea de curent continuu în sistemele de generare a energiei fotovoltaice, inclusiv centrale electrice montate la sol, acoperișuri comerciale și industriale, sisteme fotovoltaice rezidențiale, proiecte agricole-solare și instalații de pescuit-solare.
R: Izolația folosește poliolefină reticulata prin radiații și a fost supusă unor teste de îmbătrânire UV. Construcția materialului oferă rezistență la expunerea la ultraviolete și ajută la menținerea proprietăților fizice ale cablului în timpul serviciului prelungit în aer liber.
