Pentru achiziționarea de proiecte de inginerie fotovoltaică de energie nouă, cablul solar fotovoltaic Qiancheng H1Z2Z2-K este compatibil cu diverse proiecte de cablare de transmisie DC fotovoltaică interne și de peste mări.
Cablul solar fotovoltaic Qiancheng H1Z2Z2-K adoptă conductori din cupru cositorit din clasa 5 cu poliolefină reticulata cu dublu strat. Este potrivit pentru condiții de lucru fotovoltaice DC de 1,5 kV. Fara halogeni, ignifuge si rezistente la foc. Documentele complete de testare CNAS trasabile sunt disponibile pentru a garanta calitatea achizițiilor.
|
Număr de miezuri × Aria nominală a secțiunii transversale (mm²) |
Grosimea nominală a izolației (mm) |
Grosimea nominală a tecii (mm) |
Diametrul exterior mediu maxim (mm) |
Rezistență minimă de izolație la 20℃ (MΩ・km) |
Rezistență minimă de izolație la 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Cablul solar fotovoltaic Qiancheng H1Z2Z2-K utilizează un conductor de cupru cositor de puritate ridicată pentru o bună conductivitate electrică și o creștere controlată a temperaturii în condiții normale de funcționare la sarcină maximă. Cablul are o construcție ignifugă, fără halogeni, reticulat la radiații, cu performanță ignifugă de Clasa C, ceea ce face ca construcția materialului să fie potrivită pentru aplicațiile de cablu fotovoltaic în care sunt luate în considerare comportamentul la flacără și caracteristicile de emisie redusă de fum.
Intervalul de temperatură de funcționare specificat este de la -40℃ la 90℃. Construcția cablului este destinată instalațiilor fotovoltaice exterioare expuse la lumina soarelui, schimbări de temperatură și alte condiții comune de mediu. Testele de îmbătrânire UV și de pulverizare cu sare pot fi utilizate pentru a evalua rezistența acestuia la intemperii și coroziune, în timp ce durata de viață declarată de peste 25 de ani se aplică în condiții normale de funcționare.
Structura flexibilă a conductorului permite dirijarea, îndoirea și decuparea mai ușoară în timpul instalării. Cablul poate fi utilizat cu conectori fotovoltaici compatibili, susținând lucrările de rutină de conectare pe teren. Identificarea produsului și trasabilitatea lotului pot fi furnizate, cu înregistrările de testare relevante disponibile pentru inspecția și reverificarea produsului în conformitate cu cerințele proiectului.
Temperatura ambiantă pentru așezare nu trebuie să fie mai mică de -15℃. Nu trageți sau îndoiți forțat cablul solar fotovoltaic Qiancheng H1Z2Z2-K în condiții de temperatură scăzută. Raza minimă de îndoire în timpul construcției trebuie să fie de 4 ori diametrul exterior al cablului. Evitați extrudarea și zgârierea tecii.

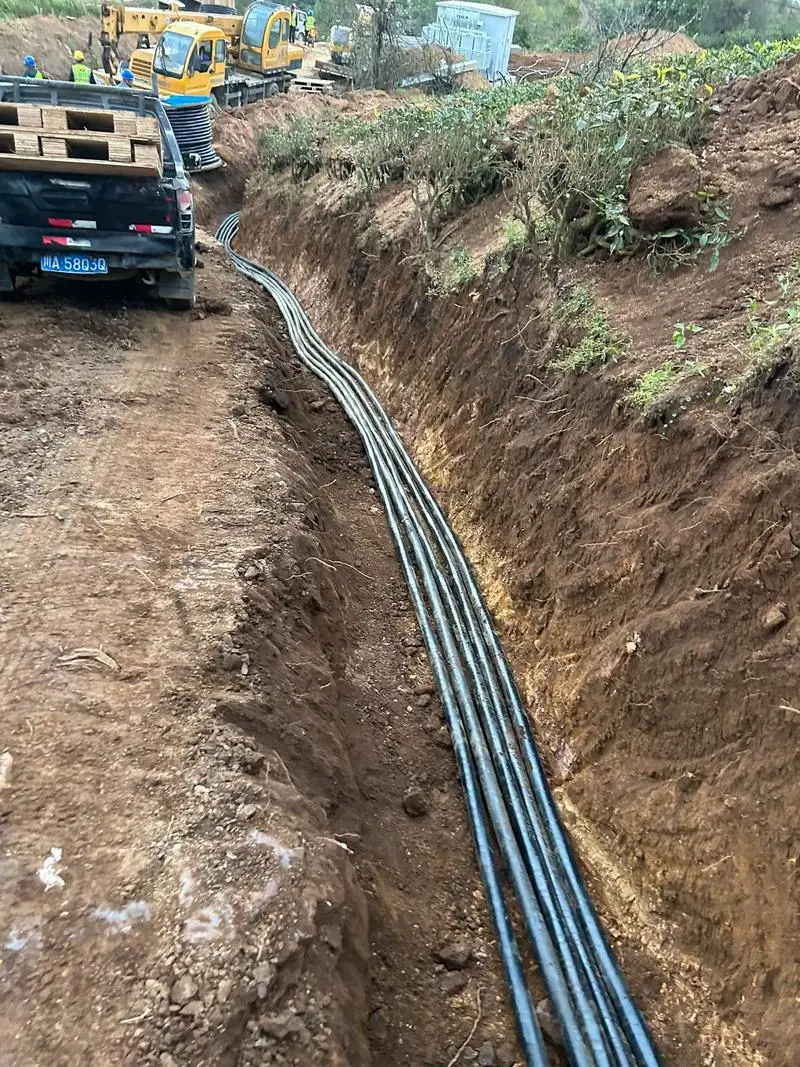

Potrivit pentru instalarea în aer liber deasupra capului, trasarea cablurilor, instalarea conductelor și așezarea îngropată cu lumină. Aplicabil pentru centrale fotovoltaice montate la sol, sisteme fotovoltaice distribuite pe acoperiș, centrale electrice complementare pescuit-solare și alte scenarii. Țineți departe de sursele de căldură ridicată și de zonele puternic corozive pentru a prelungi durata de viață a cablului.
Îmbinările cablurilor vor fi etanșate corespunzător pentru impermeabilizare și izolare. Instalați cutii de joncțiune impermeabile pentru îmbinările exterioare expuse pentru a evita scurgerile electrice și defecțiunile de scurtcircuit cauzate de pătrunderea apei de ploaie. Nu dirijați cablurile de înaltă tensiune în interiorul aceleiași conducte pentru a preveni interferențele electromagnetice.
R: Cablul este evaluat pentru aplicații fotovoltaice DC de 1,5 kV și folosește un conductor de cupru cositor de puritate ridicată, oferind o conductivitate electrică bună și o creștere controlată a temperaturii în timpul funcționării normale cu sarcină maximă.
R: Intervalul de temperatură de funcționare specificat este de la -40℃ la 90℃. În condiții normale de funcționare, produsul este destinat pentru o durată de viață mai mare de 25 de ani, având în vedere performanța împotriva îmbătrânirii UV și a coroziunii prin pulverizare de sare în timpul evaluării produsului.
R: Cablul folosește o construcție ignifugă, fără halogen, reticulat la radiații, cu performanță ignifugă de Clasa C. Construcția sa fără halogeni este menită să reducă emisiile nocive în timpul arderii și să îndeplinească cerințele de siguranță la incendiu ale instalațiilor fotovoltaice aplicabile.
R: Raza minimă de îndoire de pozare nu trebuie să fie mai mică de 4 ori diametrul exterior al cablului. Temperatura ambiantă de așezare recomandată nu trebuie să fie sub -15℃. Tragerea sau îndoirea forțată la temperaturi scăzute trebuie evitată pentru a reduce riscul de deteriorare a tecii.
R: Metodele obișnuite de instalare includ traseul aerian în aer liber, canalele de cabluri, conductele și instalarea îngropată în lumină. Ar trebui evitată expunerea directă la surse de căldură la temperaturi ridicate și medii puternic corozive, cu excepția cazului în care construcția selectată a fost verificată pentru acele condiții.
R: Îmbinările cablurilor necesită un tratament adecvat de impermeabilizare și izolație. Pentru conexiunile exterioare expuse, trebuie utilizate cutii de joncțiune impermeabile sau sisteme de conectare compatibile pentru a limita pătrunderea apei de ploaie și pentru a reduce riscul de scurgere sau scurtcircuite.
R: Nu trebuie instalat în aceeași conductă de protecție ca și cablurile de înaltă tensiune. Dirijarea separată ajută la menținerea separării electrice corespunzătoare și reduce potențialul de interferență sau alte probleme legate de instalare în circuitele fotovoltaice DC.
R: Construcția flexibilă a conductorului face cablul mai ușor de direcționat și manevrat în timpul instalării, în timp ce caracteristicile sale de decuplare susțin munca de conectare. Compatibilitatea cu conectorii fotovoltaici utilizați în mod obișnuit poate simplifica, de asemenea, cablajul la fața locului.
