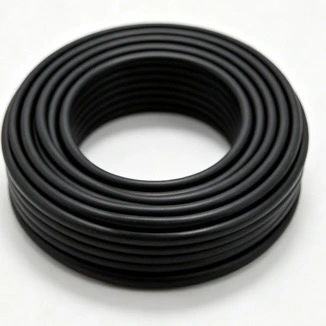

Cablul de alimentare de joasă tensiune rezistent la foc din cupru XLPE FR este proiectat pentru circuite de joasă tensiune în care sunt necesare controlul răspândirii flăcării și alimentarea continuă în condiții de incendiu specificate. Construcția sa combină un conductor de cupru, izolație XLPE, bandă rezistentă la foc de mica, umplutură ignifugă și o manta exterioară de protecție pentru distribuția energiei în caz de incendiu și alte instalații de joasă tensiune cu cerințe definite de performanță la foc.
|
Secțiune nominală (mm²) |
Numărul minim de fire conductoare |
Diametrul exterior al conductorului （mm） |
Grosimea nominală a izolației XLPE /mm |
Diametrul exterior aproximativ al izolației /mm |
Rezistența maximă a conductorului la 20 ℃ (Ω/km) cupru |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

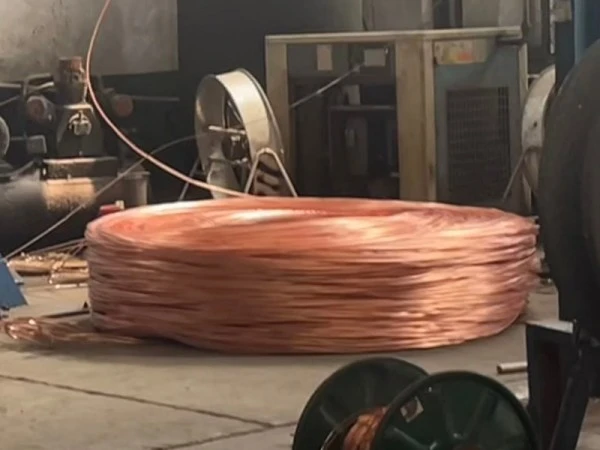

Conductorul este fabricat din cupru electrolitic și este disponibil în construcții cu un singur fir și toroane conform secțiunii transversale specificate. Valorile rezistenței conductorului din tabelul de mai sus oferă o referință directă pentru selecția electrică. Conductoarele cu toroane pot oferi, de asemenea, o flexibilitate mai mare acolo unde traseul cablului include coturi, tăvi sau conducte.

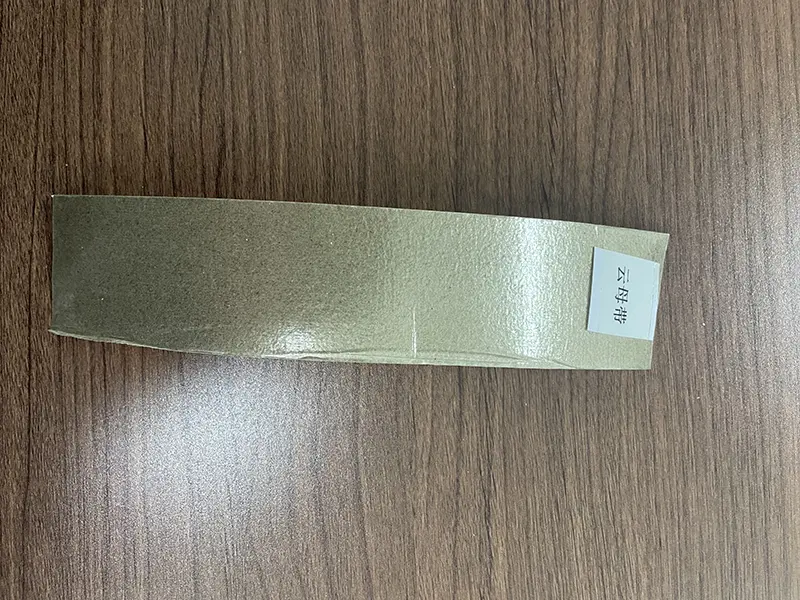

Banda de mica cu dublu strat este aplicata in jurul ansamblului conductor ca bariera principala rezistenta la foc. În cadrul unui test de foc specificat, stratul de mică ajută la protejarea conductorului și a sistemului de izolație de expunerea directă la căldură și susține integritatea circuitului pe durata necesară a testului. Performanța rezistenței la foc ar trebui evaluată conform standardului de produs aplicabil și raportului de testare, mai degrabă decât după temperatură.
XLPE asigură izolația electrică principală în jurul conductorului. Temperatura de funcționare continuă specificată în mod obișnuit este de 90 ℃, în funcție de designul și standardul aplicabil al cablului. În comparație cu izolația convențională din PVC, XLPE are o capacitate termică mai mare și o rezistență bună la îmbătrânire și la multe medii chimice, ceea ce îl face potrivit pentru circuitele de alimentare expuse la temperaturi de funcționare ridicate.
Umplutura ignifugă este utilizată pentru a ocupa spațiile interne dintre componentele cablului și pentru a menține geometria dorită a cablului. Rolul său este, de asemenea, de a limita propagarea flăcării prin golurile interne atunci când cablul este expus la foc.
Mantaua exterioară oferă protecție mecanică și contribuie la controlul răspândirii flăcării. Pentru instalațiile în aer liber sau în șanțuri, rezistența reală la expunerea la UV, umiditatea și condițiile de sol trebuie verificată în raport cu materialul de înveliș specificat și cerințele proiectului.
Cerințele aplicabile de producție și testare depind de construcția cablului, tensiunea nominală, clasificarea performanței la foc și piața de destinație. Pentru proiectele de export, cerințele necesare GB, IEC sau țara de destinație trebuie confirmate înainte de producție, astfel încât configurația cablului și documentația să corespundă specificațiilor proiectului.

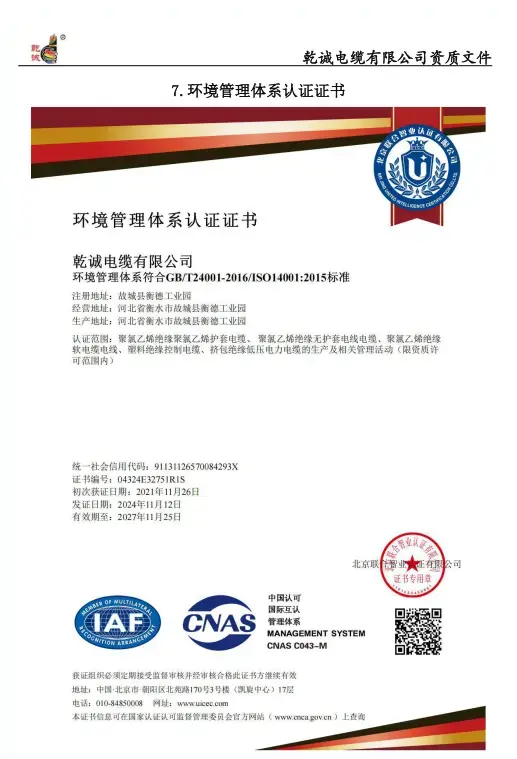

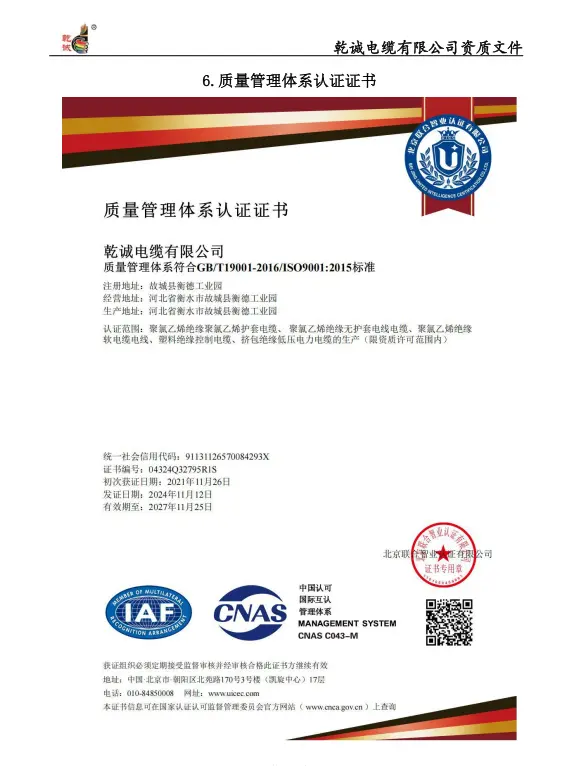

Documentația de calitate disponibilă poate include certificări ISO 9001 Managementul calității, ISO 14001 Managementul mediului și ISO 45001 Sănătate și siguranță în muncă, împreună cu calificările de producție aplicabile și documentația de testare a produsului.
Pentru cerințele de performanță la foc, pot fi furnizate rapoarte relevante de testare a integrității la foc și a ignifugului, acolo unde este cazul pentru construcția produsului specificat. Înregistrările de producție și inspecție legate de loturi pot fi, de asemenea, păstrate pentru trasabilitate în conformitate cu cerințele de comandă și de control al calității.
Cablul de alimentare de joasă tensiune rezistent la foc din cupru XLPE FR utilizează straturi de construcție separate pentru diferite funcții legate de incendiu. Materialele ignifuge sunt menite să limiteze propagarea flăcării, în timp ce stratul rezistent la foc de mica sprijină funcționarea continuă a circuitului în timpul testului de incendiu specificat. Acestea sunt cerințe de performanță diferite și ar trebui verificate prin metodele și rapoartele de testare corespunzătoare.
Izolația XLPE este proiectată pentru o temperatură de funcționare continuă a conductorului de până la 90 ℃ conform specificațiilor aplicabile. Curentul real admisibil depinde de dimensiunea conductorului, metoda de instalare, temperatura ambiantă, gruparea și alți factori de corecție. Prin urmare, selecția cablului ar trebui să se bazeze pe condiția completă de instalare și nu numai pe temperatura izolației.
Conductoarele de cupru asigură calea electrică pentru transmiterea energiei de joasă tensiune. Valorile maxime de rezistență enumerate în tabelul tehnic pot fi utilizate atunci când se verifică căderea de tensiune, încălzirea conductorului și proiectarea circuitului. Inspecția cablului finit poate include rezistența conductorului, izolația și testarea tensiunii de rezistență în conformitate cu cerințele aplicabile de producție și proiect.
Dimensiunile conductorului, grosimea izolației și caracteristicile cablului finit pot fi verificate în timpul producției. Înregistrările de inspecție și documentația produsului pot fi asociate cu lotul de producție relevant sau cu bobina de cablu în cazul în care este necesară trasabilitatea. Aceasta oferă o bază practică pentru inspecția, acceptarea proiectului și întreținerea ulterioară.
Selectați secțiunea transversală a conductorului în funcție de curentul de proiectare, căderea de tensiune admisă, metoda de instalare, temperatura ambiantă și gruparea cablurilor. Valorile din tabelul tehnic descriu dimensiunile conductorului și rezistența, dar ele nu ar trebui tratate ca un tabel de ampitate independent.
Înainte de a comanda, confirmați dacă proiectul necesită performanță ignifugă, rezistență la foc pentru o durată specificată sau ambele. Acolo unde este necesar un rating de integritate la foc, temperatura de testare, durata, starea circuitului și standardul aplicabil trebuie să fie corelate cu documentația de testare a cablului.
Pentru construcția sub temperatura minimă de instalare specificată de producător, trebuie urmate proceduri adecvate de manipulare și preîncălzire, conform specificațiilor produsului. Temperatura maximă de funcționare a conductorului continuu este în general specificată ca 90 ℃ pentru această construcție izolată cu XLPE. Sursele de căldură, gruparea cablurilor și condițiile ambientale trebuie de asemenea luate în considerare în timpul instalării.
Cablul trebuie instalat fără a depăși raza minimă de îndoire specificată. Pentru valorile furnizate pentru acest produs, o rază de îndoire minimă de referință este ≥10 × diametrul exterior al cablului pentru cablurile cu un singur conductor și ≥15 × diametrul exterior al cablului pentru cablurile cu mai multe fire. Cerința reală de instalare trebuie să urmeze specificațiile aplicabile ale produsului.
1. Circuite interioare de urgență la incendiu:Potrivit pentru aplicații cum ar fi distribuția energiei de protecție împotriva incendiilor, circuitele de alimentare ale echipamentelor și instalațiile cu canale de cablu, unde este necesară alimentarea continuă în condiții de incendiu specificate.
2. Clădiri comerciale și publice:Jurnalele de cabluri, puțurile și alte rute de distribuție de joasă tensiune pot fi luate în considerare atunci când cablul selectat îndeplinește cerințele de performanță la foc și electrice ale proiectului.
3. Instalații exterioare și șanțuri de cabluri:Instalarea poate fi luată în considerare acolo unde construcția mantalei este potrivită pentru condițiile UV, umiditate și mecanice așteptate.
4. Înmormântarea directă:Îngroparea directă trebuie utilizată numai atunci când construcția cablului și mantaua sunt specificate pentru sol, umiditate, condiții mecanice și chimice de la locul de instalare.
Îmbinările intermediare trebuie reduse la minimum în circuitele de urgență în caz de incendiu. Acolo unde este necesară o conexiune de îmbinare sau ramificație, sistemul de îmbinare trebuie să fie compatibil cu puterea electrică a cablului și cu performanța la foc cerută. Componentele de îmbinare sau de terminare rezistente la foc ar trebui alese ca un sistem complet, mai degrabă decât să se bazeze doar pe cablul în sine.
Identificarea cablului trebuie menținută la ambele capete și în punctele de traseu adecvate pentru a sprijini inspecția și întreținerea viitoare. În timpul tragerii și așezării, evitați forța excesivă de tracțiune, marginile ascuțite și îndoirea necontrolată care ar putea deteriora izolația sau straturile rezistente la foc.
Cablul își integrează straturile rezistente la foc și ignifuge în structura fabricată din fabrică, reducând nevoia unui tratament separat de protecție împotriva incendiilor de-a lungul corpului cablului. Cu toate acestea, terminațiile, îmbinările, suporturile și pătrunderile prin structuri rezistente la foc necesită încă sisteme de instalare compatibile pentru a menține caracteristicile electrice și de performanță la foc necesare ale instalației complete.
R: Performanța ignifugă se referă la limitarea propagării flăcării după aprindere, în timp ce performanța rezistentă la foc se referă la menținerea integrității circuitului specificat în condiții de incendiu definite. Poate fi necesar un cablu pentru a îndeplini una sau ambele cerințe, în funcție de proiect.
R: XLPE oferă izolație electrică cu o temperatură tipică de funcționare continuă de 90 ℃ pentru acest tip de construcție. Capacitatea sa termică și rezistența la îmbătrânire îl fac potrivit pentru circuitele de putere de joasă tensiune în care trebuie luate în considerare temperatura de funcționare și condițiile de funcționare.
R: Confirmați curentul de sarcină, secțiunea transversală a conductorului, căderea de tensiune permisă, metoda de instalare, temperatura ambiantă, gruparea cablurilor, lungimea traseului și nivelul necesar de performanță la foc. Acești factori determină dacă o anumită dimensiune și construcție sunt potrivite pentru proiect.
R: Specificațiile relevante ale produsului, înregistrările de inspecție și rapoartele de testare aplicabile pot fi furnizate în funcție de construcția cablului și cerințele de comandă. Pentru proiectele de export, standardul și documentația de destinație-piață trebuie confirmate înainte de producție.
R: Acordați atenție temperaturii de instalare, razei de îndoire, tensiunii de tragere, surselor de căldură, grupării cablurilor și protecției mecanice. Îmbinările și terminațiile ar trebui să utilizeze, de asemenea, componente compatibile cu specificațiile electrice și de performanță la foc necesare.
R: Poate fi luat în considerare pentru aceste aplicații atunci când mantaua și construcția completă a cablului sunt potrivite pentru condițiile reale UV, umiditate, sol, mecanice și chimice. Îngroparea directă nu trebuie presupusă numai din punctul de vedere al rezistenței la foc a cablului.
