Cablul de alimentare de joasă tensiune rezistent la foc din PVC de cupru este o construcție de cablu de joasă tensiune care încorporează conductori de cupru, izolație și manta din PVC și un strat rezistent la foc de mica. Este destinat circuitelor în care este necesară continuitatea alimentării în timpul unei anumite condiții de incendiu, inclusiv alimentarea de urgență, protecția împotriva incendiilor și alte sisteme electrice legate de siguranță. Qiancheng produce cablul cu conductor controlat, izolație, rezistență la foc și procese de testare a produsului finit.
|
Secțiune nominală (mm²) |
Numărul minim de fire conductoare |
Diametrul exterior al conductorului （mm） |
Grosimea nominală a izolației PVC/mm |
Diametrul exterior aproximativ al izolației/mm |
Rezistența maximă a conductorului la 20 ℃ (Ω/km) cupru |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Tijele de cupru electrolitic de înaltă puritate sunt trase în diametrul conductorului necesar printr-un echipament de tragere cu mai multe matrițe. Recoacere continuă este utilizată pentru a reduce stresul intern și pentru a menține proprietățile mecanice necesare. Rezistența conductorului este verificată în timpul producției în raport cu cerințele electrice specificate.

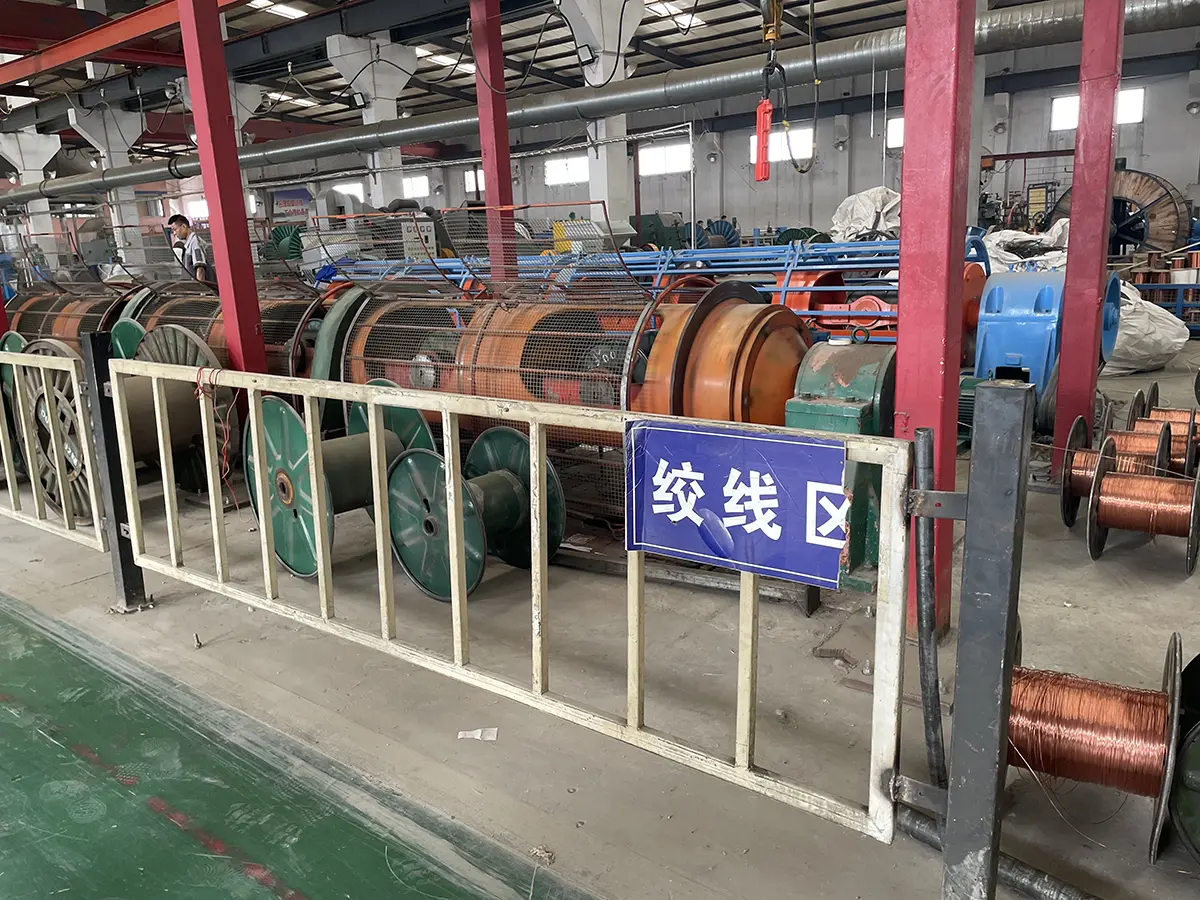

Pentru construcțiile cu toroane, firele individuale de cupru sunt aranjate și torsionate în conformitate cu structura conductorului specificată. Procesul controlează lungimea și geometria conductorului, menținând în același timp flexibilitatea necesară pentru instalarea cablurilor.
Stratul rezistent la foc este format prin înfășurarea bandă de mica în jurul conductorului sau miezului cablului conform construcției specificate. Suprapunerea și acoperirea sunt controlate în timpul producției, astfel încât stratul rezistent la foc să rămână continuu în jurul secțiunii protejate.
Izolația PVC ignifugă este extrudată în jurul conductorului. Dimensiunile izolației și concentricitatea sunt monitorizate în timpul producției pentru a menține grosimea specificată și pentru a reduce stresul electric localizat cauzat de excentricitatea excesivă.
Un tester de scântei online verifică integritatea izolației în timpul extrudarii. Când este detectat un defect de izolație, poziția afectată poate fi identificată pentru inspecție și acțiune corectivă înainte de următoarea etapă de producție.
Pentru construcțiile cu mai multe miezuri, miezurile izolate sunt cablate împreună cu materialele de umplutură specificate. Procesul menține geometria dorită a cablului și oferă o bază consistentă pentru mantaua exterioară.
PVC-ul ignifug este extrudat ca manta exterioară în conformitate cu construcția cablului selectată. Identificarea produsului poate fi marcată pe manta, inclusiv informații relevante despre model și specificații necesare pentru instalare și inspecție.
Cablurile finite sunt verificate conform specificațiilor tehnice aplicabile. Inspecția poate include testarea rezistenței la foc, testarea tensiunii de rezistență la frecvența de putere, măsurarea rezistenței izolației, rezistența conductorului și testele de încovoiere la temperatură joasă, acolo unde este necesar.

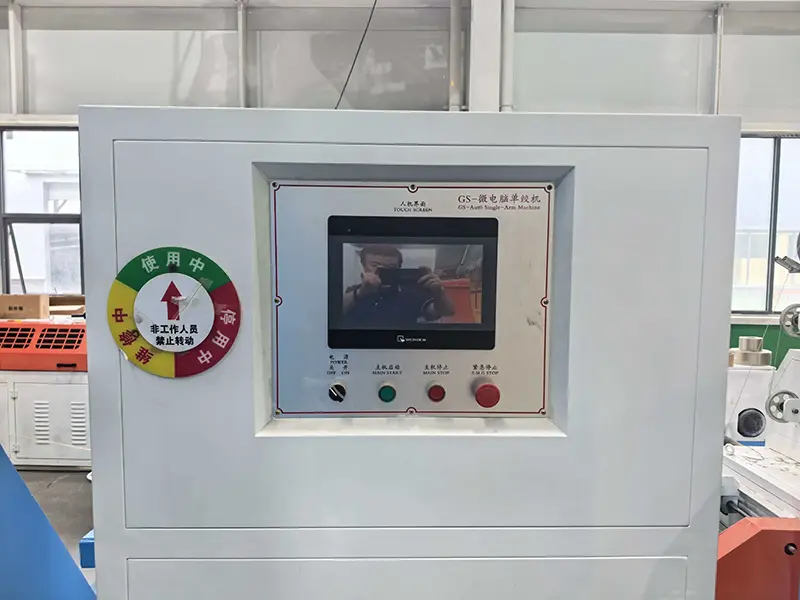

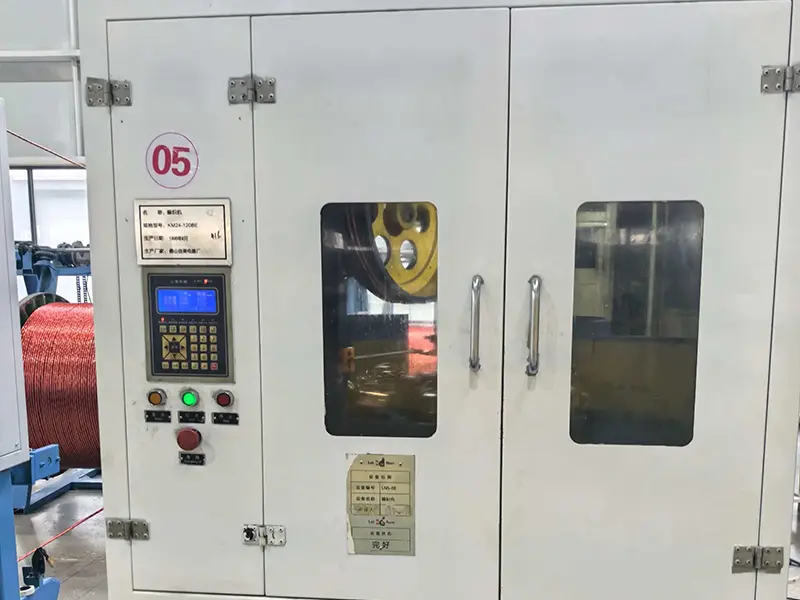

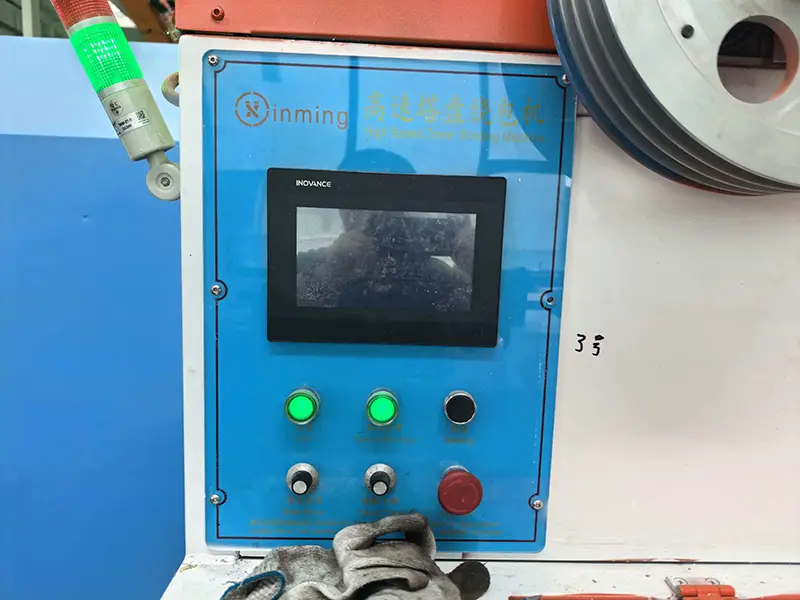

Echipamentele de producție de cabluri de la Qiancheng includ șuruburi unice, șase discuri transversale, șuruburi controlate de microcomputer, mașini de împachetat de mare viteză, izolație PVC și linii de extrudare a mantalei, echipamente de cablare, echipamente de marcare și extrudare integrate și sisteme automate de bobinare și preluare.
Materialele primite, cum ar fi tije de cupru fără oxigen, bandă rezistentă la foc de mica și compuși PVC ignifugă pot fi inspectate înainte de a intra în producție. Înregistrările de inspecție a materialelor oferă o referință pentru trasabilitatea ulterioară a lotului și controlul procesului.
Parametrii cheie ai procesului includ suprapunerea benzii de mica, grosimea izolației, dimensiunile conductorului și condițiile de extrudare. Inspecția de patrulare este efectuată în timpul producției pentru a identifica abaterile dimensionale sau de proces înainte ca cablul să ajungă la stadiul de produs finit.

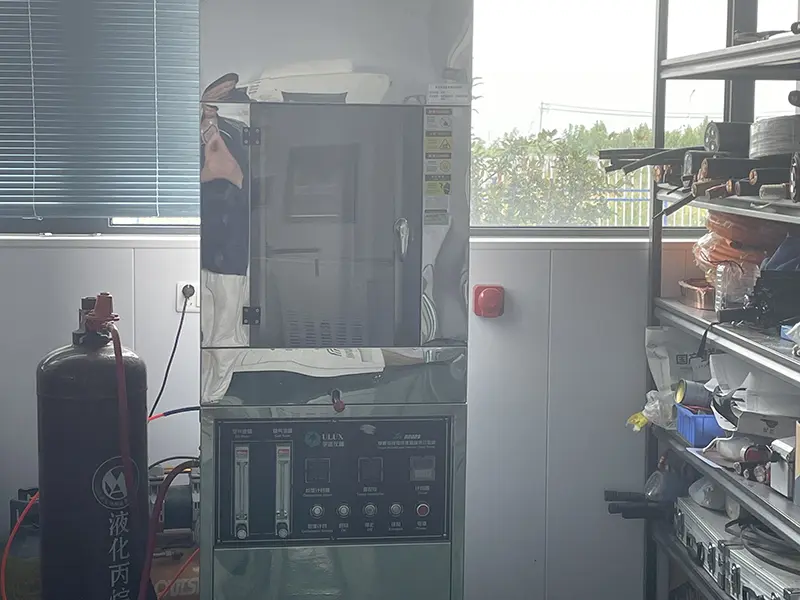

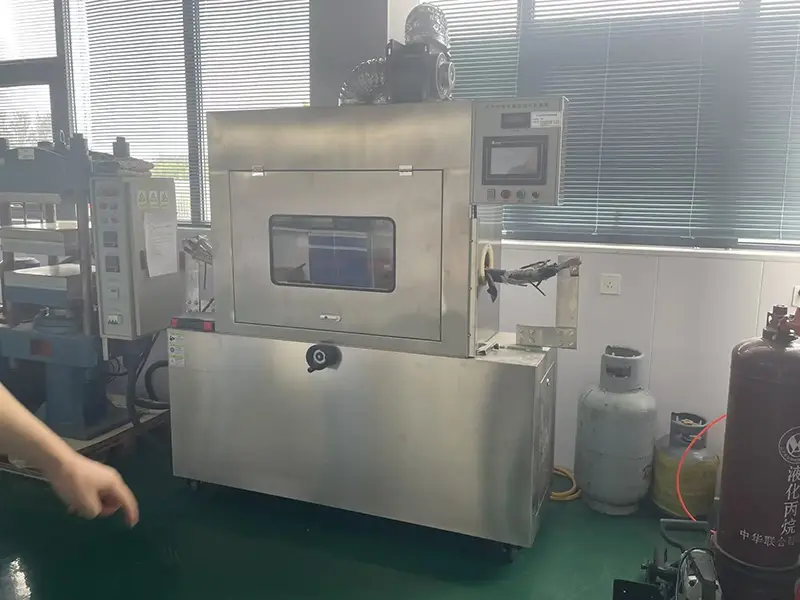

Pentru construcția rezistentă la foc aplicabilă, testarea expunerii la foc poate fi efectuată în condițiile de testare specificate. Informațiile de producție furnizate fac referire la un test de incendiu de 750℃ cu o durată de 90 de minute conform GB/T 19216. Metoda de testare reală, construcția eșantionului și criteriile de acceptare trebuie confirmate în raport cu standardul aplicabil și specificațiile produsului.
Inspecția electrică poate include testarea tensiunii de rezistență la frecvența de putere, măsurarea rezistenței izolației și rezistența conductorului DC. Datele furnizate specifică un test de tensiune de rezistență la frecvența de putere de 3,5 kV timp de 5 minute și o rezistență de izolație ≥100 MΩ/km pentru specificația aplicabilă a produsului.
În funcție de specificația produsului, evaluarea de mediu poate include îndoirea la temperatură scăzută, intemperii UV și testarea coroziunii acid-alcalin. Temperatura de testare aplicabilă, durata și criteriile de acceptare trebuie confirmate în conformitate cu cerințele comenzii.
Înainte de expediere, cablurile finite pot fi verificate pentru aspectul, marcarea produsului, construcția cablurilor și informațiile despre bobină. Înregistrările de inspecție în fabrică și alte documente tehnice necesare pot fi furnizate conform comenzii și cerințelor proiectului.
Stratul rezistent la foc de mica formeaza o bariera izolatoare in jurul conductorului la expunere la temperaturi ridicate. În combinație cu izolația și mantaua PVC ignifugă, construcția este menită să mențină integritatea circuitului pe durata specificată a testului, mai degrabă decât să limiteze pur și simplu propagarea flăcării.
Cablul de alimentare de joasă tensiune din PVC rezistent la foc are o grosime uniformă, neexcentrică a stratului de izolație. Toate cablurile finite trec testul de rezistență la tensiune la imersie în apă, eliminând riscurile de scurgere electrică și de scurtcircuit în mediile subterane umede. În comparație cu cablurile non-standard fabricate din materiale reciclate, rata defecțiunilor este redusă cu 98%.
Construcția cablului combină conductori de cupru, material rezistent la foc din mica și izolație și manta din PVC ignifugă. În timpul instalării, cablul trebuie protejat de tragere excesivă, margini ascuțite și deteriorarea stratului rezistent la foc. Accesoriile de îmbinare rezistente la foc corespunzătoare trebuie selectate acolo unde este cerut de proiectul de instalare.
Qiancheng Cable produce produse pentru cabluri de alimentare și control la unitatea de producție din Hengshui, Hebei. Inspecția din fabrică, documentația tehnică și informațiile despre produs specifice proiectului pot fi furnizate conform comenzii. Pentru proiectele de peste mări, certificatele necesare, rapoartele de testare și documentația trebuie confirmate înainte de producție, astfel încât documentele furnizate să corespundă destinației și cerințelor proiectului.
Cablul poate fi luat în considerare pentru circuitele de joasă tensiune în care menținerea continuității electrice în timpul unei condiții specificate de incendiu face parte din cerințele proiectului, inclusiv iluminatul de urgență, alarmă de incendiu și alte sisteme legate de siguranță.
Spitale, școli, clădiri comerciale și alte facilități publice pot specifica construcții de cablu rezistente la foc pentru anumite circuite de urgență și de protecție împotriva incendiilor. Durata necesară a incendiului și standardul de încercare trebuie confirmate din specificațiile proiectului.
Produsul poate fi utilizat în canale de cabluri, șanțuri și alte sisteme de rutare protejate în care condițiile de construcție și instalare ale cablurilor sunt compatibile. Traseul cablului trebuie să ofere o protecție adecvată împotriva deteriorărilor mecanice și a îndoirii excesive.
Instalațiile industriale, instalațiile de infrastructură și alte sisteme de distribuție de joasă tensiune pot necesita circuite rezistente la foc pentru echipamentele critice. Dimensiunea conductorului, configurația miezului, metoda de instalare și cerințele de performanță la foc trebuie confirmate înainte de specificare.
R: Un cablu ignifug limitează în primul rând propagarea flăcării, în timp ce o construcție rezistentă la foc încorporează un strat rezistent la foc destinat să mențină integritatea circuitului pentru o perioadă specificată în condiții definite de testare la foc. Durata incendiului și temperatura de testare aplicabile depind de specificațiile și standardul produsului.
R: Conductorul este fabricat din cupru. Informațiile de producție furnizate specifică tijă de cupru electrolitic de înaltă puritate ca materie primă, urmată de trefilare și recoacere. Rezistența conductorului DC este verificată în raport cu cerințele tehnice aplicabile.
R: În funcție de construcția specificată, testarea poate include rezistența la foc, tensiunea de rezistență la frecvența de putere, rezistența de izolație, rezistența conductorului și îndoirea la temperatură joasă. Raportul de testare și documentele de inspecție necesare pot fi confirmate la plasarea comenzii.
R: Documentele tehnice în limba engleză pot fi pregătite conform cerințelor proiectului și comenzii. Certificatul necesar, raportul de testare și lista documentelor de inspecție trebuie confirmate în prealabil, deoarece cerințele de documentare variază în funcție de destinație, proiect și standardul aplicabil.
R: Lungimea cablului și specificațiile pot fi discutate în funcție de comandă. Secțiunea transversală a conductorului, construcția, cantitatea, lungimea bobinei, marcajul și alte detalii tehnice trebuie furnizate atunci când solicitați o ofertă.
R: Mediile tipice de instalare includ canale pentru cabluri, șanțuri pentru cabluri și alte sisteme protejate de rutare de joasă tensiune. Poate fi luat în considerare pentru alimentarea de urgență, protecția împotriva incendiilor și circuitele critice de joasă tensiune în clădiri publice, infrastructură și instalații industriale, în funcție de cerințele proiectului.
R: Vizitele fabricii și inspecția terților pot fi discutate în conformitate cu proiectul și aranjamentul de inspecție. Dacă este necesară eșantionarea sau testarea independentă, metoda de eșantionare, domeniul de aplicare a inspecției și standardul de testare aplicabil trebuie convenite înainte de expediere.
R: Furnizați secțiunea transversală a conductorului necesară, configurația miezului, lungimea cablului, tensiunea nominală, metoda de instalare, cerințele de rezistență la foc și destinația. În cazul în care proiectul necesită standarde, certificate sau rapoarte de testare specifice, includeți acele cerințe în cerere, astfel încât produsul și documentația să poată fi verificate împreună.
Pentru o ofertă de proiect, furnizarea specificației cablului, durata necesară rezistenței la foc, metoda de instalare și cerințele de documentare în etapa de anchetă ajută Qiancheng să confirme domeniul de construcție și inspecție adecvat.
