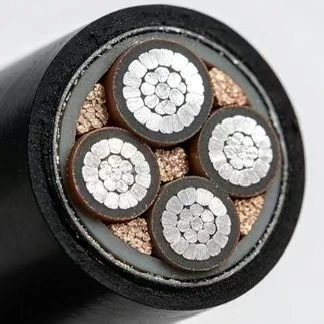

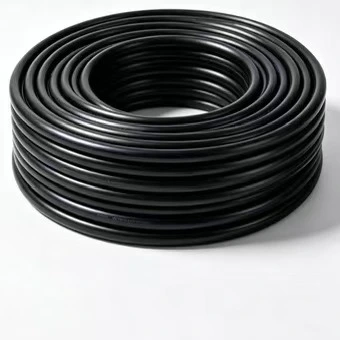

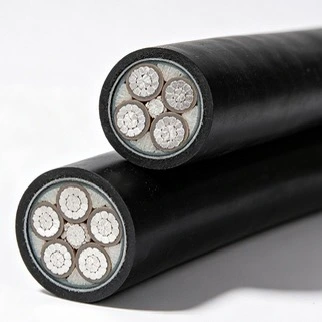

Cablul de alimentare de joasă tensiune din aluminiu XLPE LSZH Qiancheng are o structură rezistentă la căldură și la umiditate pentru o transmisie fiabilă a puterii. Este ignifug, cu puțin fum și non-toxic și nu generează fum coroziv în timpul incendiului. Designul ușor reduce costul proiectului. Este potrivit pentru scenarii de distribuție a energiei cu cerințe ridicate de siguranță la incendiu și de protecție a mediului, cum ar fi clădirile publice, tranzitul feroviar și spațiile subterane.
|
Suprafața secțiunii transversale a conductorului nominal (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistența DC a conductorului de Al (Ω/km) |
Tensiune de testare (kV/5min) |
Ampacity-Al în aer (A) |
Ampacity-Al în sol îngropat direct (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Cablul de alimentare de joasă tensiune din aluminiu XLPE LSZH Qiancheng adoptă materii prime fără halogeni. Oferă o transmisie mare a fumului în timpul arderii fără gaze toxice corozive, facilitând evacuarea personalului. Îndeplinește specificațiile de siguranță la incendiu de înaltă calitate pentru tranzitul feroviar, spitale și așa mai departe, cu înregistrări abundente de acceptare a proiectelor de construcții publice de peste mări ca dovezi de sprijin.
Comparativ cu cablurile cu miez de cupru de aceeași specificație, greutatea proprie este redusă cu cca. 30%, reducând costurile materiilor prime, transportului maritim și așezării manuale. Prezintă avantaje remarcabile pentru proiectele de linii principale municipale pe distanțe lungi. Spre deosebire de cablurile de aluminiu inferioare de pe piață, acest produs folosește tijă de aluminiu nou-nouță de înaltă puritate, evitând rezistența excesivă și riscurile de supraîncălzire cauzate de aluminiul impur reciclat.
Izolația XLPE permite o temperatură de funcționare pe termen lung de 90℃. Are rezistență la îmbătrânire, rezistență la acid-alcali și rezistență la umiditate. Rezistă la crăpare și îmbătrânire pentru așezarea pe termen lung în aer liber sau în șanțuri de cabluri, depășind cablurile izolate cu PVC și reducând cheltuielile de întreținere-înlocuire în etapele ulterioare.
Pentru fiecare lot de cablu de alimentare de joasă tensiune din aluminiu XLPE LSZH Qiancheng, arhivele de testare inclusiv testul de ardere, testul de rezistență la tensiune și testul de rezistență sunt păstrate timp de 5 ani. Este acceptată retestarea eșantionării la fața locului clientului. Detinem un laborator acreditat CNAS; toate testele sunt efectuate intern, fără externalizare.
Construcție fără halogeni și fără metale grele. Doar o cantitate mică de fum ușor este generată în incendiu fără gaze corozive foarte toxice, menținând vizibilitatea pentru evacuarea locului incendiului și reducând riscurile de sufocare și otrăvire. Este ignifug pentru a împiedica răspândirea continuă a flăcării de-a lungul cablurilor și pentru a preveni escaladarea rapidă a incendiului.
Rezistivitate stabilă a conductorului de aluminiu de înaltă puritate cu rezistență de 20 ℃ DC, conform standardelor. Creșterea temperaturii este controlabilă în timpul funcționării pe termen lung. Izolația XLPE cu grosime uniformă trece testele de rezistență la tensiunea de frecvență de putere pentru toate cablurile finite. Performanța izolației rămâne stabilă în medii complexe, cum ar fi șanțurile umede pentru cabluri și tunelurile subterane de utilități, reducând riscurile de scurgeri electrice și de scurtcircuit. Măsurătorile reale din mai multe proiecte municipale de peste mări arată o rată de eșec mult mai mică decât cablurile nestandard.
Învelișul flexibil și rezistent la uzură rezistă deteriorării cauzate de tragere și îndoire în timpul construcției pentru a reduce pericolele de electrocutare. Materiile prime nu conțin substanțe halogene nocive, fără miros înțepător, pentru instalarea în spații închise, asigurând o sursă de energie sigură pe termen lung pentru site-urile dens populate.
Distribuție de energie electrică de joasă tensiune pentru tuneluri de metrou, platforme feroviare ușoare și pasaje subterane.
Circuite de distribuție a energiei pentru secții și zone de urgență din spitale și centre de sănătate.
Siguranța împotriva incendiilor și distribuția generală a energiei pentru centre expoziționale, clădiri de birouri înalte, școli și centre comerciale.
Tuneluri de utilitate cuprinzătoare, parcări subterane și proiecte civile de apărare aeriană.
Linii trunchi de distribuție a energiei ușoare și ecologice pentru exterior pentru noile cartiere urbane și parcuri industriale.
Temperatura ambientală minimă de așezare nu trebuie să fie mai mică de 0℃. Preîncălzirea cablurilor este recomandată pentru construcție în condiții de temperatură scăzută pentru a preveni fisurarea fragilă a mantalei.
Raza de îndoire minimă ≥ 15 ori diametrul exterior al cablului. Țineți departe de marginile și colțurile ascuțite pentru a evita zgârierea stratului de izolație.
Adecvat pentru trasarea canalelor de cabluri în interior, instalarea în aer liber deasupra capului și așezarea șanțurilor de cabluri. Imersarea pe termen lung în apă este interzisă.
Pentru conexiunile aluminiu-conductor trebuie adoptate terminale speciale din aluminiu, cu accesorii de protecție împotriva incendiilor potrivite pentru îmbinări.
Păstrați cablurile departe de sursele de căldură cu temperatură ridicată cât mai mult posibil pentru a prelungi durata de viață a cablului.

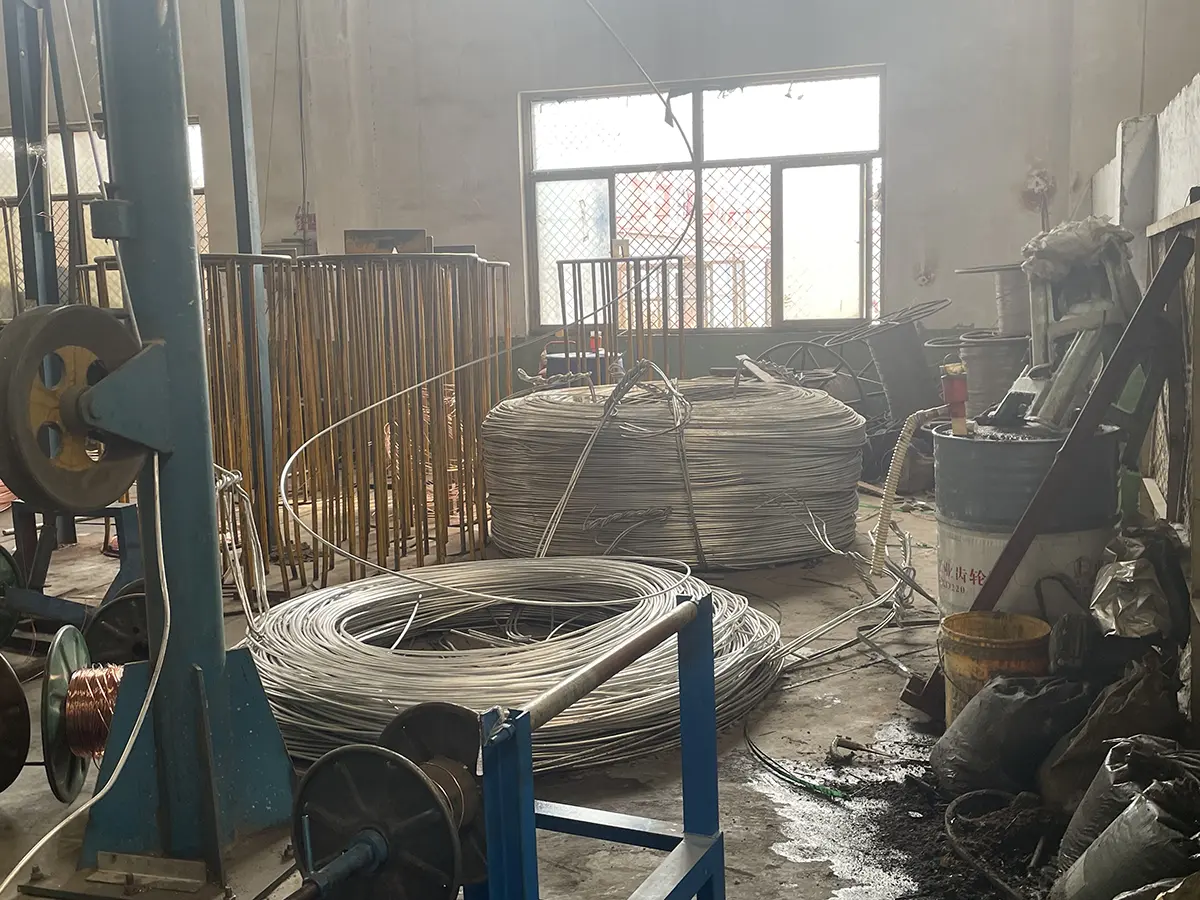

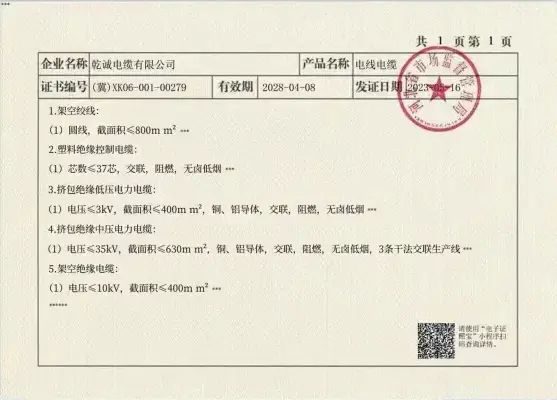

Qiancheng este un producător de cablu fizic la scară largă. Informațiile despre sediul fabricii, liniile de producție și laboratoarele de testare sunt verificabile. Am întreprins numeroase proiecte de infrastructură în străinătate. Cablul de alimentare de joasă tensiune din aluminiu XLPE LSZH Qiancheng acceptă tăierea lungimii și marcarea personalizată a cablurilor. Sunt disponibile seturi complete de certificate de testare chineză-engleză pentru a sprijini acceptarea proiectului și vămuirea.
R: Acest produs îndeplinește specificațiile de securitate la incendiu de înaltă calitate pentru tranzitul feroviar. Avem cazuri de acceptare a mai multor proiecte de construcții publice de peste mări și de tranzit feroviar. Sunt furnizate documente complete de testare și este acceptată retestarea terților pentru a facilita acceptarea fără probleme a proiectului.
R: Miezul din aluminiu are o greutate mai ușoară și costuri mai mici pentru material, transport maritim și așezare, potrivite pentru liniile de transport pe distanțe lungi. Cu toate acestea, capacitatea sa de purtare a curentului este inferioară miezului de cupru. Variantele cu miez de cupru sunt preferate pentru buclele de scurtă distanță cu curent ridicat.
R: Utilizarea directă a terminalelor obișnuite de cupru nu este recomandată. Borne speciale din aluminiu trebuie utilizate pentru conexiunile conductoarelor din aluminiu, iar accesoriile de protecție împotriva incendiilor trebuie instalate la îmbinări pentru a evita defecțiunile de supraîncălzire cauzate de un contact slab.
R: Izolația XLPE este rezistentă la umiditate și rezistentă la acizi alcalini. Toate cablurile finite trec testele de rezistență la tensiunea de frecvență de putere și oferă performanțe stabile de izolație în condiții de tunel de utilități. Cu toate acestea, imersarea pe termen lung în apă va fi strict interzisă; în caz contrar, îmbătrânirea tecii va fi în continuare accelerată.
R: Temperatura ambiantă de așezare nu trebuie să scadă sub 0℃. Preîncălziți cablurile în condiții de lucru la temperaturi scăzute. Tragerea și îndoirea forțată sunt interzise pentru a preveni deteriorarea prin fisurare fragilă a tecii la temperaturi scăzute.
R: Păstrați cablurile departe de marginile ascuțite ale componentelor pentru a preveni zgârierea mantalei și a izolației. Între timp, țineți cablurile departe de sursele de căldură la temperaturi ridicate pentru a prelungi durata de viață.
