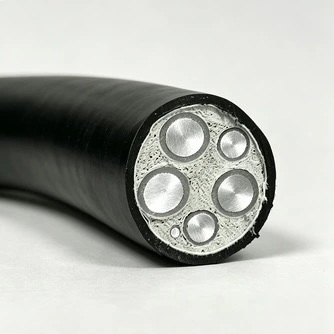

Cablul de alimentare de joasă tensiune FR din PVC din aluminiu adoptă conductori din aluminiu de înaltă puritate împreună cu izolație PVC ignifugă și manta exterioară. Oferă o performanță remarcabilă a costurilor și servește drept cablu preferat pentru controlul costurilor de achiziție.
Cablul de alimentare de joasă tensiune FR din PVC din aluminiu este fabricat strict în conformitate cu standardele naționale și specificațiile IEC.
Fabrica poate furniza certificate de acceptare din fabrică, rapoarte de testare de tip terță parte și rapoarte de testare a performanței electrice. Sunt disponibile versiuni în limba engleză pentru a se adapta la vămuirea de peste mări și acceptarea proiectelor.
Trasabilitatea completă este disponibilă pentru fiecare lot de cabluri. Ajută cumpărătorii din străinătate să treacă fără probleme auditurile proiectelor locale și să evite riscurile de închidere a proiectelor cauzate de lipsa calificărilor.
|
Secțiunea transversală nominală (mm²) |
Grosimea izolației (mm) |
Grosimea tecii (mm) |
Diametrul exterior aproximativ al cablului (mm) |
Rezistența conductorului DC (Ω/km)Al |
Tensiunea de testare (kV/5min) |
Ampacitatea în aer (A)-Al |
Ampacitatea în sol îngropat direct(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Cablul adoptă material PVC modificat ignifug. Are proprietăți de auto-stingere atunci când este expus la flacără deschisă, limitând eficient răspândirea incendiului și reducând riscurile de extindere a incendiului.
Toate cablurile finite sunt supuse testului de rezistență la tensiune și frecvență de putere și test de rezistență a izolației. Stratul de izolație oferă performanțe stabile și rezistă la defecțiuni și scurgeri electrice.
Conductorii pot rezista la temperaturi ridicate pe termen scurt în condiții de scurtcircuit, reducând efectiv pericolele de aprindere a cablurilor.
Învelișul este rezistent la acizi și alcalii și rezistent la umiditate. Se adaptează la scenarii precum șanțurile de cabluri și așezarea deasupra capului în aer liber pentru a garanta o alimentare sigură cu energie în timpul funcționării pe termen lung.
Temperatura ambiantă de așezare nu trebuie să fie mai mică de 0℃. Păstrați cablurile calde în timpul construcției la temperaturi scăzute pentru a preveni fragilizarea și crăparea mantalei.
Raza minimă de îndoire a cablului nu trebuie să fie mai mică de 10 ori diametrul exterior al cablului. Evitați zgârierea tecii exterioare cu obiecte ascuțite în timpul construcției de tragere și așezare.
Potrivit pentru scenarii de așezare fixă: canale interioare pentru cabluri, șanțuri pentru cabluri, instalare deasupra capului în aer liber și îngropare directă ușoară. Nu se aplică pentru scufundarea subacvatică pe termen lung.
Conductoarele de aluminiu vor fi sertizate cu terminale în construcție standard pentru a reduce rezistența la contactul îmbinărilor și a reduce riscurile de supraîncălzire la îmbinări.
Cablul are o greutate totală ușoară. În comparație cu cablurile conductoare de cupru, reduce sarcinile de transport și montaj și economisește costurile de logistică și forță de muncă.
Cablul de alimentare de joasă tensiune FR din PVC din aluminiu adoptă materii prime din PVC virgin ignifuge, noi, fără adaos de deșeuri reciclate.
În condiții standard de lucru și așezare standardizată, durata de viață proiectată a cablului poate ajunge la mai mult de 20 de ani.
Izolația PVC de înaltă calitate este anti-îmbătrânire și rezistentă la UV, rezistând la crăpare și pulverizare în timpul lucrărilor în aer liber pe termen lung.
Conductorul oferă o rezistență excelentă la coroziune electrochimică, permițând o alimentare stabilă pe termen lung în condiții de funcționare și întreținere corespunzătoare, reducând astfel costul înlocuirii viitoare a liniei.
Stocurile mari sunt menținute pentru specificațiile convenționale cu termen de livrare stabil pentru comenzi. Producția prioritară poate fi aranjată pentru proiecte de inginerie urgente.
Sunt acceptate marcarea personalizată a cablurilor, ambalajul exterior personalizat și serviciul de tăiere la lungime.
Reinspecția pentru produsele finite este finalizată înainte de expediere pentru a minimiza probabilitatea de ieșire a mărfurilor neconforme.
Odată cu comenzile pot fi furnizate liste de ambalare și documente complete de testare în limba engleză.
Asistența tehnică continuă este disponibilă după expediere. Răspunsurile online care acoperă întrebările legate de selecția cablurilor, așezarea și instalarea ajută la implementarea fără probleme a proiectelor de peste mări.
R: Cablul de alimentare de joasă tensiune FR din PVC din aluminiu are o greutate totală mai mică decât multe construcții comparabile cu conductoare de cupru, ceea ce poate facilita transportul, manipularea și instalarea cablurilor. De asemenea, aluminiul are, în general, un cost de material mai mic decât cuprul, ceea ce poate fi relevant pentru cabluri lungi și cantități mai mari de proiecte. Alegerea finală a conductorului ar trebui să ia în considerare capacitatea curentului, căderea de tensiune, lungimea cablului, metoda de instalare și costul total al proiectului.
R: Izolația și mantaua folosesc materiale PVC ignifuge. Când este expus la o flacără externă, materialul este destinat să limiteze propagarea flăcării și să sprijine auto-stingerea după îndepărtarea sursei de flacără. Cablurile finite pot fi supuse testării tensiunii de rezistență la frecvența de putere și a rezistenței izolației pentru a verifica starea sistemului de izolație. Protecția la scurtcircuit depinde și de dimensiunea conductorului, protecția circuitului și condițiile reale de instalare.
R: Temperatura ambiantă recomandată de așezare nu trebuie, în general, să fie sub 0℃. Dacă instalarea este necesară la temperaturi mai scăzute, trebuie să se adopte o izolație termică adecvată sau alte măsuri de instalare conform procedurii aplicabile. Raza minimă de îndoire este de cel puțin 10 ori diametrul exterior al cablului. Obiectele ascuțite și forța excesivă de tragere trebuie evitate în timpul instalării. În funcție de condițiile de construcție și de șantier, cablul poate fi instalat în canale de cabluri, șanțuri de cabluri, sisteme aeriene sau anumite aplicații îngropate direct. Trebuie evitată scufundarea subacvatică pe termen lung. Îmbinările din aluminiu-conductor trebuie să utilizeze terminale compatibile și metode de sertizare adecvate pentru a controla rezistența de contact și temperatura îmbinării.
R: Specificațiile furnizate precizează o durată de viață proiectată de peste 20 de ani în condiții standardizate de așezare și operare. Materialele PVC ignifuge virgine oferă rezistență la îmbătrânirea normală și la expunerea în aer liber. Durata de viață reală depinde de factori precum expunerea la ultraviolete, variația temperaturii, umiditatea, stresul mecanic și calitatea instalării. Pentru aplicații permanente în exterior, construcția mantalei și condițiile de mediu trebuie verificate înainte de instalare.
R: Specificațiile aplicabile pot fi fabricate în conformitate cu cerințele naționale și IEC relevante specificate pentru proiect. Înregistrările de inspecție din fabrică și rapoartele de testare electrică pot fi furnizate conform specificațiilor comandate. Documentele tehnice în limba engleză pot fi, de asemenea, pregătite pentru revizuirea proiectelor de peste mări, atunci când este necesar. Dacă un proiect necesită certificate specifice, rapoarte de la terți sau alte documente de conformitate, aceste cerințe trebuie confirmate înainte de producție.
R: Marcarea cablurilor, ambalajul exterior și cerințele de tăiere la lungime pot fi aranjate în conformitate cu specificațiile comenzii. Cantitățile de eșantioane pot fi discutate separat de comenzile obișnuite de producție, în timp ce cantitățile mai mari pot fi programate în funcție de specificațiile necesare și capacitatea de producție. Pentru cerințe urgente, modelul cablului, cantitatea și data de livrare solicitată trebuie confirmate în prealabil pentru a putea fi verificat programul de producție.
R: Qiancheng Cable poate oferi informații tehnice care acoperă specificațiile cablurilor, metodele de instalare, condițiile de așezare și conexiunile terminale. Pentru comenzile de peste mări, documentația produsului, cerințele de ambalare și detaliile specificațiilor pot fi revizuite înainte de expediere. Îndrumarea tehnică poate fi oferită și pentru întrebări legate de instalare, pe baza modelului real de cablu și a condițiilor de aplicare.
R: Învelișul exterior din PVC oferă rezistență la umiditate și expunere la condiții de acid slab sau alcalin slab. Adecvarea reală depinde de concentrația mediului corosiv, timpul de expunere, temperatură și mediul de instalare. Pentru șanțurile de cabluri sau locațiile exterioare cu umiditate persistentă, trebuie luate în considerare, de asemenea, drenajul și protecția mecanică. Acolo unde solul are coroziune acid-alcalină puternică, se poate folosi un manșon de protecție suplimentar sau o conductă pentru o protecție suplimentară.
