Cablu PVC din aluminiu

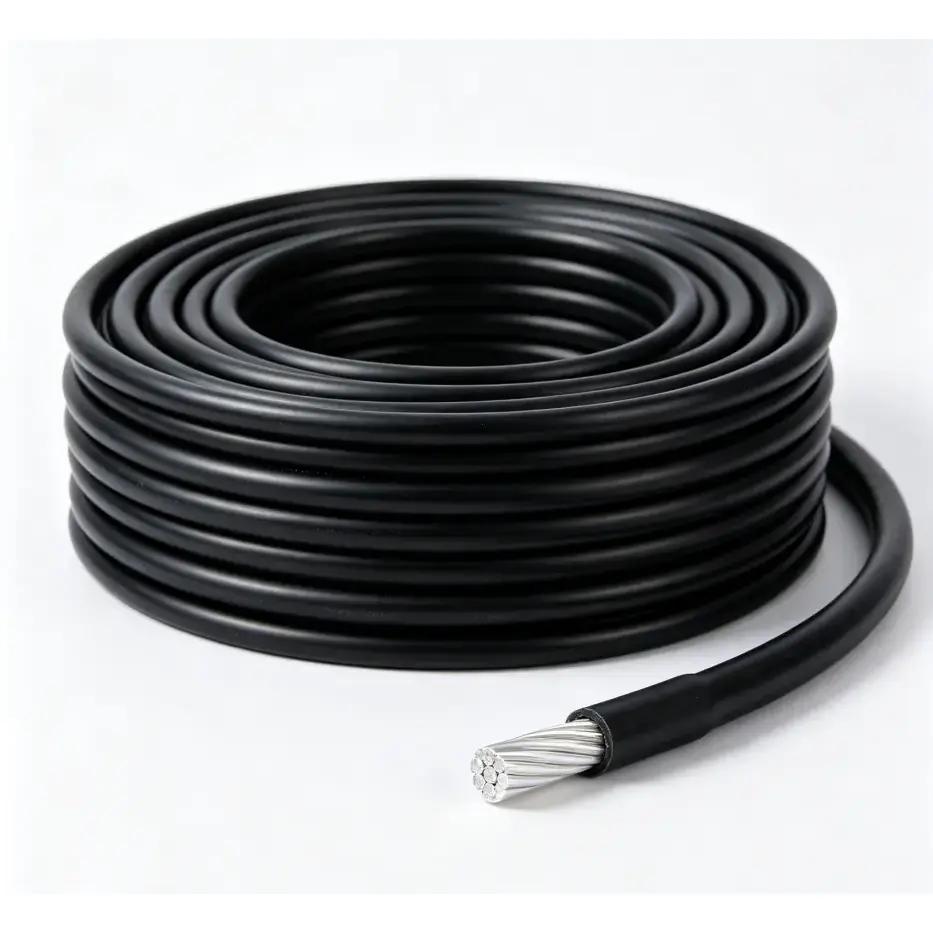

Cablul PVC din aluminiu este un cablu de alimentare de joasă tensiune care utilizează un conductor din aluminiu de înaltă puritate, cu izolație PVC și manta de protecție. Este proiectat pentru distribuția de energie fixă ​​și aplicații de cablare în care un conductor de aluminiu este adecvat din punct de vedere tehnic și greutatea mai mică a cablului este o considerație importantă. Construcțiile disponibile includ conductori solid din aluminiu dur și toroane din aluminiu, cu secțiuni transversale de la 2,5 mm² la 185 mm² și tensiune nominală de 450/750V și mai jos.

Specificațiile produsului Dimensiunile și tabelul parametrilor tehnici

Material și detalii de construcție

Conductor din aluminiu de înaltă puritate

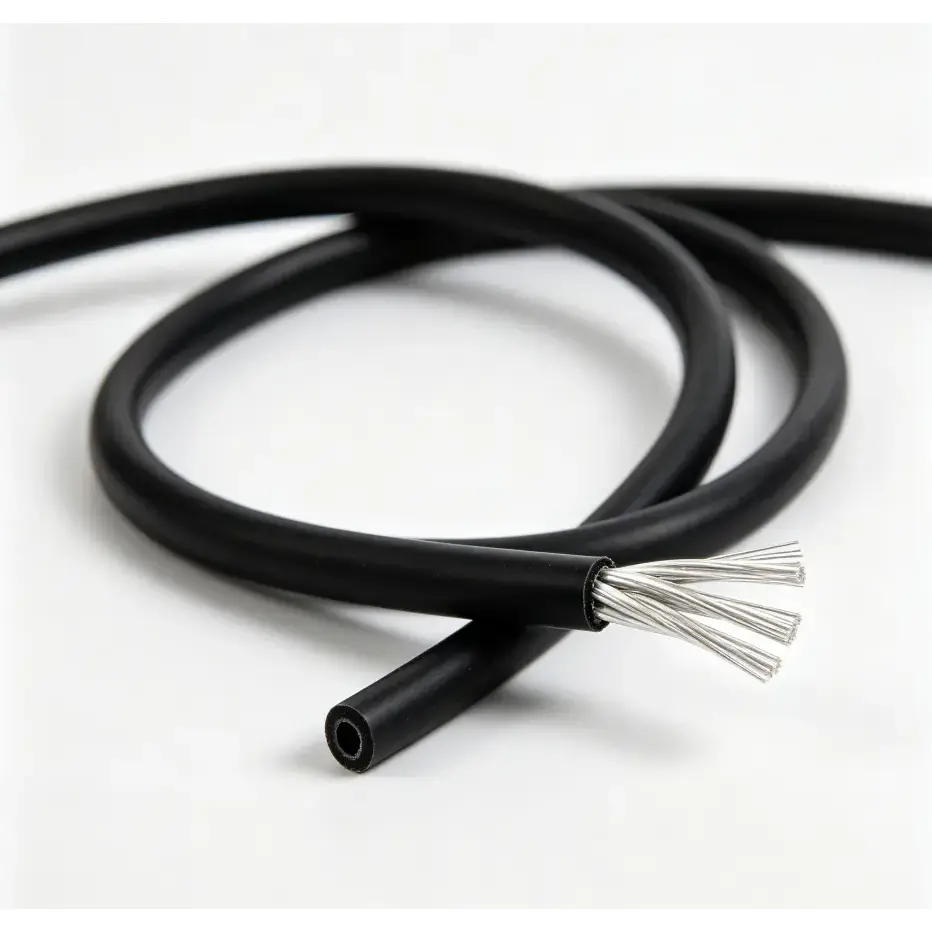

Conductorul este fabricat din aluminiu de înaltă puritate și poate fi furnizat într-o construcție solidă din aluminiu dur sau cu șuvițe. Secțiunea transversală disponibilă este de la 2,5 mm² la 185 mm². Selectarea conductorului ar trebui să se bazeze pe sarcina necesară, căderea de tensiune admisibilă, metoda de instalare și cerințele electrice aplicabile, mai degrabă decât numai pe secțiunea transversală.

Izolatie PVC si manta de protectie

Izolația din PVC asigură separarea electrică în jurul conductorului, în timp ce stratul exterior din PVC adaugă protecție în timpul manipulării normale și instalării fixe. Cablul finit trebuie selectat în funcție de temperatura ambientală așteptată, expunerea la umiditate, condițiile mecanice și dacă instalația este în interior sau în exterior.

Performanță și verificare electrică

Specificațiile enumerate includ cerințele privind rezistența de izolație, tensiunea de rezistență la frecvența de putere și rezistența conductorului DC. Acești parametri oferă puncte de referință practice pentru evaluarea izolației electrice și a calității conductorului înainte de punerea în funcțiune a cablului.

Ce face ca produsul să fie adecvat pentru utilizare în inginerie

1. Material conductor și secțiune transversală controlate

Utilizarea aluminiului de înaltă puritate asigură o greutate relativ mică a conductorului, menținând în același timp caracteristicile electrice necesare pentru aplicația specificată. Controlul secțiunii transversale a conductorului este important pentru menținerea rezistenței previzibile și a capacității de purtare a curentului în condițiile de funcționare prevăzute.

2. Extrudare constantă din PVC

Izolația și mantaua sunt formate printr-un proces de extrudare controlat pentru a menține dimensiunile specificate ale cablului. Grosimea constantă a izolației ajută la asigurarea unei separări electrice fiabile, în timp ce mantaua exterioară adaugă protecție împotriva contactului normal, umidității și uzurii mecanice în condițiile de service aplicabile.

3. Inspecția producției pe baza parametrilor măsurabili

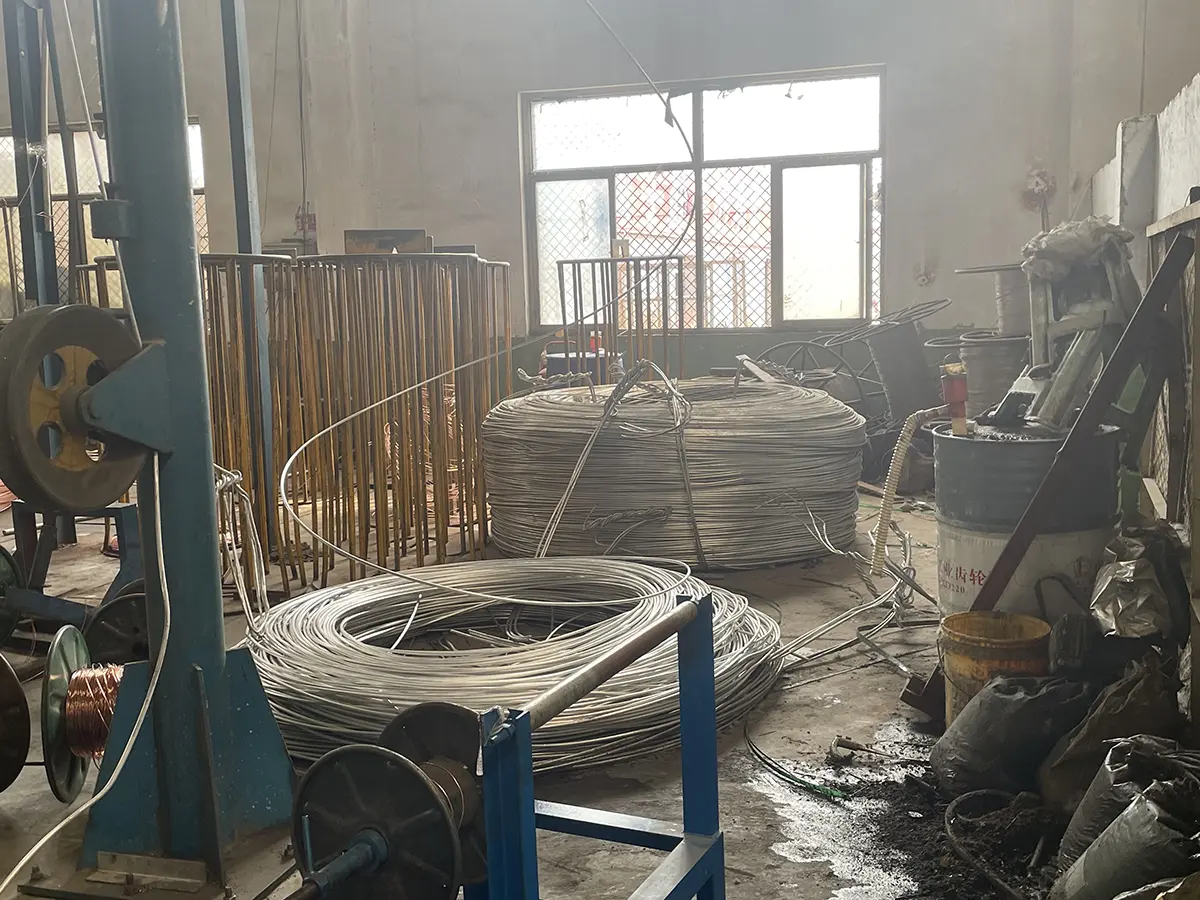

Qiancheng verifică caracteristicile măsurabile ale cablurilor în timpul producției, inclusiv rezistența conductorului, dimensiunile finite și performanța electrică. Înregistrările de inspecție și documentația de testare relevantă pot fi furnizate în conformitate cu specificațiile produsului și cerințele proiectului.

Beneficii cheie ale produsului

1. Greutate mai mică a cablului pentru transport și instalare

Un conductor de aluminiu are o densitate mai mică decât cuprul, făcând cablul finit mai ușor de manevrat pentru aplicații adecvate. Acest lucru poate fi util pentru trasee lungi de cablu, cablare fixă ​​în aer liber și proiecte în care transportul prin cablu și sarcina de muncă de instalare trebuie luată în considerare.

2. Protectie PVC dublu strat

Izolația și mantaua exterioară formează un sistem de protecție cu două straturi în jurul conductorului. Structura asigură izolație electrică și protecție fizică suplimentară pentru cablajul fix în condiții de mediu adecvate.

3. Gamă largă de specificații de joasă tensiune

Secțiunile transversale ale conductorilor disponibile variază de la 2,5 mm² la 185 mm², acoperind diferite cerințe de cablare fixă ​​de joasă tensiune. Selectarea specificațiilor trebuie să ia în considerare sarcina echipamentului, metoda de instalare, lungimea cablului, căderea de tensiune și cerințele electrice locale aplicabile.

4. Potrivit pentru proiecte în care greutatea cablului este o considerație

Pentru aplicațiile de inginerie care implică cantități substanțiale de cabluri sau distanțe mari de transport, densitatea mai mică a aluminiului poate simplifica manipularea materialului. Beneficiul economic real depinde de dimensiunea conductorului, lungimea cablului, condițiile de instalare și performanța electrică necesară.

5. Specificații ignifuge și rezistente la foc disponibile în funcție de cerințe

Tabelul tehnic enumeră cerințele de performanță ignifuge și rezistente la foc pentru specificațiile aplicabile. În cazul în care un proiect necesită performanțe specifice la foc, gradul necesar, metoda de testare și certificarea trebuie confirmate înainte de producție și expediere.

Scenarii de aplicare

Cablul PVC din aluminiu poate fi utilizat pentru distribuția de energie fixă ​​de joasă tensiune în proiecte rezidențiale, comerciale, industriale, agricole și de infrastructură în care conductorul de aluminiu selectat îndeplinește cerințele de proiectare electrică.

Distribuție de energie pentru locuințe și clădiri

Aplicațiile tipice includ distribuția de energie pentru blocuri de clădiri rezidențiale, case auto-construite, magazine și alte cablaje fixe ale clădirilor. Instalarea poate include rutarea conductelor interioare acolo unde specificațiile cablului și codul electric local permit utilizarea acestuia.

Distribuție de energie în aer liber și municipal

Cablul poate fi luat în considerare pentru iluminatul municipal, lămpile stradale din parc, distribuția electrică fixă ​​în aer liber și proiectele de renovare a rețelei electrice urban-rural. Instalarea în aer liber trebuie să țină cont de lumina soarelui, umiditate, protecție mecanică și evaluarea de mediu a cablului selectat.

Fabrică și mici instalații industriale

Poate fi utilizat pentru alimentarea cu energie de joasă tensiune a atelierelor din fabrici, fabricilor mici de procesare și altor sarcini industriale fixe. Secțiunea transversală a conductorului trebuie determinată din sarcina reală a echipamentului și din condițiile de instalare.

Aplicații de construcție și energie temporară

Greutatea mai mică a aluminiului poate fi utilă pentru distribuția temporară a energiei pe șantierele de construcții și alte proiecte care necesită mutarea cablurilor sau manipularea repetată a materialelor. Cablul trebuie instalat cu o protecție mecanică adecvată și în conformitate cu cerințele temporare ale sistemului de alimentare.

Proiecte agricole și de infrastructură

Aplicațiile pot include irigarea terenurilor agricole, alimentarea cu energie pentru seră și alte instalații agricole de joasă tensiune, precum și cablarea infrastructurii adecvate. Expunerea la mediu și metoda de instalare trebuie evaluate înainte de selectarea specificației finale.

Produsul acceptă metode fixe de instalare, cum ar fi direcționarea conductelor interioare, instalarea corespunzătoare în aer liber și alte metode aprobate de așezare la joasă tensiune. Metoda de instalare aplicabilă trebuie întotdeauna confirmată în raport cu specificațiile cablului și cu reglementările electrice locale.

Considerații de selecție înainte de a comanda

1. Determinați sarcina electrică

Confirmați sarcina conectată și curentul de funcționare înainte de a selecta secțiunea transversală a conductorului. Lungimea cablului și căderea de tensiune admisibilă ar trebui, de asemenea, incluse în calcul.

2. Confirmați mediul de instalare

Conductele interioare, instalațiile aeriene exterioare, pe șantier și agricole pot avea cerințe de mediu diferite. Expunerea la soare, apă, impact mecanic și temperatură trebuie luată în considerare în timpul confirmării specificațiilor.

3. Verificaţi performanţa necesară la foc

Dacă proiectul necesită cablu ignifug sau rezistent la foc, cerințele de clasificare și testare necesare trebuie specificate înainte de producție. Performanța relevantă nu trebuie presupusă numai din construcția standard din PVC.

4. Confirmați cerințele de documentare

Pentru proiectele de export sau de inginerie, standardele necesare, rapoartele de testare, certificatele, specificațiile de ambalare și cerințele de marcare trebuie confirmate în prealabil. Acest lucru ajută la asigurarea faptului că cablul furnizat corespunde cerințelor tehnice și de documentare ale pieței de destinație.

FAQ

1. Ce marca este acest produs?

Produsul este fabricat de Qiancheng. Specificațiile disponibile pot fi furnizate în funcție de secțiunea transversală a conductorului necesară, tensiunea nominală și condițiile de aplicare.

2. Puteți oferi specificații personalizate pentru cablu și producție OEM?

Lungimile finisate personalizate, imprimarea și alte cerințe de producție pot fi discutate în funcție de specificația comenzii. Aranjamentele OEM pot fi, de asemenea, evaluate pentru cantitățile adecvate ale proiectului și cerințele tehnice.

3. Sunt disponibile specificații regulate pentru comenzile în vrac?

Specificațiile comune pot fi aranjate în funcție de condițiile de producție și de stoc. Pentru comenzile în vrac, secțiunea transversală necesară, cantitatea, lungimea finită, ambalarea și programul de livrare trebuie confirmate înainte de producție sau expediere.

4. Unde poate fi folosit acest cablu?

Aplicațiile tipice includ distribuția de energie rezidențială și comercială, atelierele din fabrică, iluminatul municipal, alimentarea cu energie a șantierului, irigarea agricolă și alte proiecte adecvate de cablaje fixe de joasă tensiune.

5. Ce ar trebui luat în considerare atunci când alegeți un cablu conductor din aluminiu?

Trebuie luate în considerare secțiunea transversală a conductorului, curentul de funcționare, lungimea cablului, căderea de tensiune, metoda de instalare, condițiile ambientale și performanța la incendiu necesară. Specificația adecvată ar trebui determinată din proiectul electric real, mai degrabă decât să fie selectată numai după preț sau secțiune transversală nominală.

6. Pot fi furnizate mostre și documente tehnice?

Eșantioanele și documentația tehnică pot fi discutate conform specificației cerute. Documentele disponibile pot include parametrii produsului, înregistrările testelor din fabrică și alte documente tehnice sau de conformitate aplicabile necesare pentru proiect.
